220V可调式可变变压器结构设计方案

　　在工业测试台架搭建、实验室小功率供电回路调试、非标设备临时电压适配这类场景里，经常会遇到需要灵活调整输出交流电压的需求，固定变比的变压器无法覆盖多档位电压输出的要求，这时候可变变压器就成了回路里不可或缺的核心元件。这次完成的220V可变变压器结构，是针对常规民用及工业低压交流场景做的预制化设计，核心是把调压绕组、接触调压机构、绝缘支撑结构、接线端子组件做了集成化处理，不需要使用者从零开始拆分绕组排布、核算绝缘间隙，直接就能嵌入到各类需要调压的设备回路里。

　　从实际用途来看，这款可变变压器主要面向220V交流输入的工况，能够在额定容量范围内连续平滑调整输出电压，覆盖从低电压调试到额定电压输出的全区间，既可以给小型电气产品做耐压测试前的电压渐变供电，避免直接满压合闸冲击待测元件，也能给老旧进口设备做电压匹配，解决部分设备额定输入电压与国内市电不匹配的问题，还能在教学实验场景里作为调压电源使用，让学员直观观察电压变化对负载工作状态的影响。

　　功能特性上，这款结构首先做了绕组的分层排布设计，把调压绕组沿环形铁芯圆周均匀缠绕，碳刷接触机构沿着绕组外露的导电面平滑滑动，避免了档位式调压的电压跳变问题，输出电压调整过程无断点，不会给负载带来电压阶跃冲击。绝缘结构上，在绕组与安装底座、碳刷支架与操作手柄之间都设置了环氧树脂绝缘隔层，即使在220V最高输入电压下，外露操作部件的漏电流也能控制在安全阈值以内，满足常规电气设备的绝缘安全要求。接线端采用了快插式接线端子搭配防松压线结构，不管是软线还是硬线接入，都能保证接触可靠，不会因为长期运行的微振动导致接线松动发热。

　　设计思路上，没有采用传统开放式可变变压器的裸漏结构，而是把核心调压部件都做了边界约束，首先确定环形铁芯的尺寸基准，根据220V输入下的每伏匝数核算绕组线径与总匝数，预留出10%的绕组余量避免调压到最高位时出现绕组过载。碳刷支架的滑动轨道做了导向槽设计，保证碳刷在整个滑动行程内都能与绕组导电面保持恒定接触压力，不会因为操作力度不均出现接触不良打火花的问题。操作旋钮的位置设置在结构正面中心位置，旋钮旁预留了电压刻度标识的安装位，使用者转动旋钮时可以直接对应刻度读取当前输出电压值，不需要额外外接电压表做初步读数。

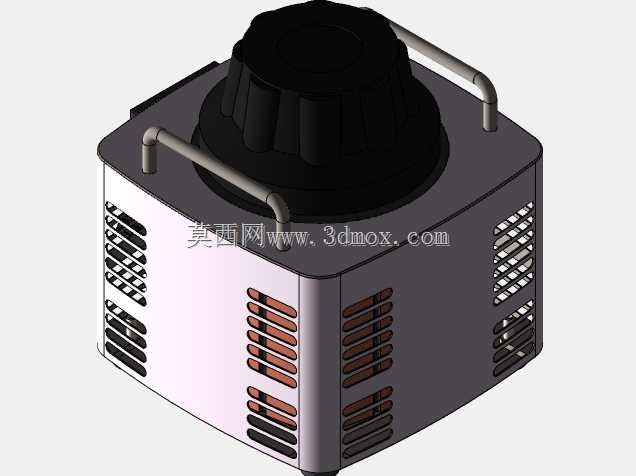

　　外形尺寸与安装边界方面，整个结构的安装底座采用了方形安装板设计，四个角预留了标准安装孔位，孔位间距匹配常规电气柜内的元件安装梁尺寸，可以直接用螺栓固定在标准安装轨或者安装板上，不需要额外做转接支架。整体高度控制在常规低压元件的安装尺寸范围内，不会与柜内其他相邻元件产生空间干涉，接线端的位置统一设置在结构下部，进出线方向垂直向下，适配电气柜内常规的下进下出布线方式，接线完成后导线不会与上部的操作旋钮产生干涉。散热间隙上，结构外壳与内部绕组之间预留了足够的空气对流通道，在额定负载运行时，绕组产生的热量可以通过对流通道自然散出，不需要额外加装散热风扇，降低了整体结构的复杂度与运行噪音。另外在结构的易磨损部位，也就是碳刷与绕组的接触位置，做了可拆卸式的维护窗口设计，长期使用后如果碳刷出现磨损，不需要完全拆解整个变压器，只需要打开维护窗口就能更换碳刷，大幅降低了后期维护的工作量。

　　在结构细节处理上，所有金属结构件的边缘都做了倒圆角处理，避免安装维护过程中划伤操作人员或者导线绝缘层，铁芯的固定结构采用了对称式压块设计，保证铁芯在长期使用过程中不会因为电磁振动产生松动异响，绕组的层间绝缘采用了耐高温绝缘纸，即使短时过载出现温度升高，也不会出现绝缘层击穿的问题。整个结构的装配逻辑采用了模块化设计，铁芯绕组组件、碳刷调压组件、接线端子组件、外壳防护组件都可以独立拆分，生产装配时可以分模块并行组装，提升装配效率，后期如果某个组件出现故障，也可以单独更换对应模块，不需要整体报废，降低了全生命周期的使用成本。
