6s包装变压器瓦楞纸展开式包装结构

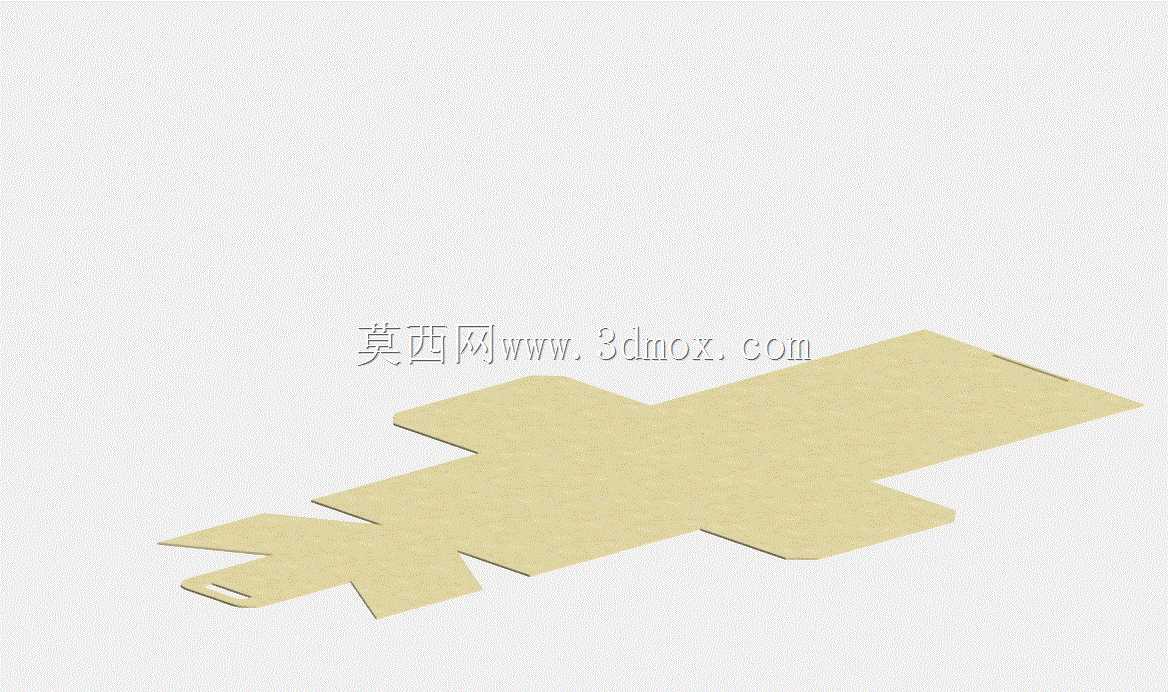

　　在小型电子元器件的流通环节，包装结构的合理性直接决定了产品从生产端到终端组装环节的完好率，6s规格的包装变压器属于小尺寸精密电子部件，引脚易弯折、磁芯易受外力碎裂，常规的通用纸盒无法匹配其外形轮廓，容易在运输过程中出现内部窜动，导致引脚变形、磁芯崩边等不良，因此需要针对性设计贴合式的纸包装结构。这款展开式包装结构采用单张瓦楞纸模切压痕成型，不需要额外的粘接工序，生产端可以直接在平压平模切设备上完成加工，压痕线的位置完全匹配折叠后的成型角度，所有折边的公差控制在±0.2mm范围内，避免折叠后出现鼓包或者缝隙过大的问题。从结构设计逻辑来看，整个展开片的布局充分考虑了瓦楞纸的纤维方向，主要受力的折边都顺着瓦楞楞向排布，

　　提升折叠后侧边的挺度，避免堆码时出现侧边塌陷。包装成型后内部的容纳腔完全贴合6s包装变压器的外轮廓，四周预留的缓冲边宽度为8mm，刚好可以抵消常规快递运输过程中的侧向冲击，两端的插舌结构采用锁底式设计，插入后不需要额外的胶带封合就可以实现自锁，组装效率比普通粘胶纸盒提升40%以上，适合流水线批量包装作业。在安装边界与尺寸适配方面，整个展开片的模切尺寸完全匹配常规A4幅面的模切刀版，不需要定制特殊尺寸的刀模，生产端可以直接复用现有刀模的装夹定位，减少换模调试时间。折叠完成后的外部尺寸刚好适配标准的小型元器件周转箱，单箱可以容纳120个独立包装的变压器，空间利用率达到92%，不会出现多余的空隙导致运输过程中包装盒相互碰撞。

　　结构上预留的取件缺口位于包装的短边位置，组装线作业人员可以直接通过缺口推出内部的变压器，不需要撕开包装，减少拆包过程中对元件的触碰损伤。从实际应用场景来看，这类包装结构不仅适用于包装变压器的出厂包装，也可以直接作为工序间周转的承载容器，生产完成的变压器经过检测后直接放入折叠好的包装盒内，流转到插件工序时不需要更换包装，直接从盒内取出即可上波峰焊生产线，减少了二次周转带来的元件损耗。纸材选用E楞瓦楞纸，面纸采用175g牛卡纸，里纸采用120g再生牛卡纸，既保证了足够的缓冲性能，又控制了包装的整体成本，单只包装的材料成本不到一分钱，完全符合电子元器件批量生产的成本控制要求。结构上的所有开槽位置都做了R1.5mm的圆角处理，

　　避免模切后的纸边出现毛茬，防止纸屑掉落到变压器的引脚缝隙中，影响后续焊接质量。折边位置的压痕采用双线压痕工艺，折叠后折边的圆弧过渡更自然，不会出现纸层断裂的情况，即使经过多次开合取件，折边位置也不会出现开裂，满足工序间多次周转的使用需求。整个包装结构没有多余的附件，所有功能都通过单张纸的模切折叠实现，符合当前包装轻量化、减量化的行业趋势，废弃后的包装可以直接作为废纸回收，不需要拆分不同材质的组件，降低了回收处理的成本。在堆码性能方面，包装成型后顶部的承压面为双层瓦楞结构，静态堆码高度可以达到1.5米，满足仓库多层堆码的存储要求，不会因为上层货物的压力导致包装盒变形，挤压内部的变压器产品。针对变压器引脚的防护位置，包装结构专门设计了独立的引脚容纳槽，槽的深度刚好覆盖引脚的全部长度，引脚不会接触到包装盒的外壁，即使包装盒受到外部的挤压，压力也会被周围的缓冲结构吸收，不会传递到引脚上导致引脚弯折。磁芯对应的位置预留了2mm的悬空间隙，避免磁芯直接接触纸盒内壁，运输过程中的振动不会导致磁芯与纸盒反复摩擦，防止磁芯表面的绝缘层被磨破。
