M10六角圆顶盖形锁紧防护螺母

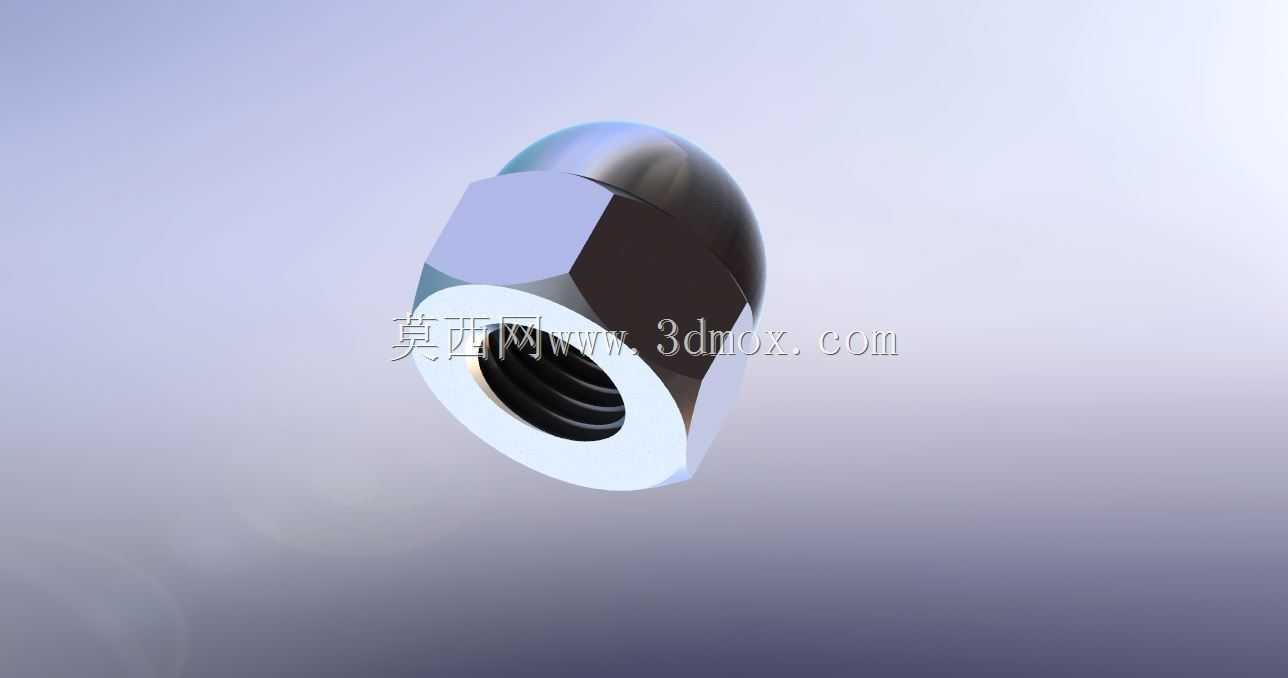

　　这款盖形螺母的三维结构围绕M10螺纹连接场景展开，主体下半部分采用标准六角外形，上半部分延伸为半球形封闭端盖，内部螺纹段贯通至盖体下方，顶端完全封闭，能够在螺纹拧紧后将外露螺栓端部完整包覆，既避免螺栓末端螺纹直接暴露在外界环境中，也能防止人员触碰尖锐螺纹造成划伤，在设备外露连接点位、户外机架、防护栏、食品加工设备、轨道交通内饰装配等场景中使用十分普遍。

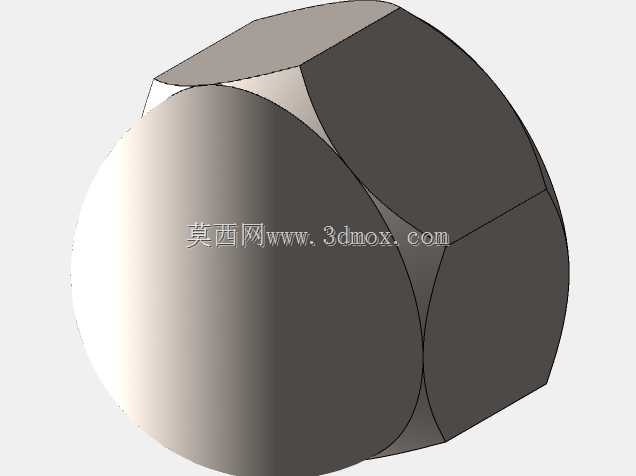

　　从实际装配逻辑来看，六角段的对边尺寸沿用普通M10六角螺母的常规扳手适配规格，现场装配时不需要定制专用工具，普通开口扳手、套筒、梅花扳手都可以直接施加拧紧力矩，六角棱边做了小倒角处理，既方便扳手快速对位，也避免棱边过于锋利在搬运、装配过程中割伤操作人员。上部半球盖与六角段之间采用平滑过渡的曲面衔接，没有突兀的直角台阶，整个外露轮廓没有容易积灰、积液的凹陷死角，在有粉尘、喷淋清洗要求的生产线上，这种连续曲面更容易被冲洗干净，不会在螺母顶面残留物料残渣或清洗液。

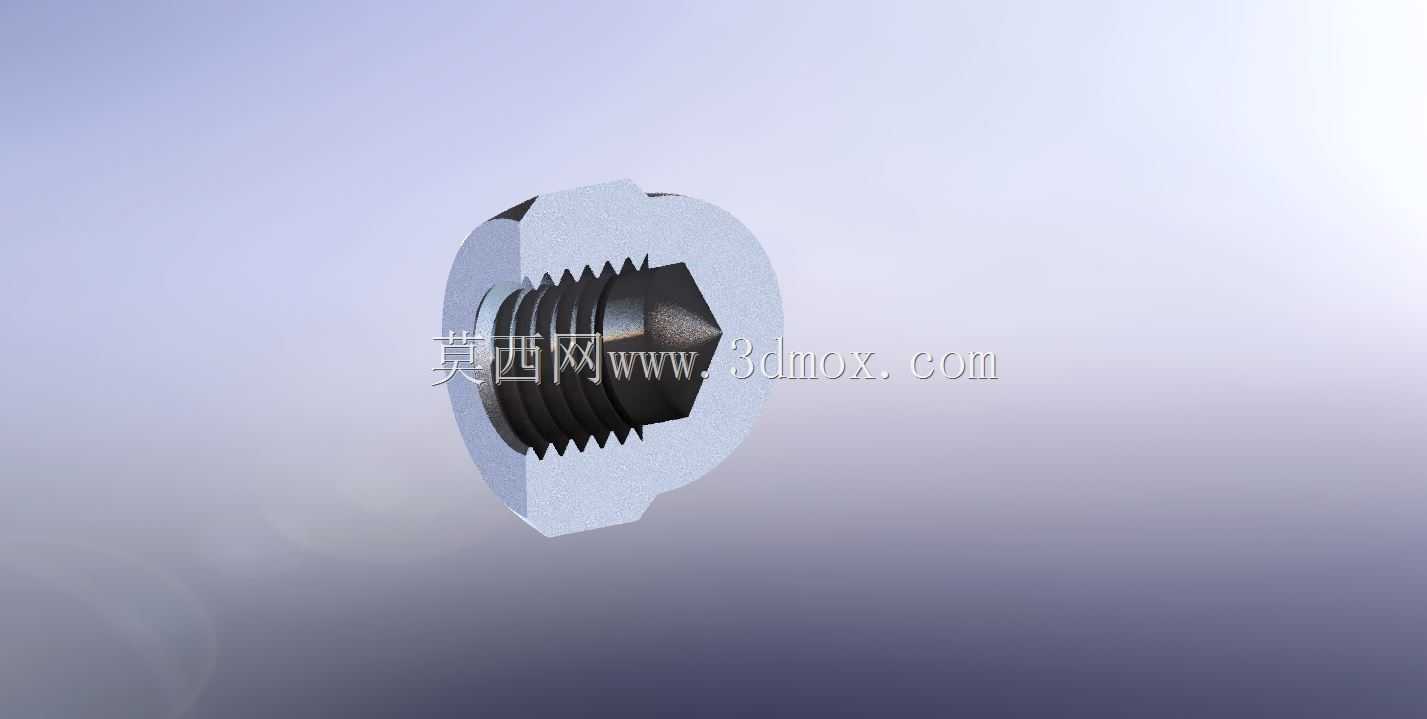

　　设计过程中首先要保证内部螺纹的有效啮合长度，M10普通粗牙螺纹的螺距为1.5mm，模型里螺纹段的轴向长度预留了足够的啮合余量，确保和对应外螺纹螺栓配合时，螺纹牙的受力圈数满足常规连接的强度要求，不会因为啮合牙数过少导致螺纹滑牙。盖体内部在螺纹末端到半球顶之间预留了一小段空腔，这个空腔的作用是容纳螺栓拧紧后可能伸出螺母端面的多余螺纹段，避免螺栓端部直接顶死在盖体内壁，导致螺母无法完全拧紧到贴合安装面；空腔的径向尺寸略大于螺纹大径，既不会和螺栓端部发生干涉，也不会因为空腔过大无谓增加螺母的整体外形尺寸。

　　外形尺寸边界方面，六角段的高度和普通标准六角螺母接近，半球盖的曲率半径和六角外接圆半径相匹配，从六角最外侧棱边到半球顶端的总高度控制在紧凑范围内，在安装空间受限的点位，比如设备外壳内侧、管线密集的机架层之间，不需要额外预留过多的顶部操作空间，只要扳手能够套住六角段即可完成锁紧。安装时螺母下端面为平整贴合面，拧紧后可以完全压实在被连接件的表面，配合平垫圈使用时能够分散压紧力，避免较薄的钣金件被压出压痕。

　　和普通开口六角螺母相比，这种盖形结构的核心优势体现在防护与安全两个维度：户外使用时，封闭的顶盖可以阻挡雨水、凝露直接进入螺纹啮合间隙，减缓螺纹锈蚀卡死的概率，后期设备维护拆卸时不需要因为螺纹锈死而切割螺栓；在人员能够直接触碰的设备外围，圆弧形的顶盖没有突出的螺栓末端，即使操作人员肢体磕碰在螺母位置，也不会被尖锐的螺栓端头划伤。在外观要求较高的消费设备、展示机架上，统一的半球形外露面比参差不齐的螺栓末端更加整洁，表面做发黑、镀锌或者镀铬处理后，整体视觉一致性更好。

　　建模时需要重点处理几个配合细节：一是六角棱柱与半球曲面的相贯过渡，要保证衔接处曲面连续，没有折线棱边干扰后续渲染和数控加工参考；二是内螺纹的收尾位置，螺纹不能延伸到盖体空腔的顶端，要在螺纹末端留出退刀空间，对应实际机加工时的丝锥退刀行程，符合紧固件的实际加工工艺；三是下端面的倒角，内孔入口处的倒角可以在装配时引导螺栓快速对中，即使螺栓和螺母存在小幅同轴度偏差，也能顺着倒角滑入螺纹段，提升现场装配效率。

　　在选型适配时，只要配对螺栓的螺纹规格为M10，且螺栓拧紧后伸出被连接件表面的长度不超过螺母内部空腔的总容纳深度，就可以选用这款盖形螺母，不需要改动原有安装孔位和螺栓规格，直接替换同规格普通六角螺母即可获得端部防护效果，广泛适用于各类需要螺纹紧固同时兼顾安全防护、外观整洁的通用五金装配场景。
