M10蝶形手拧蝶翼锁紧螺母

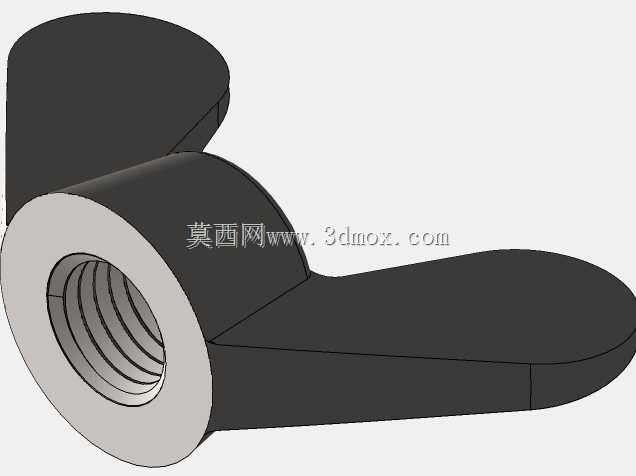

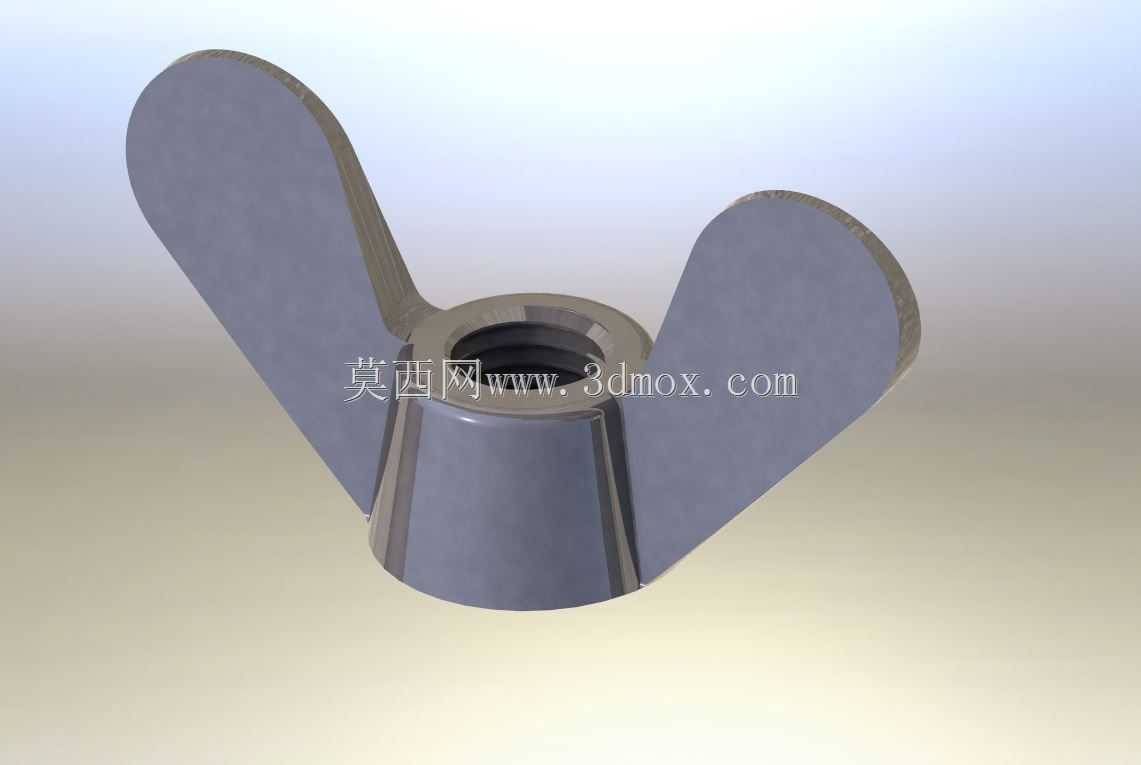

　　在各类需要频繁拆装、徒手调节松紧的工装夹具、通讯设备机架、检测治具、小型实验台架以及户外便携设备的装配场景里，蝶形螺母是无需借助扳手即可完成锁紧操作的典型紧固件。这款公称螺纹规格M10、整体轴向高度11mm的蝶形螺母，核心设计目标就是在有限的操作空间内，用手指直接施力获得足够的预紧力矩，省去额外工具的取用环节，大幅提升调试、维护、换型的作业效率。从结构布局来看，螺母中部的螺纹基体采用带锥度过渡的柱状造型，下端面为平整贴合面，拧紧时可以均匀压接在被紧固件的支撑表面，避免局部应力集中划伤工件表面；基体内部加工完整的M10内螺纹，螺纹段的有效啮合长度经过匹配校核，和对应规格的螺柱、螺栓配合时，能够保证足够的螺纹咬合圈数，

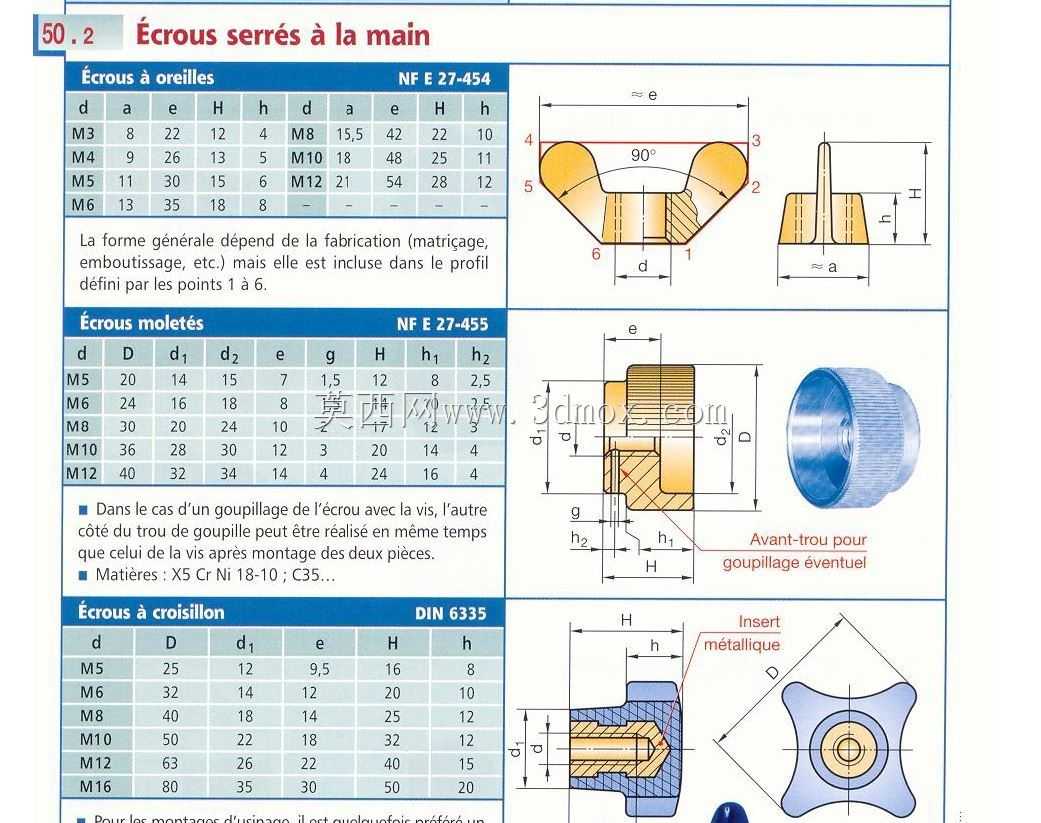

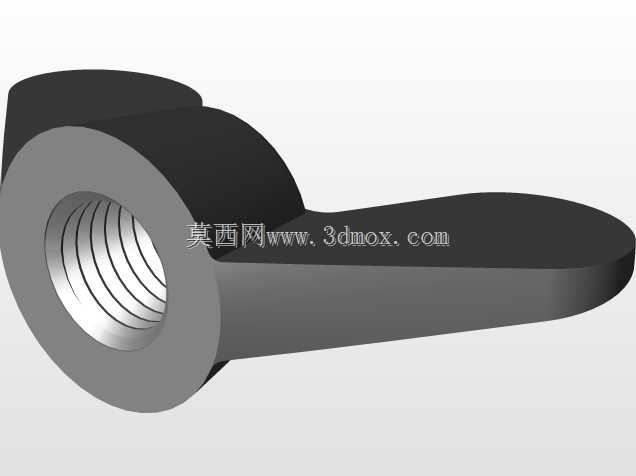

　　在常规手动预紧的工况下不会出现滑牙、脱扣的问题。两侧对称延伸的蝶翼是整个零件的操作核心，翼片采用大弧度的圆滑轮廓，边缘做了钝化处理，没有尖锐棱角，操作人员用拇指和食指捏住两翼旋转时，手部接触面积充足，施力过程中不会出现硌手、打滑的情况；两翼的力臂长度经过权衡设计，既保证徒手旋转时可以获得足够的扭矩放大效果，满足一般轻载锁紧的预紧力要求，又不会因为翼片外伸尺寸过大，在密集排布的安装位里和相邻零部件发生干涉。实际选型应用时，首先要确认安装边界：两翼展开后的总宽度需要在装配位置预留出对应的手指操作空间，螺母轴向总高11mm，要保证拧紧后螺纹末端不会超出基体下端面过多，避免和下方的走线、运动部件发生磕碰。

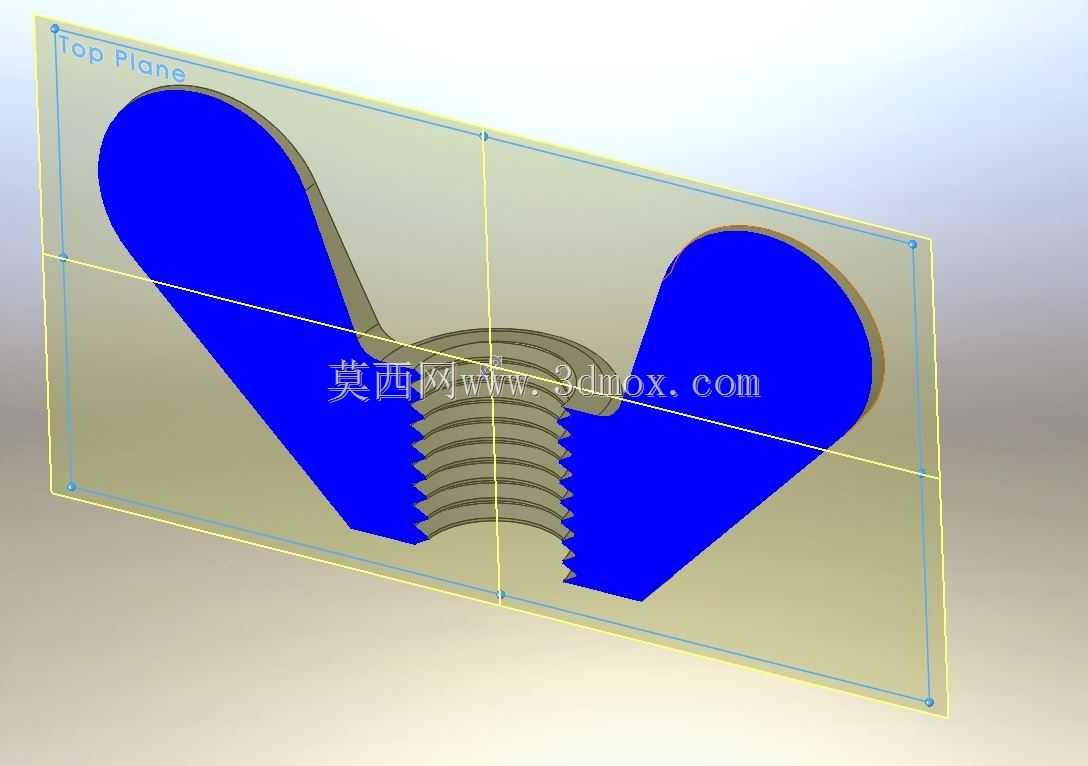

　　这类蝶形螺母常被用在通讯机柜的可调面板固定、工装治具的快速压块锁紧、摄影器材支架的角度锁止、小型输送线的导向挡板调节、教学实验设备的组件拆装等场景，这些场景的共同特点是锁紧频次高、不需要超大的锁紧力矩，同时要求操作人员不用随身携带扳手就能快速完成松紧操作。建模过程中，先以内螺纹的基体轴线为装配基准，绘制中部锥台加圆柱的回转轮廓，保证下端贴合面和螺纹轴线的垂直度，再在两侧对称绘制蝶翼的拉伸截面，翼片和中部基体的交接位置做平滑的圆角过渡，避免应力集中——因为徒手拧紧时翼片根部会承受弯折力矩，圆角过渡可以大幅降低根部断裂的风险，同时也符合五金锻压或者注塑成型的工艺要求，不会出现壁厚突变导致的成型缺陷。和普通六角螺母相比，

　　蝶形螺母的优势完全体现在无工具操作的便捷性上，它不适合需要大扭矩、强振动冲击的重载连接场景，在振动较大的设备上使用时，可以配合弹垫、止动垫片或者在螺纹处涂覆耐松胶，避免长期运行后出现松脱。两翼的对称布局也保证了旋转时的动平衡，手动拧动过程中受力均匀，不会出现偏卡、螺纹别劲的问题，内螺纹的同轴度和基体下端面的平面度是加工时的核心管控指标，这两个形位公差直接决定了拧紧后被连接件的受压均匀性，不会出现锁紧后零件歪斜、贴合面留有缝隙的情况。
