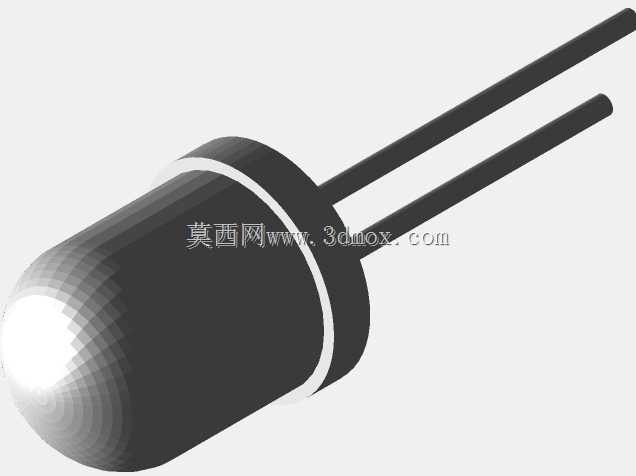

直插式发光二极管是电子整机、通讯终端、工业控制盘柜以及消费类电子产品中最常见的分立光电器件之一。该模型围绕直径约十毫米的圆头封装LED展开,完整还原了透明树脂透镜头部、圆柱形封装基体、根部凸缘以及两根平行金属引脚的几何关系,适合在电路板布局、面板开孔校核、装配干涉检查和产品外观展示中使用。
从实际用途看,这类器件通常承担电源指示、信号状态提示、报警闪烁、简易照明或光耦触发等功能。十毫米规格相比常见的三毫米、五毫米LED,发光面更大、可视距离更远,在设备面板、教学实验板、户外提示装置、通讯测试夹具和大型控制柜按钮旁较为常见。设计人员在选型时,不仅要关注发光颜色、亮度、正向电压和工作电流,也要把封装外形纳入结构空间评估,因为透镜高度、引脚间距和引脚长度会直接影响PCB排布、外壳开孔以及焊接后的装配高度。
模型的造型思路遵循真实器件的成型逻辑。前端半球形透明封装并非单纯装饰,而是兼具保护芯片、固定内部键合引线和控制光线出射方向的作用。圆弧透镜能够把芯片发出的光线进行一定程度的汇聚,使指示灯在正面方向具有更明显的可视效果。后部圆柱段与透镜平滑衔接,形成树脂包封主体;靠近引脚一侧的环形台阶可作为封装根部的加强边界,在插拔、灌胶或面板安装时减少应力集中。两根细长引脚从封装尾部伸出,保持平行布置,其中心距需要与PCB孔位匹配,过长引脚在波峰焊或手工焊后可根据机箱内部空间进行折弯和修剪。
在结构设计场景中,该模型可用于检查指示灯从面板外侧露出的高度。若设备外壳采用开孔安装方式,需要关注圆柱外径与安装孔之间的配合间隙,预留塑料公差、装配倒角和防尘套位置;若直接焊接在PCB上,则要评估透镜顶端到电路板表面的总高,避免与外壳窗口、透明镜片、标签薄膜或相邻高元件发生干涉。引脚区域同样不能忽略,直插元件在焊接后会穿过电路板,背面剩余长度会影响底壳高度、绝缘片铺设以及维修拆装路径。
从三维建模角度看,该类零件适合采用回转体加引脚实体的方式构建。透镜和封装主体可通过旋转成型获得连续曲面,根部环筋用同轴圆柱或凸缘表达,引脚则以细长圆柱或带圆角截面的杆件表示。若用于精细装配,还可在引脚末端加入轻微倒角,以体现插装导向;若用于产品渲染,可给透明头部设置半透明材质,基体采用深色或无色树脂表现,金属引脚采用镀锡铅合金质感。模型不需要还原内部芯片和金线,也能满足大多数整机布局、展示动画和工程干涉检查需求。
在通讯工具类产品里,指示灯虽属于小件,却经常决定人机交互的可读性。面板密集布置时,十毫米LED的透镜直径较大,应与按键、接口、丝印字符保持足够边距,避免光线串扰或外观拥挤;在轻薄设备中,则要权衡其较高封装体与内部堆叠空间。通过该三维造型,设计人员可以在开模或投产前直观确认器件朝向、引脚跨距、焊接高度和面板可视范围,从而减少样机阶段因元件封装理解偏差带来的返工。
