外转子无刷动力电机结构数模

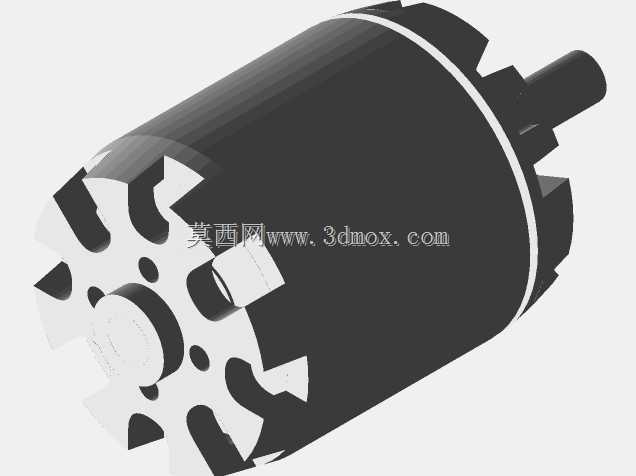

　　这套外转子无刷动力电机的三维结构，面向小型动力驱动场景做完整几何表达，常见于便携动力装置、小型旋翼飞行器、桌面运动平台、模型载具以及需要紧凑旋转输出的机电集成工位。和传统有刷动力单元相比，该类结构取消了机械换向刷与换向器的滑动接触，转子永磁体随外壳同步旋转，内部定子绕组固定在中心支撑部位，运行过程中摩擦损耗集中在轴承副，动力传递路径更短，高速区间的运转平顺性更易控制。

　　从实际装配逻辑来看，模型将筒状旋转外壳、端部输出轴、中心定子支撑、端盖配合面以及周向散热轮廓统一纳入同一装配坐标系。外转子方案的优势在于旋转壳体本身可作为转动惯量载体，磁极布置在筒体内壁附近，气隙半径相对较大，在相同轴向长度下能够获得更直接的扭矩输出；对于载荷波动较频繁的小型设备，这种布置可以让转速响应与扭矩维持之间取得较好平衡。端部伸出的圆柱轴段用于连接桨叶、带轮、联轴器或其他执行件，轴肩位置预留了轴向定位边界，装配时可通过锁紧件或压紧端面限制输出件窜动。

　　定子端的结构围绕固定支撑展开，中心区域保留绕组与铁芯的安装空间，端面可见的镂空与凸缘并非单纯装饰，而是兼顾减重、装配避让和空气流通。电机在持续出力时，绕组铜损与铁芯铁损会转化为热量，外转子壳体随轴转动可带动周边空气流动，端面上的开口能够让气流在定子端部形成交换通道，降低局部热积聚。对于结构工程师而言，这类细节在数模中需要准确表达，因为后续布置支架、护罩或线缆时，端面镂空区域往往同时影响紧固件操作空间、风噪方向以及维护拆装顺序。

　　外形边界方面，筒体采用近似圆柱的主体轮廓，最大径向尺寸集中在转子外壳区域，轴向长度覆盖定子腔体与输出轴伸出段。安装时不能只按筒体直径预留空间，还需考虑转子旋转后的安全间隙：外壳与周边护罩、机架壁板之间应保留均匀径向余量，避免高速转动下因装配偏差产生擦碰；输出轴伸出端则要根据被驱动件的轮毂长度确定轴向占位，锁紧螺母、垫圈或桨夹的厚度都应计入安装边界。若设备采用端面固定方式，端盖螺钉分布圆、定子支撑孔位以及线缆引出方向需要在机架设计阶段同步校核，避免装配后出现工具无法伸入、线缆被旋转件牵拉等问题。

　　设计思路上，该结构把动力件的可靠性落实在几个关键配合处。其一是转子壳体与输出轴之间的同轴关系，轴系中心线必须与筒体内圆、定子外圆保持一致，气隙均匀性直接影响磁力平衡，偏心过大时会产生周期性磁力脉动，甚至造成启动阻力增加。其二是轴承支撑跨距，小型高速电机虽然体积有限，但前后支撑点需要为轴提供稳定约束，过短的支撑跨距会降低轴系刚性，外接载荷偏置时更容易出现挠曲。其三是转子与定子的轴向定位，外转子壳体在装配后应通过端盖或卡止结构限制轴向移动，保证永磁体与定子铁芯在有效叠厚范围内对正。

　　在设备选型和结构复核中，这类数模可用于检查动力舱布置、干涉距离、轴端连接方式以及散热通道。将电机放入整机装配后，工程师可以直接截取剖面观察筒体与支架的贴合面，确认螺钉孔是否与内部绕组区域冲突；也可以沿输出轴方向建立连接组件，校核联轴器、桨叶或带轮的压紧长度。对于需要高频启停的场景，还应结合转子转动惯量评估加速过程，外转子本身质量分布靠外，虽有利于扭矩稳定，但在快速换向时会提高驱动控制的动态要求。

　　整体来看，该模型把无刷动力单元中最常涉及的壳体、轴系、定子端面、散热开口和安装关系进行了清晰建形，既适合作为机电产品布局阶段的参考部件，也可用于教学演示中说明外转子电机的气隙形成、旋转输出和热管理思路。实际工程应用中，围绕这一结构继续补充轴承、绕组、磁钢和紧固件细节后，即可进一步支撑工程图绘制、安装支架设计以及动力舱仿真校核。
