微型直流减速动力输出电机结构

　　这套微型动力单元的三维结构，面向消费电子、小型自动化执行机构、智能锁具、电动玩具、便携医疗器具以及桌面级小设备的驱动场景而建。实际选型时，这类部件往往不是单独作为“发动机”理解，而是把电机本体、减速箱、输出轴和安装壳体作为一个整体动力包来校核。它的核心价值在于把高速小扭矩的转子转动，通过内部多级齿轮减速后，在前端细长轴上输出较低转速、较大扭矩，同时把整机占用空间压缩到设备内部很窄的安装区域里。

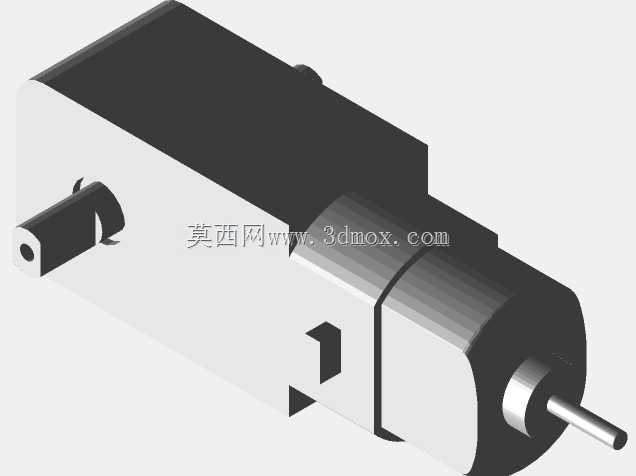

　　从结构外形看，模型主体由两段功能区域组成：后部为近似长方体的电机与减速箱体，前部为圆柱过渡段并伸出同轴输出轴。长方体外壳便于在塑料件、钣金支架或注塑腔体中定位，圆柱段则对应电机端盖、轴承位和轴系支撑区域。输出轴采用细长圆轴形式，适合安装小齿轮、曲柄、偏心轮、摇臂或带轮，在有限转角或连续旋转工况下传递扭矩。轴端与壳体之间保留了明确的同轴关系，建模时需要重点控制轴线、箱体基准面和安装侧面的平行度，否则后续装配会出现齿轮啮合偏载、轴套磨损或卡滞。

　　设计思路上，这类微型驱动件优先考虑的是安装边界而不是单纯追求功率。设备内部通常空间紧张，外壳宽度、高度和长度都会影响周边电路板、电池仓、线束走向以及固定柱位置。长方体壳体的侧面可作为贴靠基准，底部或背部可预留螺钉孔、卡扣槽、定位凸台；在整机布局中，输出轴中心高需要与被驱动机构的传动中心一致，若中心高偏差过大，即使电机本身能够运转，也会造成齿轮噪声增大、传动效率下降。模型中对壳体台阶、端部圆角、轴伸长度和侧向凸起都做了实体表达，这些细节在干涉检查时非常关键，尤其是电机靠近外壳壁、电池或导线槽的位置，不能只按一个简化方块处理。

　　在实际用途上，该结构适用于需要低速牵引、往复摆动、小负载提升或精密微动的场合。比如智能锁中驱动锁舌伸缩，小型云台中带动齿轮盘转动，电动阀门里控制阀芯开度，玩具模型里驱动轮组或曲柄连杆，便携泵体中带动偏心机构。不同场景对输出轴的受力方式不同：径向载荷较大时，需要在外部增加轴承支撑或缩短悬臂长度；轴向载荷明显时，要在结构上限制轴向往复窜动；若用于频繁正反转，则减速箱齿轮间隙和电机启动扭矩都要纳入校核。

　　建模处理时，应把壳体、端盖、输出轴、内部齿轮腔和安装避让区分层表达。外观上虽然看到的是封闭箱体，但工程设计不能忽略内部齿轮系所需的壁厚与空间。箱体壁厚过薄会在螺钉锁紧时产生变形，过厚又会挤占齿轮和电机绕组空间。前部圆柱与后方方箱之间的过渡区域，往往是应力集中和装配定位的结合处，既要保证端盖同轴，又要让外壳在注塑或冲压成型时具备可制造性。侧面若设置接线槽或导线出口，应与电机端子位置保持直线走向，避免装配时导线被端盖压住。

　　安装边界方面，最需要关注的是输出轴前方的预留长度、箱体后方的接线空间以及左右侧面的固定距离。输出轴不能只暴露可装联轴器的长度，还要给垫圈、卡簧、限位片或小齿轮留出装配位置；箱体后侧则要考虑导线折弯半径，不能让电源线紧贴锐边。底部若采用螺钉固定，螺钉头与壳体之间应有支撑平面，锁紧方向尽量避开内部齿轮和电刷区域。对于靠卡扣固定的消费电子产品，卡扣接触面应布置在刚性较好的壳体侧壁，避免压在薄壁悬空区。

　　从传动特性看，减速电机的优势是用较小体积获得可用的低速扭矩，但它对负载匹配很敏感。输出端若直接连接大惯量零件，启动瞬间会反作用到齿轮齿面，长期运行容易造成齿根疲劳；若机构存在卡死点，电机会持续堵转，温升和电流都会升高。因此在设备结构设计中，通常会在输出轴后级设置打滑结构、机械限位或过载保护面，让异常载荷不直接作用到微型齿轮箱。三维模型在装配评审时，应同步检查这些限位件与输出轴运动包络是否冲突。

　　对于结构工程师而言，这类模型的意义不只是展示一个电机外观，而是提供动力件在整机中的空间约束依据。通过完整外形、轴伸位置、壳体台阶和连接界面，可以在设计早期完成传动路线布置、安装支架设计、维修拆装方向判断以及线束避让。把它放入通讯工具、小型电子产品或生活类电动装置中时，最常见的工作流程是先确定被驱动件的运动形式，再反推输出轴扭矩、转速和中心高，最后依据模型外轮廓固化设备内腔。这样处理后，电机不再是后期勉强塞入的零件，而是与壳体、传动件和控制系统协同布置的核心动力模块。
