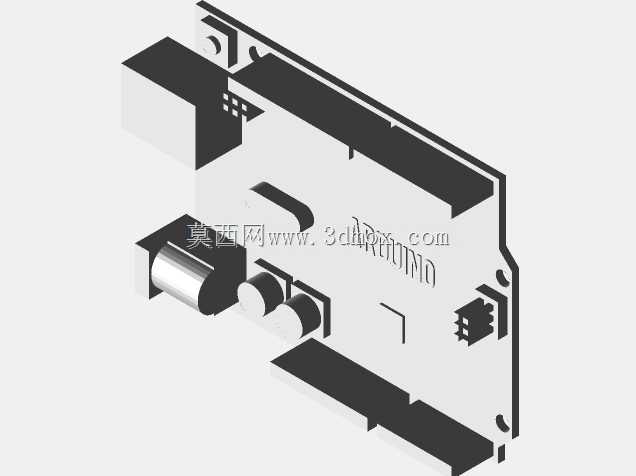

ArduinoUno开源开发板三维结构

　　这套三维结构围绕开源电子控制开发板展开，板体采用矩形PCB作为承载基底，所有接口、接插件与板载元件的相对位置均按照实物装配关系还原。从实际使用场景看，这类控制板常嵌入小型自动化试验台、教学机器人、传感器采集节点以及创客项目的控制舱内，承担信号采集、逻辑运算和执行器驱动的核心任务。建模时先确定PCB外轮廓与四角安装孔，孔位用于穿入铜柱或螺钉，将板体固定在设备底板、亚克力支架或钣金安装面上，安装孔周边预留足够扳手与螺丝刀操作空间，避免装配时与边缘电容、接插件发生干涉。板体一侧布置直流电源插座与USB通信接口，二者靠近板边，方便设备外壳开孔后外部线缆直接插接；电源入口附近排布圆柱形电解电容，用于平滑供电纹波，电容高度明显高于板表，

　　在整机堆叠时需要在上层板或外壳内壁留出竖向间隙。多组排针沿板体长边分布，针座间距统一，既可以直接插接杜邦线连接外部传感器、继电器和电机驱动模块，也能够插入面包板或专用扩展板，实现功能快速扩展。板上主控芯片、晶振、稳压芯片等贴片元件按照丝印区域落位，复位按键布置在便于手指触碰的边缘位置，调试过程中无需拆解外壳即可完成重启操作。USB接口旁的通信芯片负责板卡与上位机之间的数据传输，工业现场做柜体集成时，该接口往往通过延长线引到机柜面板，减少反复插拔对板端连接器造成的磨损。结构设计中重点核对了接口突出板边的尺寸：电源插座、USB口和侧边排针的外伸量决定了外壳侧壁开孔位置，也限制了控制板在狭窄线槽旁的安装边界。板体背面保持平整，

　　没有高凸元件，因此可以紧贴导电泡棉或绝缘垫片安装，既防止焊点接触金属机架造成短路，也能在振动环境下减少板体微动。对于多板叠装的测试设备，铜柱高度需要依据最高元件，也就是电解电容和电源插座的高度来选取，保证上下板之间留有走线和散热通道。散热方面，稳压芯片在持续驱动外围负载时会产生热量，建模时保留芯片周围的空旷区域，不被线束和外壳筋位封堵，便于空气自然对流。接线排针的方位经过统一排布，数字口、模拟口、电源口分区明确，三维装配中可以据此规划线束走向，让强电驱动线与微弱传感信号线分开走线，降低干扰。外壳设计时，板卡四角安装孔与壳体螺柱同轴，接口开孔与连接器轮廓对齐，按键和指示灯位置对应外壳上的操作孔与透光孔，

　　使整机装配后不用开盖即可完成接线、通信和状态观察。整个模型把PCB、接插件、电容、芯片、按键和接口作为独立结构表达，能够直接用于安装干涉检查、线束长度评估、外壳开孔定位以及教学演示，帮助设计人员在实物加工前确认控制板在设备内部的布置合理性。
