概念型多功能机械加工工作站

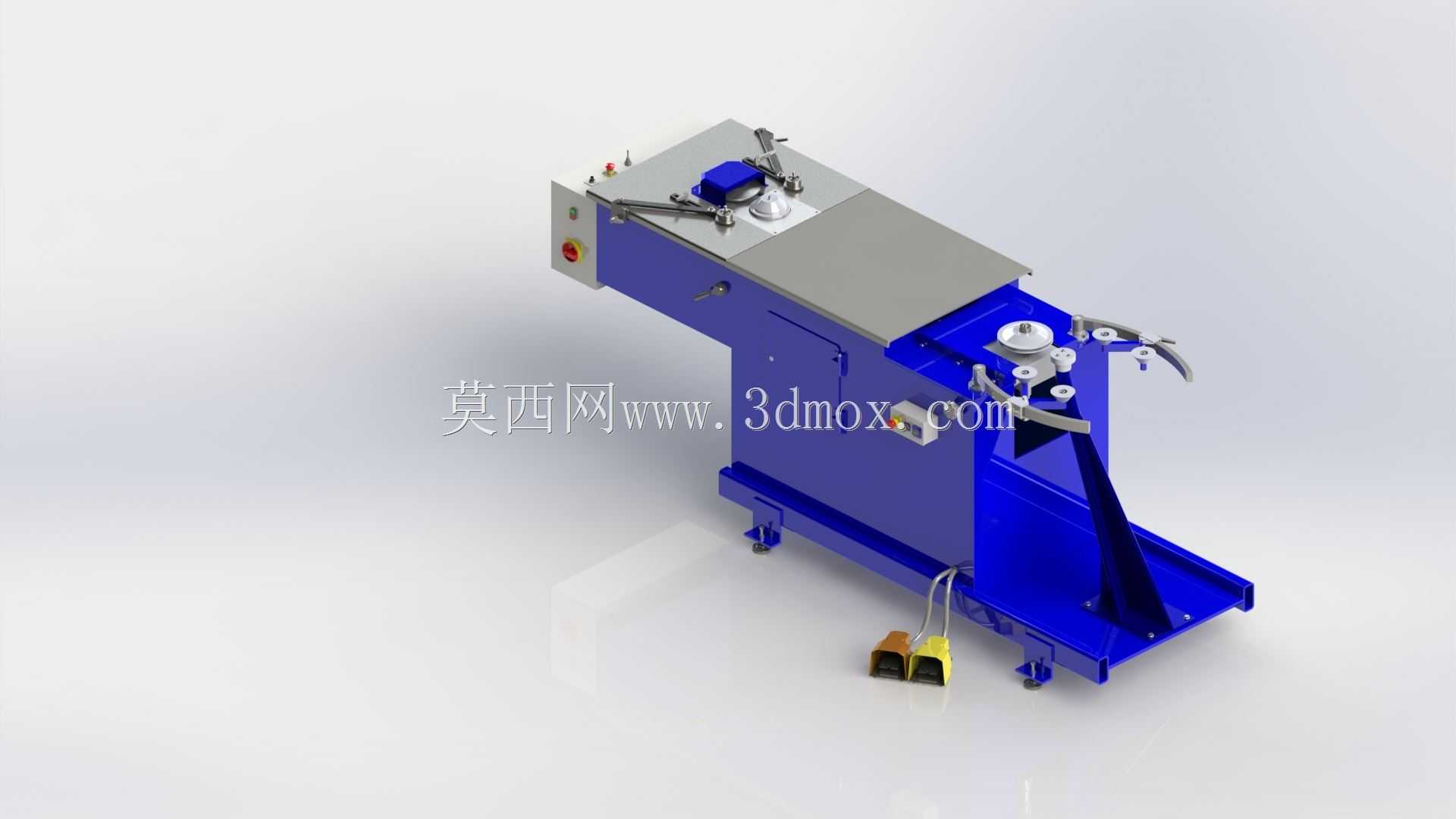

　　该三维结构呈现的是一台面向小型金属件、线材与管件加工场景的概念型机械加工工作站，整体采用落地式长床身布局，将操作台面、执行机构、控制元件、动力支撑和脚踏触发装置集中在同一机架内，适合在试制车间、教学实训区、维修工段以及小型五金加工单元中作为手工辅助加工设备使用。设备主体以蓝色焊接机架作为承载基础，底部布置可调支脚，用于补偿地面不平并稳定整机姿态；机架下部预留出敞开的落料与维护空间，加工过程中产生的切屑、短料头或辅助工具可以沿前部斜向托盘区域归集，减少台面杂乱对操作节拍的影响。

　　从实际用途看，该工作站并不局限于单一工序。台面左侧设置有按钮盒、急停元件和小型夹持组件，可完成工件定位、手动触发和安全停机；台面中部保留较大的平面操作区，能够放置量具、待加工坯料或简易定位样板；右侧伸出的工作头带有回转盘、压臂和弧形导向件，更接近弯管、折弯、卷圆或线材成形类工装的布置方式。操作者可先在平面区完成工件划线、预定位和试配，再将工件移至右侧执行头进行成形加工，前后动作在同一站位内完成，能够减少半成品在车间内的周转距离。

　　结构设计上，设备把人机操作高度作为重要边界。主工作台面位于机架上方，高度适配站立作业；控制按钮集中在左前角，急停按钮采用醒目的红色，便于异常情况下快速拍停。右侧执行机构略高于台面，工件装入后由压臂或夹持件固定，回转部位通过手动或附加动力完成角度变化。前端悬挂的脚踏开关采用黄黑壳体，通过线缆与主机连接，操作者在双手扶持工件时可用脚踏方式触发夹紧、松开或动作循环，这对管材弯曲、小件压装等需要双手稳定送料的工序尤为实用。

　　外形轮廓方面，整机呈长条状，床身长度明显大于宽度，左侧为控制与辅助操作区，右侧为成形执行区，中间台面承担过渡和摆放功能。安装时需要在设备前方预留人员站位、脚踏开关放置和工件取放空间，右侧还应留出长管件或长杆件送进、回转和退出的安全半径；若加工直管类坯料，应沿执行头切线方向补充物料支撑架，避免长料悬垂造成角度偏差。设备后方需预留线缆、气源或维护元件的检修距离，底部支脚着地后应先调平，再检查回转机构与台面之间的相对位置。

　　建模细节中，机架采用钣金与型材组合的思路，外壳侧板形成封闭防护，内部可容纳电机、传动件、气动或电气元件；外露运动件附近设置压臂和定位销，体现出工装设计中先定位、后夹紧、再加工的基本逻辑。右侧斜撑结构加强了工作头与底座之间的刚性连接，可抵抗成形过程中产生的侧向力矩。台面灰色区域与蓝色机架形成明显分区，既有利于视觉上区分操作面和防护面，也便于在工程出图时拆分钣金件、机加工件和外购标准件。

　　在方案评审时，这类设备需要重点核对执行头中心高、夹持范围、回转角度与工件干涉边界。若用于弯管，应补充模具轮、夹紧块和防皱板的参数化位置；若用于小件压装，则需校核压臂力传递路径和机架变形量。当前模型完整表达了设备总体布置、操作方向、脚踏控制、安全按钮、落料托盘和维护空间，适合作为概念方案验证、工位布局讨论以及专用工装细化设计的基础结构。
