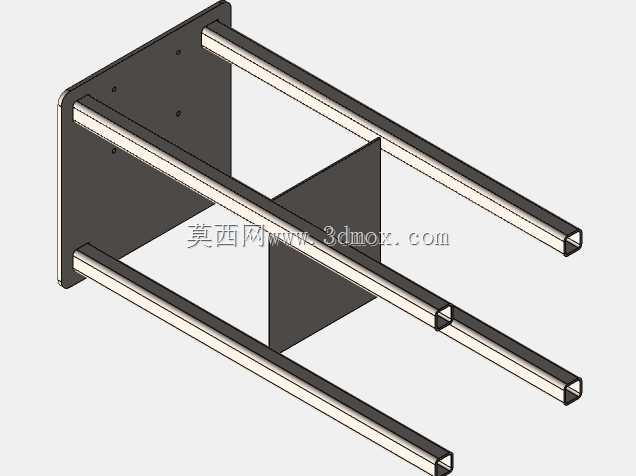

这套支架结构在车间产线改造、小型动力单元侧装、工位辅助输送以及设备外挂动力布置场景里使用频率很高,核心作用是把电机、传动模块或者小型执行机构从主机机身侧面悬挑出来,既让出主机内部的装配与检修空间,也能让动力输出端直接对准待驱动工位,省去额外搭建落地台架的工序。整体结构由一块竖向安装背板、四根平行布置的方形空心管材以及一块中间竖向分隔板组成,没有复杂的曲面和异形加工件,全部采用常规钣金折弯、板材切割与方管焊接即可完成制作,加工门槛低,现场适配修改也很方便。
从受力逻辑来看,竖向背板承担全部载荷向墙面或主机立面传递的作用,板面上预留的多个安装孔位可以对应不同规格的膨胀螺栓、连接螺栓或者焊接预装螺母,孔位沿背板高度方向分散布置,能把悬臂端产生的倾覆力矩转化为多组螺栓的拉压受力,避免单点连接出现应力集中。四根方管分成上下两层、前后两排平行伸出,方管截面的抗弯特性在竖直载荷方向上表现稳定,空心结构在保证刚性的同时控制了整体自重,悬挑长度可以根据现场电机或者传动组件的实际安装尺寸裁切调整,管端开口保留了后续加装端盖、限位块或者延伸导轨的接口。中间的竖向隔板卡在上下两层方管之间,一方面把四根悬臂方管连为整体受力框架,抑制方管在悬挑状态下出现侧向扭动,另一方面也可以作为电机安装时的侧向定位面,部分布线场景下还能在隔板上开孔固定走线槽,把动力线缆沿悬臂内侧规整引到后端接线区。
实际选型布置时,首先要确认墙面或主机立面的承载能力,混凝土墙面可直接配膨胀螺栓固定,若安装在薄钣金设备侧壁上,需要在背板后侧加装补强垫板,分散螺栓压应力。悬臂伸出的有效长度要结合被承载电机的重心位置核算,重心尽量靠近背板侧布置,若电机重心超出方管悬挑中段,可在方管下方追加斜撑角码补强,避免长期运行振动下悬臂产生下挠。方管的截面边长和壁厚选择要匹配承载重量,常规小型电机挂载场景下选用标准方形焊接管即可,若现场存在持续振动或者冲击载荷,可将方管更换为同外径的厚壁型材,或者在方管内部穿入加强筋提升抗弯模量。
安装边界方面,背板的竖向高度要覆盖上下两层方管的连接端点,背板左右宽度略宽于两排方管的外侧间距,保证边缘留有足够的螺栓排布空间;四根方管的平行度在焊接工装定位时需要控制,上下层间距要和电机底座的安装孔位或者配套传动组件的夹持尺寸对应,中间隔板的位置可根据电机法兰的安装位置前后调整,不必强制放在悬挑中点,若挂载部件偏重,可将隔板向背板侧移动,提升根部抗扭能力。装配完成后需要先空载校验悬臂端的挠度,再挂载设备试运行,监测振动状态下连接螺栓是否出现松动,长期使用场景下可在方管与背板、隔板的焊接位置做补焊加固,焊缝打磨后做防锈涂装,适配车间多粉尘、少量油污的工作环境。
