这套剪叉式升降支撑结构的三维建模,核心是把常规单平台剪叉升降的受力逻辑拆分为两组平行基座承载,在需要窄长工位抬升、工装夹具同步举升或者流水线局部高度补偿的场景里,这种布局比单宽底座剪叉台更适配狭长安装空间。从实际产线使用来看,这类结构常布置在装配线的工件托举工位、检测线的高度调节段,或是小型仓储工位的物料抬升位,当待举升工件本身呈长条形、支撑点需要沿长度方向分布时,两个独立的矩形基座可以分别落在工位两侧的地面预埋区域,中间留出的空隙刚好可以避让下方的管线、输送辊道或者操作人员的站位空间,不会像整块底座那样把工位下方区域完全封死。

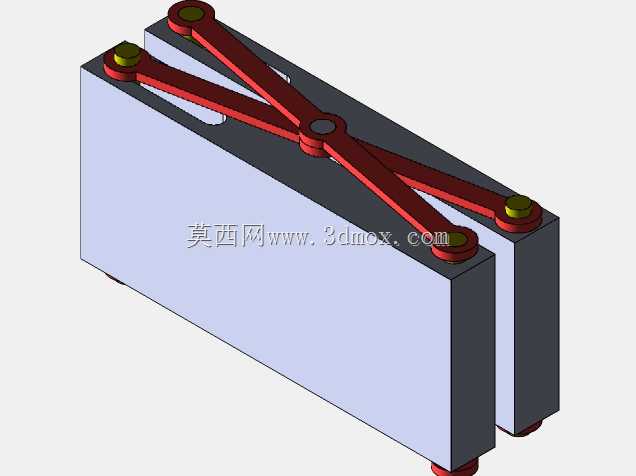

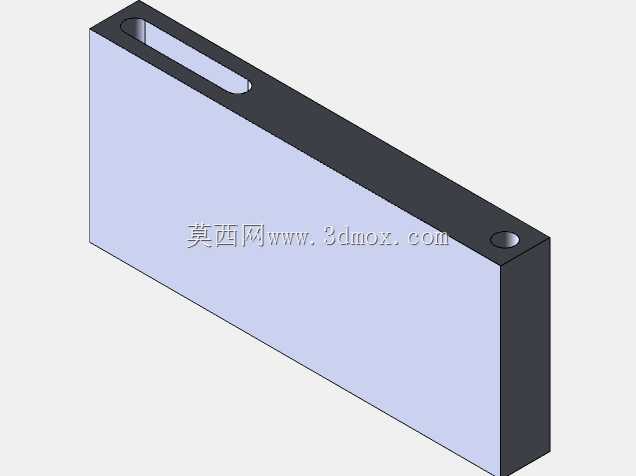

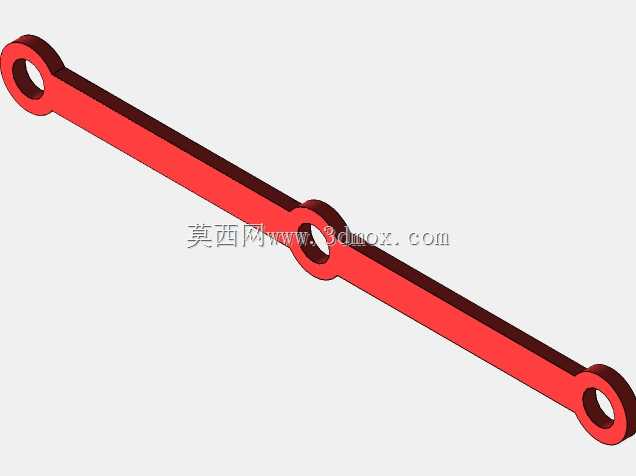

从结构设计思路上拆解,整套机构的运动核心是中部交叉布置的两根长剪臂,两根臂在中心位置通过铰接销轴形成转动副,剪臂的四个端部分别对应四个铰接点位:靠近基座固定端的两处销轴直接铰接在两个基座的顶面支座上,作为整个剪叉运动的固定回转支点;另外两个活动端则搭配带滚轮的铰接座,滚轮可以沿基座顶面的导向槽做直线滚动,当驱动件推动两个活动端相向移动时,交叉剪臂的夹角不断收窄,顶部的支撑高度就会同步抬升,反向拉动活动端相背移动时,台面高度随之下降。这种双基座对称布局的好处是,剪臂的受力会均匀分摊到左右两个箱体式基座上,每个基座只承担单侧的竖向载荷与水平分力,基座本身采用厚板拼焊的箱型结构,侧壁和顶板的厚度在建模时预留了足够的抗弯余量,不需要额外在底部加装大面积的连接横梁,就能保证举升过程中基座不会出现侧向倾覆。
外形尺寸与安装边界方面,整套机构在完全收拢状态下,两个矩形基座呈平行并排布置,基座的长度方向和剪臂的伸展方向垂直,收拢后剪臂完全平卧在两个基座的顶面区间内,整体外轮廓高度仅略高于基座自身的箱体高度,不会在非工作状态下占用过多竖向空间,对于车间净空有限、需要在低位穿行AGV或者吊装物料的工位非常友好。安装时只需要保证两个基座的平行度公差控制在合理范围,基座顶面的固定铰接座同轴度对齐,活动滚轮的导向槽沿长度方向无偏移,就能保证两侧剪臂运动完全同步,不会出现举升过程中台面卡滞、两侧高度不同步的问题。基座的底面设计为完整的平面,既可以直接通过膨胀螺栓固定在硬化车间地面,也可以在底部加装可调脚杯来适配地面不平整的安装场景,不需要对工位地面做大规模的预埋改造。
功能特性上,这套剪叉结构没有集成复杂的外置驱动件,核心的运动副全部采用销轴铰接加滚轮导向的形式,维护点仅集中在四个端部铰接位和中心交叉铰接位,日常运维只需要定期给销轴加注润滑脂、检查滚轮的滚动间隙即可,在多粉尘、多切削液的机加工车间场景里,这种开放式的简单结构反而比封闭的液压升降柱故障率更低。和常规单剪叉升降台相比,双基座的布局让举升过程中的抗偏载能力更强,当工件的重心没有完全落在升降台中心、而是沿长度方向有一定偏移时,两个基座可以分别承担偏载带来的附加弯矩,不会出现单侧剪臂受力过载的情况。建模过程中所有铰接点位的配合间隙都按照实际工装的装配公差预留,销轴和铰接孔的配合段、滚轮和导向槽的配合面都做了清晰的结构表达,结构设计人员可以直接在这个基础上叠加液压油缸、电动推杆或者丝杠驱动组件,根据实际需要的举升吨位、行程高度调整剪臂的板厚和基座的外形尺寸,快速衍生出适配不同工位的升降工装方案。
