DOSEURA对置螺旋给料输送装置

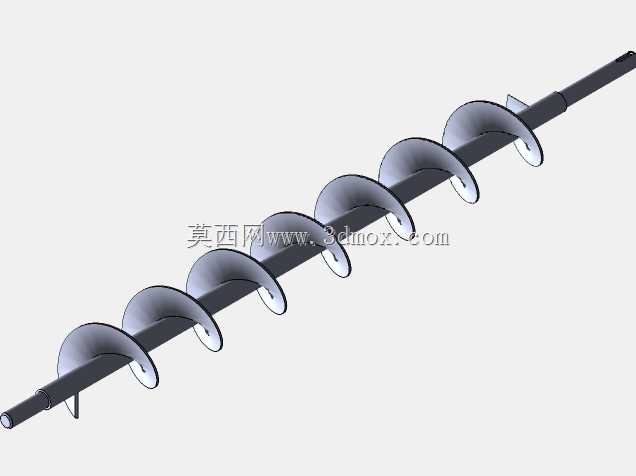

　　这套给料装置的三维结构围绕粉体、颗粒料的连续定量输送展开，核心执行段采用对置布置的螺旋输送结构，在化工配料、食品粉料分装、建材辅料投加以及小型自动化生产线的物料中转工位都能适配。现场布局时，料斗承接上游来料，螺旋轴在驱动端带动下将物料沿轴向匀速推送，对置的螺旋布局可以抵消单螺杆推送时产生的轴向偏载，避免料槽单侧受料出现的架桥、积料问题，出料端对接下游称量设备或混合腔体时，给料脉动更小，流量稳定性优于普通单螺旋给料机。

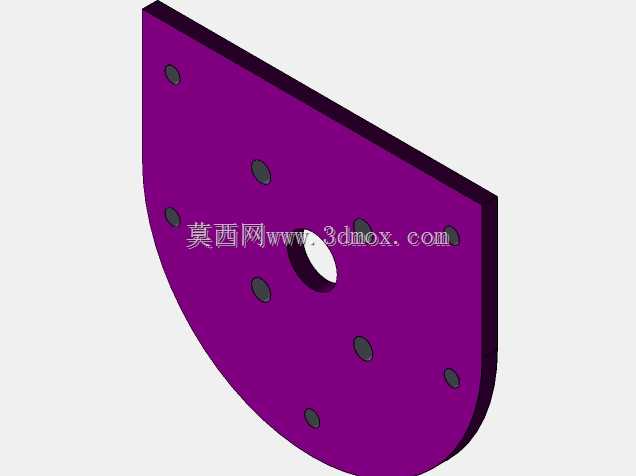

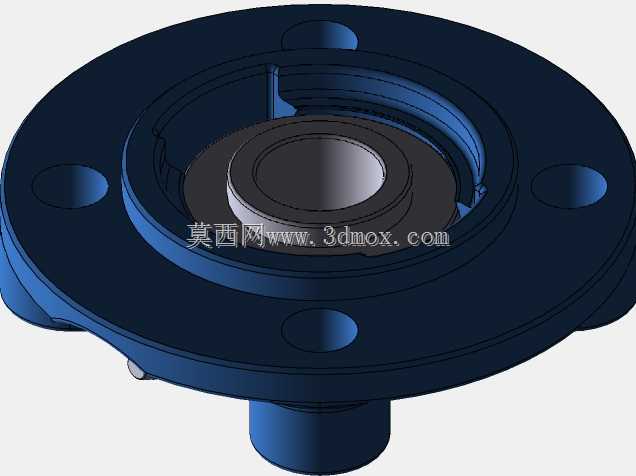

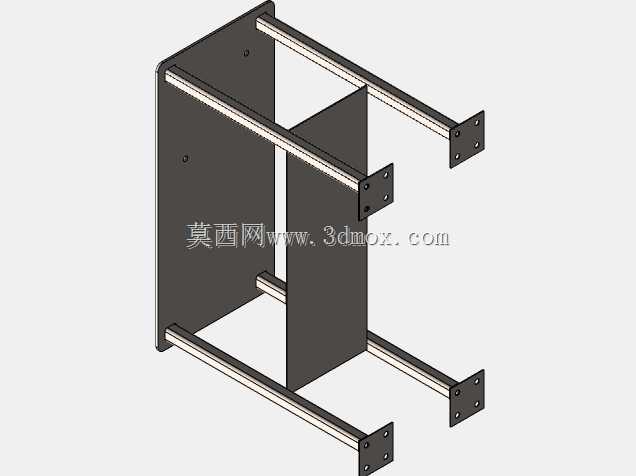

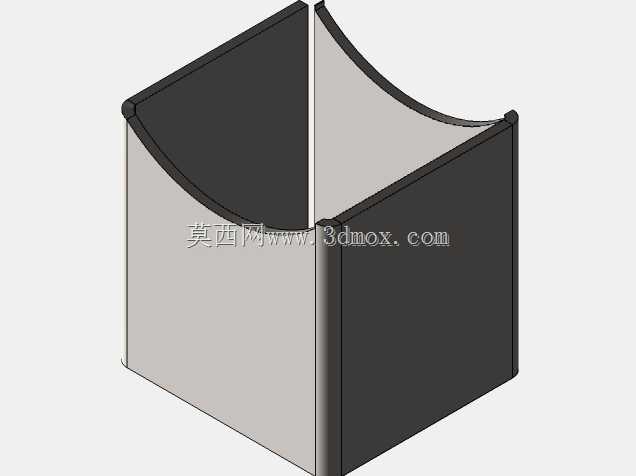

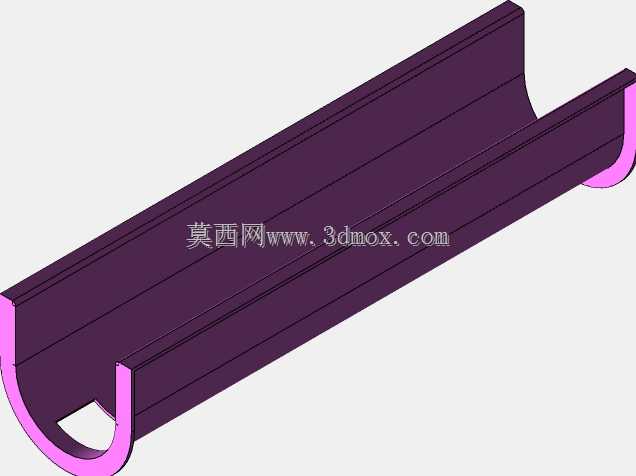

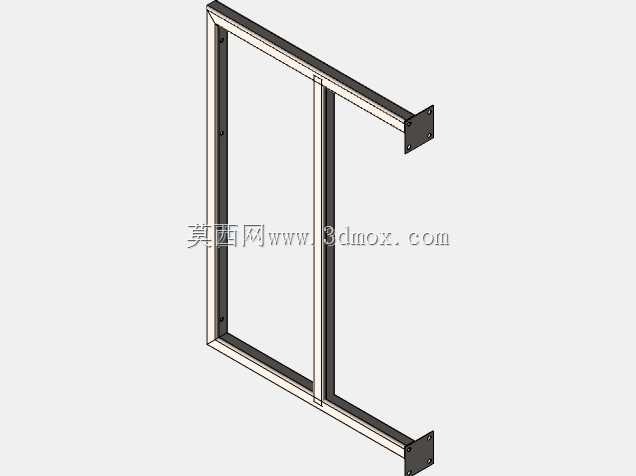

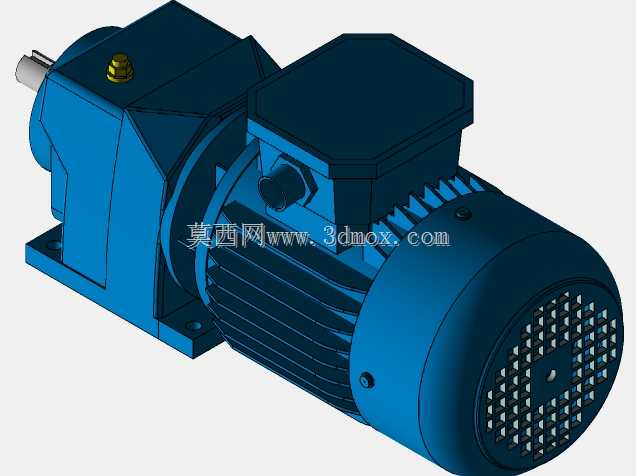

　　从结构设计思路来看，装置整体分为进料储料段、螺旋输送段、驱动安装段、机架支撑段四个模块。进料段的料斗做了大倾角导料面，内壁过渡处全部采用圆角衔接，流动性一般的细粉、含水颗粒也不容易在斗壁挂料；螺旋输送段的槽体采用分段装配式侧板，检修时可以拆开侧盖直接清理螺旋转子残留物料，换产不同物料时清场工作量大幅降低。驱动端的安装座预留了电机、减速单元的同轴定位止口，传动链的同轴度在装配时可以通过止口直接保证，不需要现场反复打表找正。机架部分采用型钢焊接框架，底部预留了地脚安装孔，既可以落地固定在车间地坪，也可以架设在钢平台上对接高位进料设备。

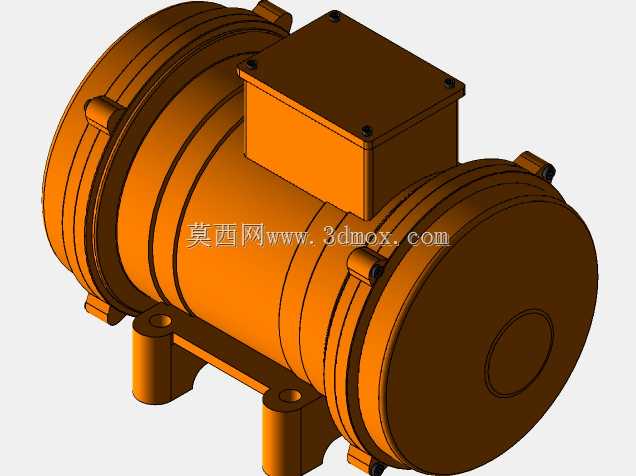

　　外形与安装边界方面，整套装置的长宽高尺寸适配常规中小型生产线的工位预留空间，进料口的法兰边界和上游出料溜管的对接尺寸做了标准化匹配，出料口的位置可以根据下游设备接口方位调整对接方向；设备侧面预留了维护操作空间，螺旋轴的抽出方向没有遮挡构件，日常更换螺旋叶片、检查密封件时不需要拆解整机主体结构。功能特性上，螺旋给料的转速可以通过驱动单元调节，对应不同物料的给料量区间，对置螺旋的啮合推送作用还可以对结块物料起到松散破碎的效果，避免大块物料卡滞出料口；槽体两端的轴封位置设置了密封压盖，粉体物料不会从转轴间隙溢出，车间作业环境更整洁。

　　建模过程中完整还原了各零部件的装配约束关系：螺旋转子和槽体的间隙、驱动轴和轴承座的配合位、料斗和槽体的连接法兰、机架和各功能段的安装孔位都按照实际装配逻辑搭建，结构工程师可以直接在此基础上校核物料通行空间、驱动选型匹配度，也可以根据现场产能需求调整螺旋直径、槽体长度，衍生出不同给料量程的系列化给料设备。
