双组剪叉式移动升降作业台车

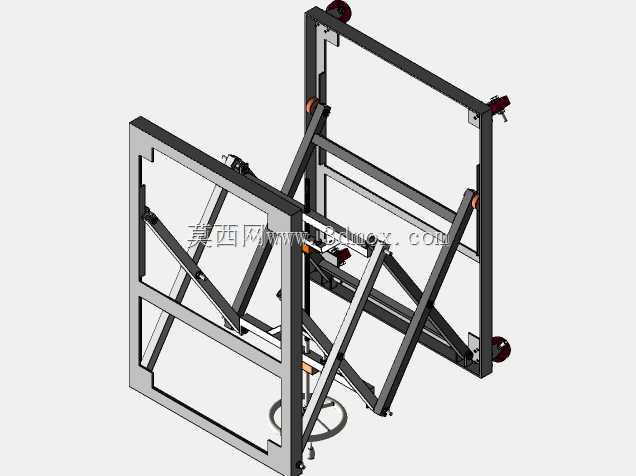

　　这套剪叉升降台车的结构方案，面向车间内部短距离转运与工位间高度调节场景设计，常见于装配线旁的工件托举、仓储区中层货架取放、维修班组的重型部件对位作业，也可作为非标自动化线旁的可移动接驳工位，替代固定高度的焊接支架与临时垫高工装。整机采用两组平行布置的剪叉臂架作为核心承载构件，区别于单组剪叉的窄幅台面设计，双剪叉跨距更大，台面在升至最高位时的抗偏载能力明显提升，操作人员站在台面边缘放置工件时，架体不会出现单侧倾摆的趋势。

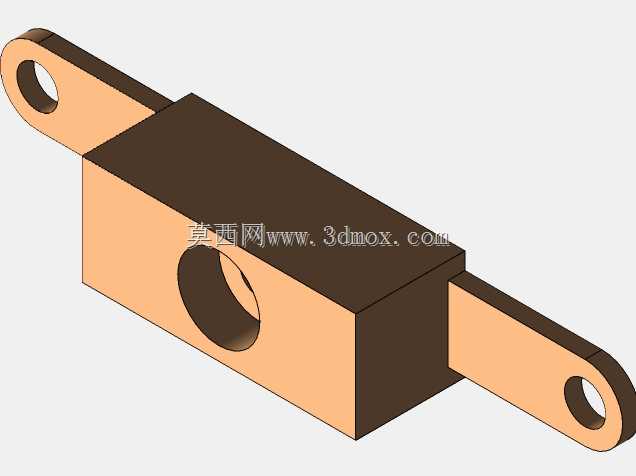

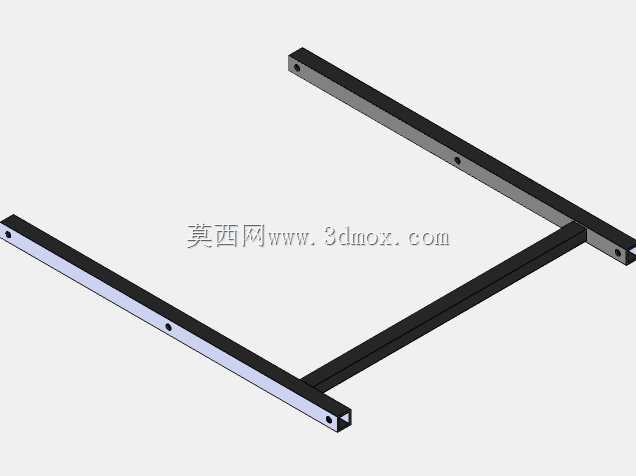

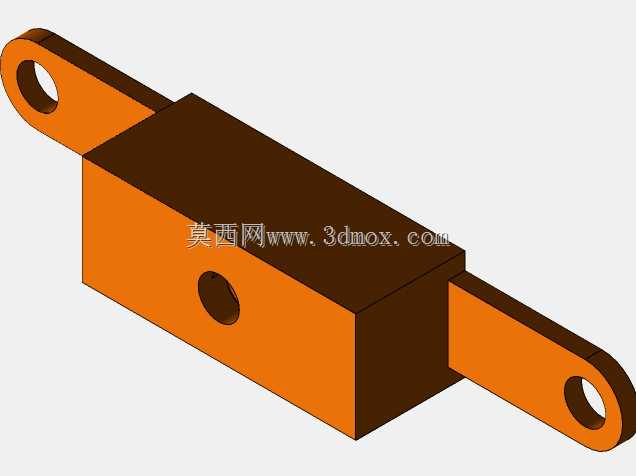

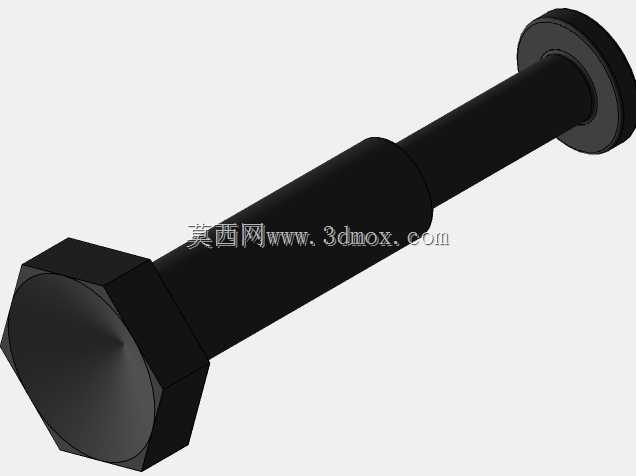

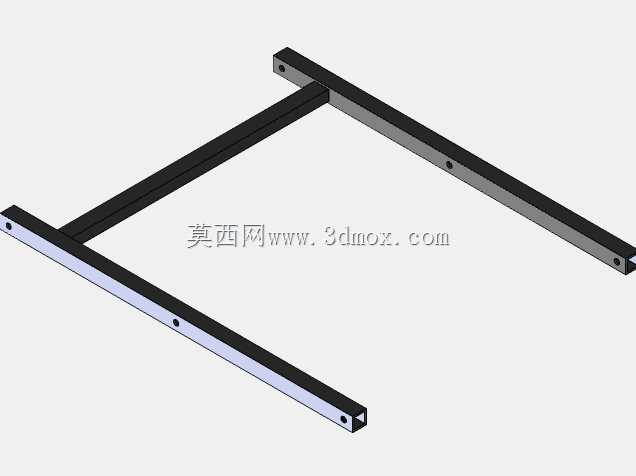

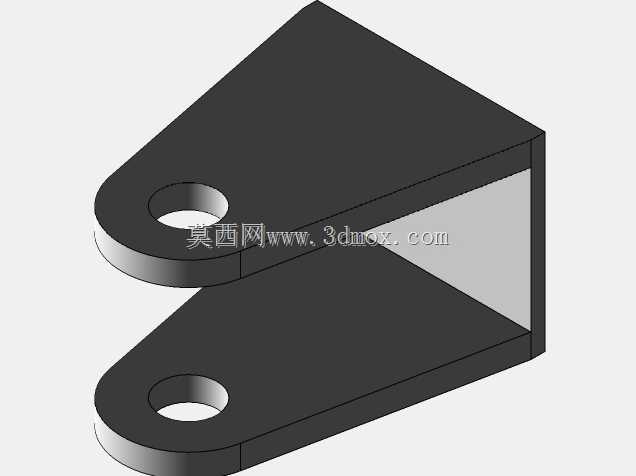

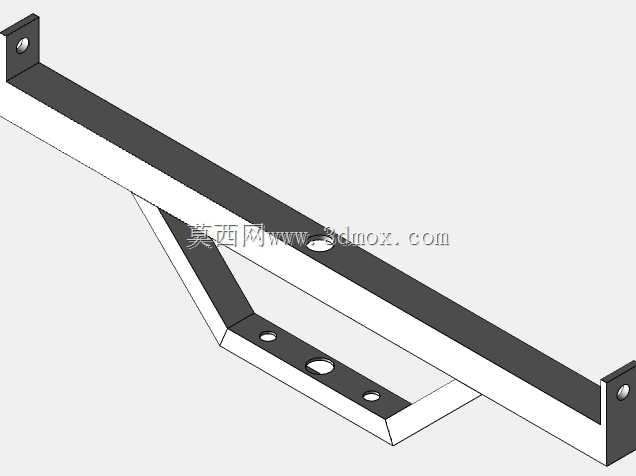

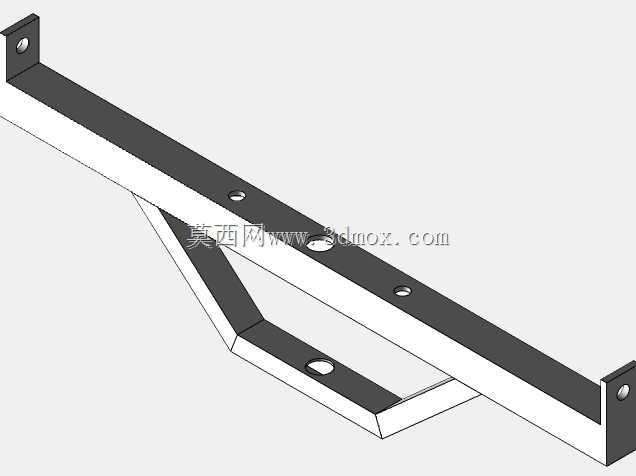

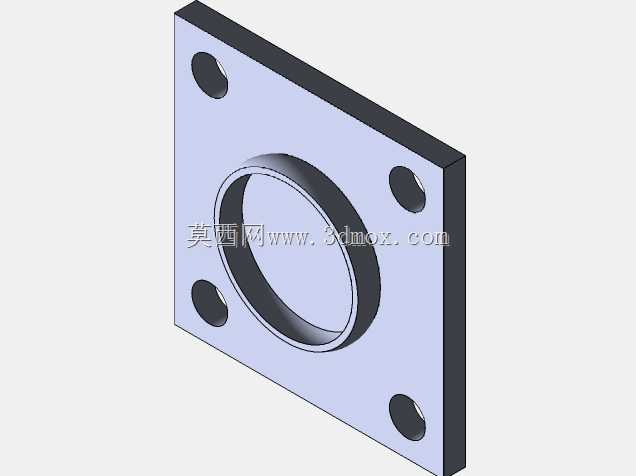

　　从结构布局来看，底部车架采用矩形钢管拼焊成框型基础，四角安装带刹车的万向脚轮，脚轮安装座与底架横梁通过螺栓连接，后期维护更换轮组时无需切割焊接；底架中部预留了液压动力单元的安装腔，油缸铰接点布置在两组剪叉的内侧交叉位置，油缸推力沿剪叉受力的最优方向传递，避免侧向分力造成臂架侧板磨损。剪叉臂选用厚壁矩形型钢加工，臂与臂之间的交叉铰接点采用带衬套的销轴连接，衬套选用自润滑材质，长期往复升降无需频繁加注润滑脂，铰接孔的同轴度在组焊时通过工装胎具定位，保证两组剪叉升降过程同步，不会出现台面卡滞、左右高低差超差的问题。

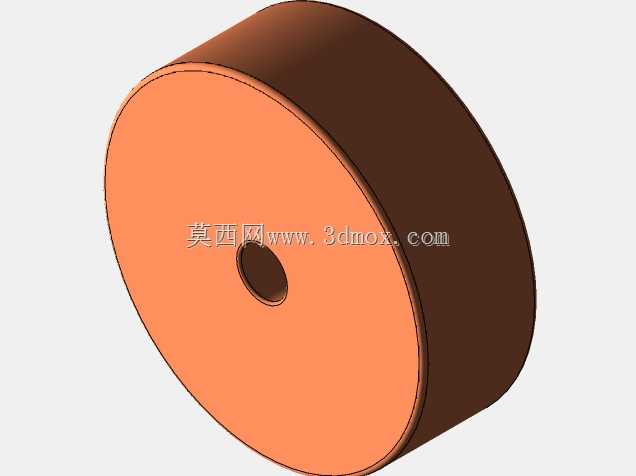

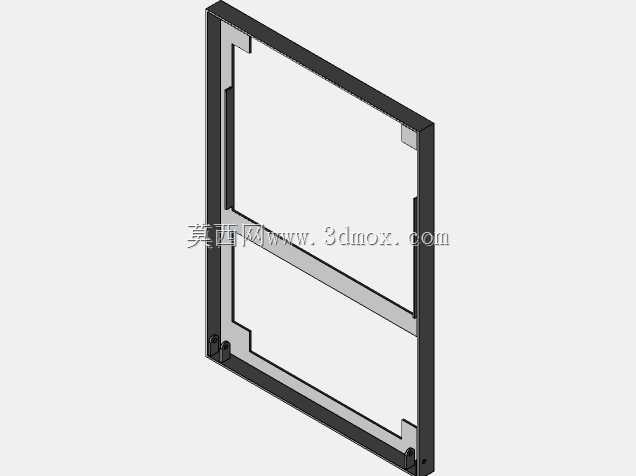

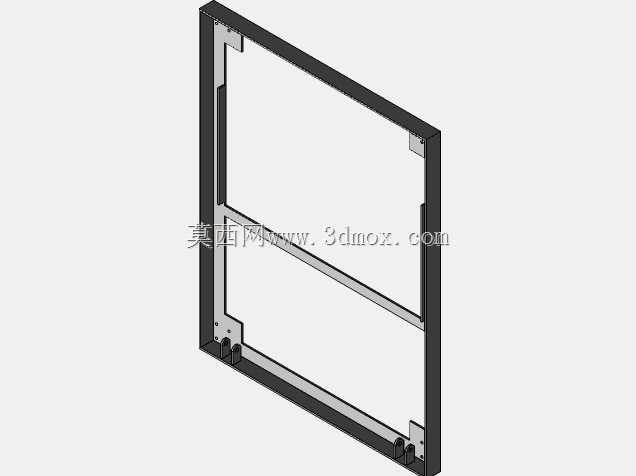

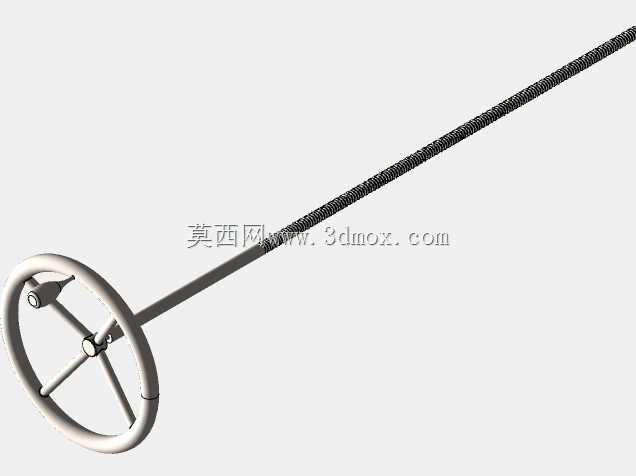

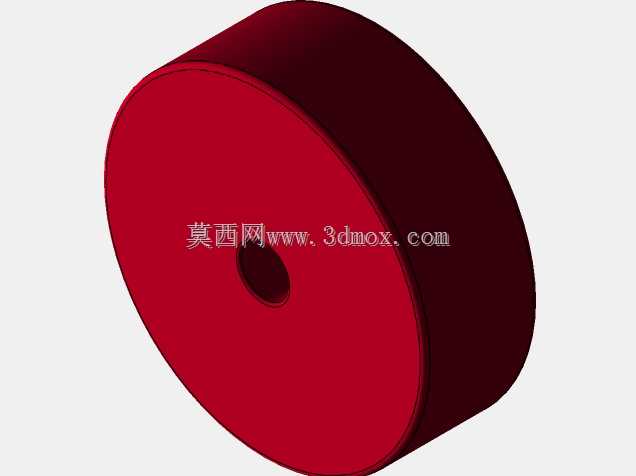

　　台面框架同样采用型钢焊接成型，台面边缘预留了工装附件安装孔位，可根据使用需求加装防护栏杆、工件定位块或者输送辊道；台面与剪叉臂的上端连接点，一侧采用铰接固定、另一侧设置滑动导向轮，导向轮沿台面底部的导向槽滚动，补偿剪叉举升过程中的水平位移，避免刚性连接产生内应力。车架端部设置有牵引扶手与驻车支撑件，移动时扶手推行转向灵活，到位后扳下驻车支脚，可将整机抬离脚轮，作业过程中整机不会出现滑移晃动。

　　设计阶段的尺寸边界首先考虑车间通行条件，整机收拢状态下的总高度控制在常规车间门洞限高以下，底架的宽度适配标准车间通道的转弯半径，在1.2米宽的通道内即可完成转向调头；台面的长宽尺寸按照常见工位料箱与小型工装部件的承载范围设定，既不会因台面过大造成转向不便，也能满足多数中型工件的摆放需求。举升行程覆盖从地面附近的低位取件到成年人站立操作的舒适作业高度，低位时台面可直接对接地面托盘，用手动液压车即可将工件推上台面，无需人工抬升；高位时刚好匹配装配线的作业面高度，工人无需弯腰或者踮脚完成工件装配，降低长期重复作业的劳动强度。

　　受力校核层面，剪叉臂的截面选型按照额定偏载工况计算，在台面三分之一位置放置额定载荷时，臂架的最大挠度控制在台面跨度的允许范围内，铰接销轴的剪切强度留有足够安全余量，液压系统配置了溢流阀与液压锁，即使管路出现意外泄压，台面也不会骤然下降，停位后液压锁可将油缸锁止，长时间保持高度不变。底架的焊接结构做了去应力处理，避免长期承载后出现框架变形，所有转动部位的销轴端部都设置了润滑嘴与防尘挡圈，阻挡车间粉尘进入铰接面，减少磨粒磨损。

　　实际使用中，这款台车不需要固定安装，转产或者车间布局调整时可直接推到新的作业点位，无需做地基预埋，相比固定升降平台投入成本更低、部署灵活性更强；针对需要频繁变换作业高度的维修、装配场景，剪叉机构的升降平稳性远优于手动垫高的支架，操作时通过控制阀杆即可无级调节高度，对位精准度更高。整套结构的三维建模完整还原了每一处铰接配合、轮组安装位置与液压管路的走向，结构工程师可直接在此基础上根据自身车间的通道尺寸、载荷需求调整臂长、台面规格与动力配置，也可将其作为模块单元接入更大的车间物流转运系统。
