壁挂式触控显示终端平板结构

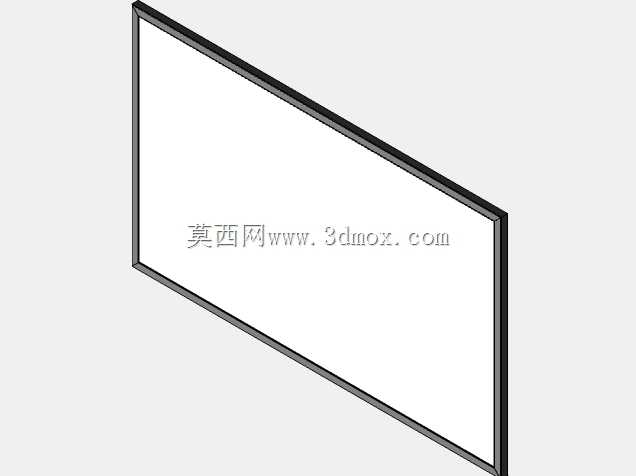

　　该结构以薄型矩形显示终端为核心，整体呈现大尺寸平板形态，正面为连续显示区域，四周由窄边框包裹，背部与侧边形成封闭承载壳体。模型重点表达了显示面板、外框、背部支撑以及安装边界之间的关系，适合用于交互看板、工业现场信息屏、会议室显示终端或公共区域触控设备的方案校核。

　　从实际使用场景看，这类设备通常安装在墙面、支架或设备柜体外侧，使用者需要在一定距离内读取界面信息，也可能在近距离进行触控操作。因此，外形设计不能只关注屏幕可视面积，还要考虑边框对防护、装配和维护的影响。正面边框保持连续等宽特征，能够在视觉上限定显示区域，同时为面板固定、密封胶条、触控层贴合和外壳连接预留结构空间。侧边厚度控制在较薄范围内，有利于降低设备突出墙面后的碰撞风险，也使整体外观更符合平板显示终端的轻量化趋势。

　　结构设计上，显示面承担信息输出功能，背部壳体承担刚性支撑。大尺寸薄板在竖向安装时容易出现弯曲或局部振颤，因此外框不能仅作为装饰件处理，而应形成闭合受力轮廓。模型中的边框沿屏幕四周连续布置，四角过渡明确，能够把面板受到的按压、运输振动和安装偏载传递到背部支撑区域。若进入详细设计阶段，可在背部设置钣金折弯内框、压铸加强筋或型材骨架，使屏幕组件与后壳之间形成稳定夹层；正面则通过压条、螺钉柱、卡扣或胶粘方式固定，避免局部应力直接作用在玻璃或显示模组边缘。

　　安装边界需要重点核对墙面距离、背部固定孔位、侧向检修空间和线缆走向。壁挂状态下，设备背面与安装面之间应保留适当间隙，用于电源、信号线缆弯曲以及散热气流组织。若采用竖向挂装，挂点应靠近设备上部并配合下部限位，防止拆装时绕挂点翻转；若采用支架安装，则需确认支架连接面与背部壳体的重合范围，避免螺钉固定在刚度不足的薄板区域。模型给出的矩形轮廓可作为干涉检查基础，在布置现场时，屏幕前方应保留操作者站位和视线角度，侧边则要留出维护时拆卸边框或后壳的空间。

　　功能层面，该终端可承载状态显示、数据录入、流程确认、设备参数调用等任务。与普通显示器相比，触控式应用对正面平整度和边框高度更敏感：显示面应尽量保持连续，边框不宜高出触控面过多，否则边缘滑动操作会产生明显阻挡；同时边框又需要具备足够宽度，以容纳防护边、密封结构和握持拆装位置。若用于车间或公共环境，前框还可配合钢化玻璃、防尘密封条和黑色遮光边，减少环境光对显示内容的干扰。

　　从建模思路看，薄型显示设备容易被简化成单一平板，但工程应用中必须把可视区域、固定边框和背部安装层次区分开。可视区域负责明确屏幕有效范围，边框负责外形防护与连接，背部结构负责承载和挂装。三者在装配时存在叠层关系：面板位于前侧，触控或保护玻璃位于最外侧，中框承担定位，后壳封闭内部电子件，挂架再与背部强化区域连接。按照这种层次建立三维结构，能够在后续评审中直接检查屏幕占比、边框宽度、壳体厚度、螺钉位置和线缆出口是否合理。

　　尺寸协调方面，大长宽比屏幕在横向布置时具有较好的信息展示能力，适合表格、流程界面和监控画面；竖向或倾斜安装时，则需要重新确认重心位置与挂点强度。设备外轮廓的四角不应形成尖锐突出，边框外缘可做小倒角或圆角处理，既降低搬运磕碰损伤，也减少人员接触时的安全隐患。背部与边框交界处应预留装配台阶，使后壳能够嵌入外框，避免外观面出现错位缝。

　　在维护性上，薄型终端的内部空间有限，电源板、驱动板、线缆和固定件不能随意堆叠。三维结构阶段可先依据外轮廓确定可利用厚度，再反推背部加强区、安装柱和线槽位置。对于需要频繁维护的场景，后壳宜采用可拆卸连接；对于密封要求较高的场景，则可减少外露螺钉，通过前框压紧和背部固定点实现稳定装配。整体模型以简洁几何关系呈现了显示终端的主要结构特征，可作为后续详细结构设计、安装方式评估和现场布置校核的基础。
