长距重载多轨铁路输送轨道平台

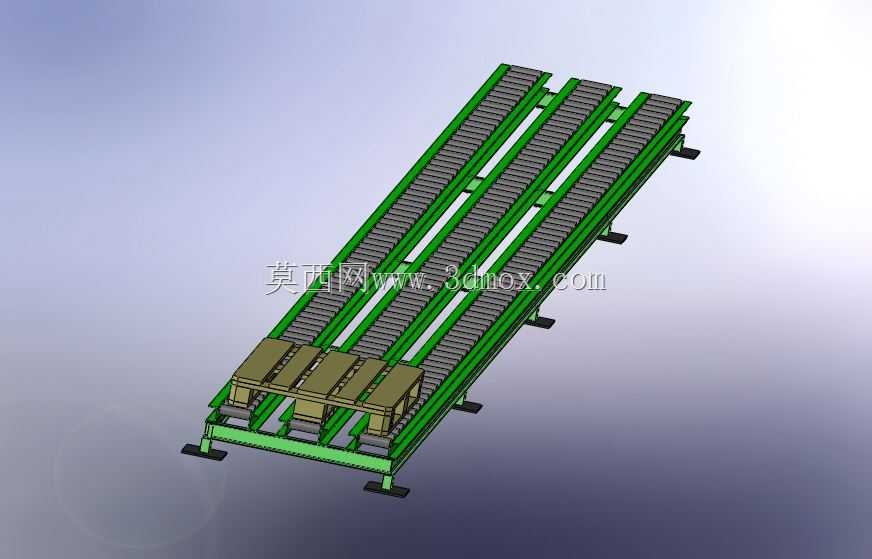

　　这套轨排式输送结构面向车间内部长距离工件转运、重型托盘输送以及铁路工装模拟工位而设计，整体采用三条平行轨道并列布置的形式，在有限宽度内形成多通道承载面。轨排总长度约10.44m，整体宽度约1.40m，属于狭长型输送设备，适合沿厂房柱距、装配线侧边或检修通道方向布置。设备底部通过离散支腿与地面安装板连接，支腿沿长度方向分段设置，既控制了单件钢结构的跨度，也便于在现场根据地坪标高进行调平。

　　从实际用途看，该结构并不局限于单一物料搬运。它可以作为重载托盘的辊道输送段，承载带工装底板的箱体、机架或装配组件；也可以在铁路装备检修、转向架模拟、轨道小车试验等场景中作为固定轨排使用。三条轨道之间保留连续空档，既减轻整体重量，又为链条、拖链、传感器线缆、定位挡块或顶升机构预留安装空间。若用于自动化线体，可在轨道下方加装驱动单元、停止器、阻挡气缸和检测开关，实现工件按节拍输送；若用于手动工位，则可配合轨道小车或滑移托盘完成人工推送。

　　结构设计上，轨道承载面采用长条型材与连续轨面组合，轨面沿长度方向平直延伸，端部和中部均设置横向连接梁，以保证三条轨道的中心距稳定。轨面下方均匀布置横向支撑件，将竖向载荷传递到两侧纵梁，再由纵梁传至支腿和地脚。这样的传力路径清晰，避免局部轨面因集中载荷产生过大挠度。支腿底部带有方形安装板，可通过膨胀螺栓或化学锚栓固定于混凝土地面；在需要搬迁或调整线体布局的场合，也可将安装板做成压板固定形式，减少对地坪的破坏性施工。

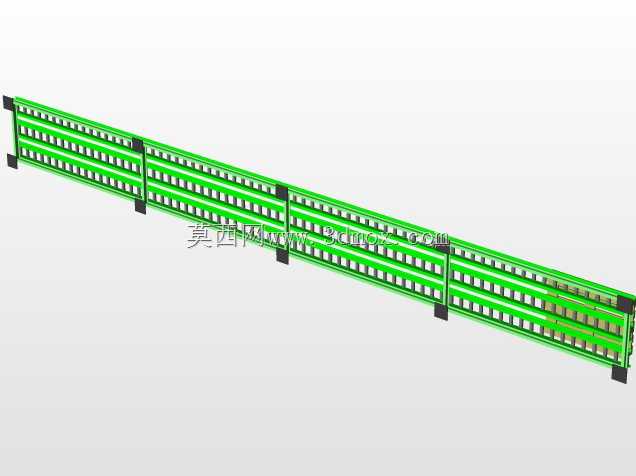

　　外形尺寸方面，10.44m的长度决定了设备在建模时必须重点控制直线度与分段接口。实际工程中通常会将轨排拆成若干标准段，段与段之间通过端部连接板和定位销对齐，现场拼接后再统一校核轨面高差。1.40m的总宽度覆盖三条轨道及两侧边框，安装边界除设备本体宽度外，还应在两侧预留维护空间，尤其是驱动端、张紧端和电气检测位置，需要留出人员操作与备件拆装距离。设备高度较低，属于地面近装型输送平台，对厂房净高要求不高，但在叉车上下料、工件吊装或AGV对接位置，应额外校核转弯半径和作业半径。

　　建模过程中，轨面、横梁、支腿和地脚板可按装配层级分开建立，便于后续出工程图时统计型材长度、板件数量和焊接件明细。轨道长条件适合采用阵列与镜像方式完成重复结构，但不能简单依赖几何复制，应在关键位置保留独立特征，以便调整支腿间距、横梁开孔和端部连接形式。对于需要加工的孔位，模型中应区分螺栓过孔、沉孔、焊接预留孔和现场调节长孔；对于非加工焊接面，则可保留较简洁的板厚表达，避免过度建模影响装配性能。

　　在功能扩展上，该轨排平台可根据输送物重量调整纵梁截面和支腿数量。轻载工况下，可采用标准型材焊接框架，降低制造成本；重载工况下，则应增加纵梁高度、加密横梁间距，并在轨面下方增设加强筋。轨道端部可设置导入斜坡、限位块或缓冲件，防止小车越位；中部可按工位需求设置升降定位台、旋转台或读取工位。由于整体为开放式钢结构，设备下方也方便布置废料收集、润滑管路和气动管线，但在潮湿或多尘环境中应对焊缝、地脚板和紧固件做防腐处理。

　　从选型角度看，这类狭长轨排的核心不是复杂外观，而是长距离直线精度、轨距一致性、支腿刚度和现场可调性。设计时需要先明确输送物重量、支撑点间距、运行速度、停止冲击以及对接设备高度，再反推轨面规格和框架截面。三维模型在此过程中可用于检查轨道与工件底盘的干涉、支腿与地坪基础的对应关系、维护空间是否充足，以及多段拼接后是否存在累计偏差。通过完整表达轨面、横梁、支腿、端部连接和安装板，该结构能够直接服务于方案评审、细化设计、材料估算和现场安装指导。
