厂区通道U型防撞防护栏杆结构

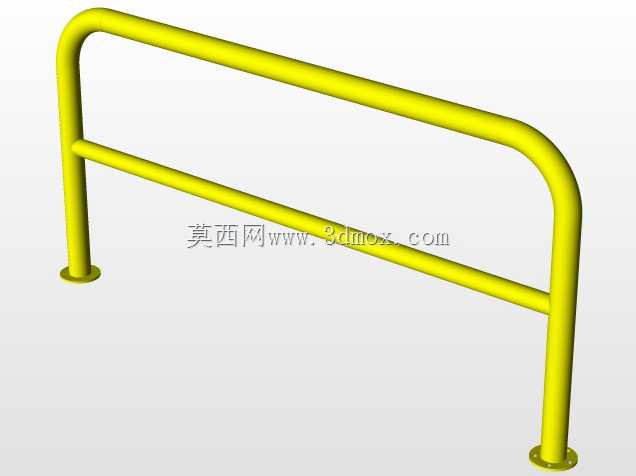

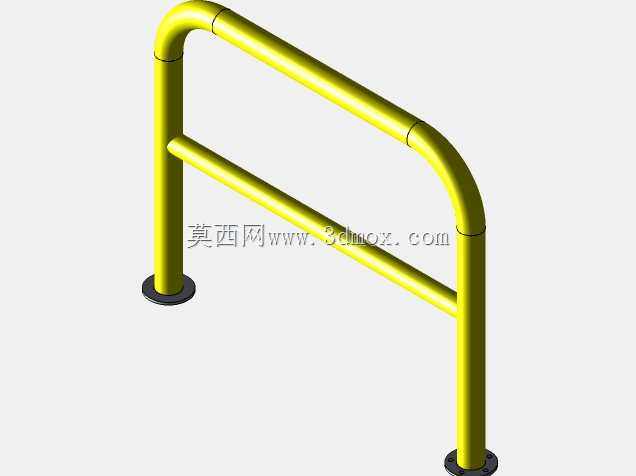

　　该模型呈现的是一种常见于厂区、仓储区和设备周边的U型防撞防护栏杆，主体由圆管连续弯制而成，整体形成门式轮廓。两根竖直立柱承担主要支撑和抗冲击作用，顶部通过大半径圆弧过渡连接，中部设置一道横向圆管，既提高栏杆整体刚度，也能在人员靠近时形成明显的视觉和物理阻挡。立柱底端带有圆形安装底板，可通过膨胀螺栓或化学锚栓固定在混凝土地面，安装边界清晰，后期维护时也便于拆卸更换。

　　从实际使用场景看，这类栏杆多用于叉车通道边缘、设备控制柜前方、消防设施周边、货架端头以及人员通行与车辆作业的分界区域。它的核心作用不是承受持续载荷，而是在低速碰撞、误操作靠近或搬运设备越界时提供第一道缓冲和限位，避免车体直接撞击墙面、管道、配电柜或精密设备。相比单纯涂刷地面警示线，实体钢管栏杆能够提供明确的机械阻挡；相比厚重混凝土挡墩，它占用空间更小，现场布置更灵活，且不会对地面排水和清扫造成明显阻碍。

　　结构设计上，圆管截面具有较好的抗弯和抗扭性能，顶部采用圆弧弯折而非直角焊接，可减少应力集中，也避免人员碰撞时出现尖锐棱角。中间横杆的位置兼顾防护高度与材料利用，既能够增强立柱之间的联系，又可在视觉上形成连续警示面。立柱底部的法兰盘与地面接触面积大于杆件截面，能够把碰撞力分散到锚固点周围，降低局部混凝土被拔起或压碎的风险。若用于叉车频繁经过的区域，工程选型时通常会关注管径、壁厚、立柱中心距、底板厚度以及锚栓数量，这些参数直接决定栏杆在侧向冲击下的变形量和固定可靠性。

　　外形布置方面，该类栏杆的宽度需根据被保护对象的外轮廓确定，通常要在设备或墙体前方留出检修空间，同时保证栏杆本身不侵入车辆正常转弯半径。立柱高度则应满足现场警示和阻挡需求，过低容易被车轮越过，过高则可能影响视线或增加不必要的材料成本。底部安装面要求地面具备足够强度，若安装在找平层或薄地坪上，应复核锚栓埋深和混凝土厚度，必要时增加预埋钢板或加强基础。

　　三维建模时，杆件中心线、弯曲半径、底板孔位和焊缝位置需要表达清楚。圆管弯折段应保持等径连续，横杆与立柱相交处可按实际工艺采用相贯线切割后焊接，底板与立柱之间可增设角焊缝或加强肋。对于结构分析人员，模型还可用于简化梁单元建模，评估车辆低速撞击下立柱根部弯矩、底板锚固力和横杆变形趋势。现场布置时，黄色表面涂装能够提高辨识度，若配合黑黄警示色或反光标识，可在低照度环境下进一步强化边界提示。

　　该结构形式简单、加工门槛低、适应性强，既可单件使用，也可多组串联形成连续防护带。设计中需要把防护目标、通道宽度、车辆类型、地面条件和检修空间统一考虑，使栏杆不仅具备阻挡功能，也能在长期使用中保持稳定、醒目和便于维护。
