模块化现场作业脚手架框架结构设计

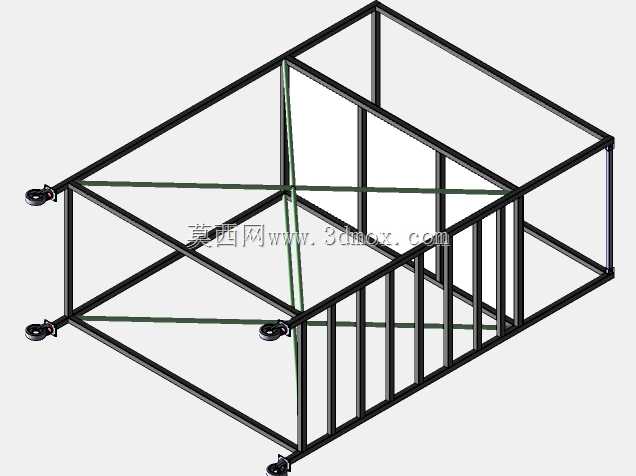

　　这套框架结构面向现场临时作业、设备检修和轻型施工平台场景，整体采用矩形钢管焊接成型，重点解决小范围登高作业时承载、侧向稳定和人员防护的问题。模型中可以看到主体由底框、顶框、四角立柱和多道横向连杆组成，杆件之间形成连续传力路径，人员或物料施加在平台区域的竖向载荷，先通过顶部框梁分配到四角立柱，再向下传递到底部框梁和支撑脚位置。

　　结构布置上，侧面设置了密集竖向栏杆，栏杆间距按人员防护需求控制，避免作业人员靠近开口侧时发生坠落。框架内部加入交叉斜撑，斜撑分别布置在侧面和顶面区域，使矩形框架在受水平力时不易产生平行四边形变形。对于脚手架类工装，单纯依靠矩形边框的抗弯能力往往不足，尤其在地面不平、人员偏载或受到侧向推力时，节点处会承受较大弯矩；交叉斜撑把侧向力转化为杆件拉压载荷，能够明显提高整体刚度。

　　底部四角设置带孔连接耳板，耳板向外伸出并预留圆孔，既可作为临时固定点，也可配合锚栓、卸扣或连接件与地面、相邻架体进行限位。实际使用中，这类耳板不承担主要竖向载荷时，主要作用是抵抗滑移和倾覆；若现场需要搭设更长作业面，也可通过耳板与相邻标准段拼接，形成连续平台。框架端部还保留了开口通道，方便人员进入平台内部，也便于在框架上铺设踏板、安装踢脚板或挂设安全网。

　　从建模思路看，杆件中心线优先按空间网格搭建，再依据标准方管截面生成实体，这样便于调整层高、跨度和栏杆间距。立柱与横梁交接处应保证端面贴合或采用相贯切口，现场焊接时可减少间隙；若采用螺栓装配，则需要在节点处补充连接板、角码或套管。模型中的斜撑与主框交叉位置需要重点校核，若两根杆件在同一平面内干涉，应明确是贴附焊接、断开搭接还是通过节点板过渡，避免加工时出现无法装配的问题。

　　外形边界方面，架体呈长方体空间，长度方向大于宽度方向，高度约为长度的一半，适合作为低位检修平台或设备外围维护架。安装时需要确认底部支撑点是否落在坚实地面上，四个耳板位置应尽量保持同一水平面；若地面存在高差，应通过可调底座或垫板找平，而不能让框架长期处于扭曲状态。框架外侧与设备、墙体、管道之间应预留人员通行和手部操作空间，开口侧不得正对深坑、输送带或运动设备。

　　在载荷考虑上，这类结构不仅要承受人员重量，还要考虑工具、临时物料以及施工时的冲击载荷。顶框和底框的主梁应选用较大截面，栏杆和次要连杆可选用较小规格，但所有杆件需要形成可靠连接。若平台铺板放置在顶框上，铺板支撑间距不能过大，否则踏板中部挠曲会影响作业安全感。底部横杆除了参与整体稳定，也可作为踢脚板、挡料杆或附件安装基准。

　　该结构适用于车间设备旁检修、建筑局部施工、展会临时平台、生产线顶部维护等场景。三维建模时需要把杆件规格、节点形式、耳板孔径和现场拼装方向表达清楚，尤其要区分焊接件与可拆卸件。对于需要重复转场使用的架体，节点宜采用螺栓连接并设置定位销；对于固定区域长期使用的架体，焊接框架刚度更高、维护更少。整体设计以简洁杆件实现承载、防护、连接和扩展功能，结构逻辑清晰，适合作为轻型脚手架与作业工装的设计参考。
