同轴式动力传输轮组传动结构

项目分类:通用机械零部件 发布时间:2022-06-09 ID:647880
  • 同轴式动力传输轮组传动结构

  这套同轴布置的轮组传动结构,面向中小功率动力传递场景开发,常见于轻工输送线、小型实验台、桌面级传动演示装置以及非标自动化设备的动力输出段,核心作用是把原动机输出的扭矩通过轮面摩擦或者啮合形式传递到从动端,同时完成转速、扭矩的匹配转换,也可作为张紧轮、导向轮组集成在传动链路里,补偿长距离传动带来的皮带挠度。

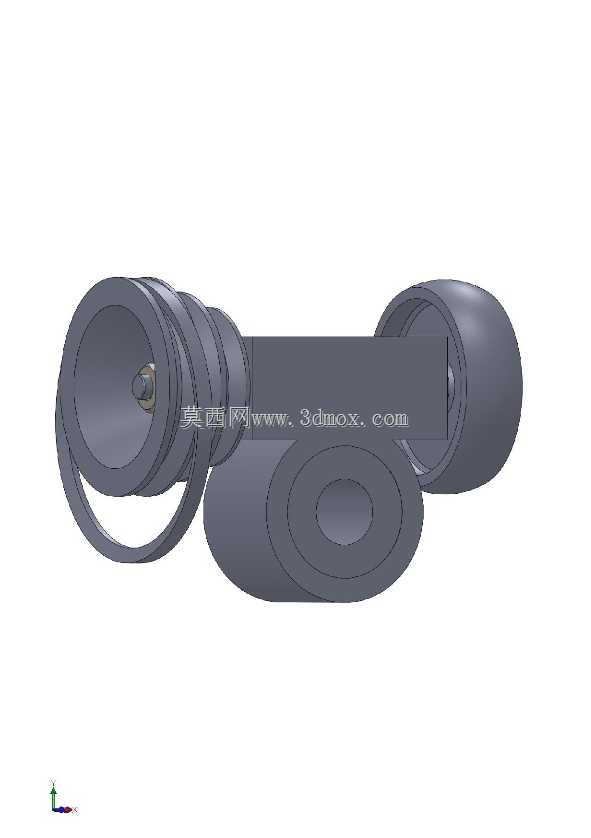

  从结构组成来看,整套组件包含多组不同直径的盘状轮体、同轴衔接的筒状轴套段以及端部的圆弧封头件,所有回转件均围绕同一根主轴线排布,属于典型的定轴轮系布局。大直径轮体的轮缘预留了适配平皮带或者V型带的安装槽位,轮面加工出均匀的环形凹槽,工作时皮带嵌入槽内,依靠侧面摩擦力传递动力,相比平轮传动能有效避免皮带跑偏脱落;小直径轮盘则可作为联轴器对接端或者次级传动轮,和相邻轴段通过止口定位、键连接周向固定,保证扭矩传递过程中轮体和轴之间不出现相对滑转。端部的圆弧封头属于防护结构件,装配后覆盖轴端的紧固件外露部分,既可以避免运转过程中人员触碰旋转部件造成伤害,也能阻挡粉尘、切削液进入轴承配合位,延长转动副的使用寿命。

  设计阶段首先确定的是传动比匹配关系,根据输入端电机额定转速和从动端工作转速要求,反推主从动轮的分度圆直径比值,轮径差控制在合理区间内,避免小轮包角过小导致皮带打滑。轴向尺寸排布上,各轮体之间预留了标准宽度的间隙,一方面给皮带安装、张紧调整留出操作空间,另一方面防止运转过程中相邻轮面发生摩擦剐蹭;轴段的直径按照扭转强度计算确定,承受扭矩的截面选取足够的抗扭截面系数,键槽位置避开应力集中区域,轴肩高度按照轴承内圈定位要求设计,既保证轴承轴向定位可靠,又方便后续拆卸维护。

  安装边界方面,整套轮组的轴向总长度和最大回转半径都按照设备内部安装空间校核,最大轮体的外圆和周边机架、护罩之间保留不小于安全间隙的距离,避免运转时发生运动干涉。轮组的支撑位选配标准深沟球轴承,轴承座和设备机架的安装面设置定位止口,保证两根传动轴的平行度误差控制在允许范围内,皮带张紧后两侧拉力均匀,不会出现单边磨损过快的问题。实际装配时,先将轴套、轮体依次穿入主轴,通过平键完成周向固定,轴端用锁紧螺母或者端盖压紧,再将轴承压装到轴颈位置,整体落位到机架轴承座后,调整两轴中心距到皮带规定的张紧量,手动盘车确认所有回转件无卡滞、无异常摩擦后再投入带载运行。

  结构细节上,轮体的腹板采用减重开孔设计,在保证轮缘刚性、满足传动强度要求的前提下降低整体转动惯量,设备启停阶段的冲击载荷更小,传动平稳性更好。不同轮体的配合面选取不同的公差等级,和轴配合的内孔采用过渡配合,保证周向固定可靠;轮缘传动面的加工粗糙度满足皮带摩擦传动要求,既不会因为表面过于光滑导致摩擦力不足,也不会因为粗糙度过大加剧皮带磨损。这套结构没有复杂的异形曲面,全部为回转类特征,加工工艺性好,轮体可选用棒料车削成型,量产场景下也可采用铸造毛坯后精加工轮面和内孔,制造成本可控,维护时仅需定期检查皮带磨损量、轴承润滑状态,易损件更换便捷,能够长期稳定完成动力传输工作。
