四缸内燃机曲轴总成结构设计

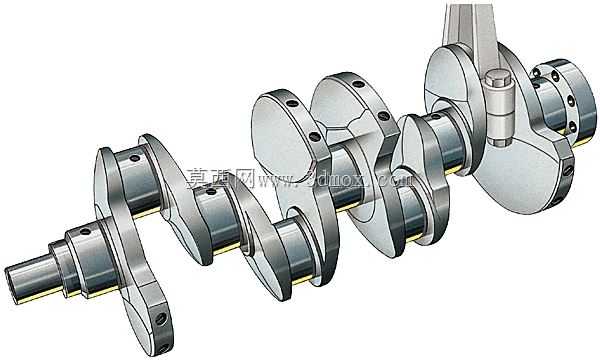

　　曲轴是往复式内燃机里承担动力输出的核心回转件，整套结构围绕活塞往复运动到旋转扭矩输出的转换逻辑搭建，在乘用车四缸汽油机、轻型柴油机以及小型固定式动力机组中都有广泛应用。建模阶段首先要匹配整机缸心距参数，这款四缸曲轴采用全支承结构布局，五个主轴颈分布在相邻曲柄之间，每段曲柄销对应一组连杆装配位，曲拐按照1-3-4-2的发火顺序错开相位布置，运转时可抵消大部分二阶往复惯性力，降低整机怠速振动幅度。

　　从实际装机场景来看，曲轴前端轴颈预留皮带轮、正时齿轮以及油封的安装轴段，轴肩位置设计有定位台阶，装配时可直接抵靠正时齿轮端面完成轴向定位，后端法兰盘预留飞轮连接螺栓孔，孔位分布圆直径与飞轮总成安装孔完全匹配，法兰端面设置定位止口，保证飞轮回转中心与曲轴主轴颈同轴度控制在0.02mm以内。整体轴向尺寸需要严格匹配缸体曲轴箱的内腔宽度，主轴颈直径、曲柄销直径的选型要兼顾轴瓦承压面积与曲轴箱镗孔的加工工艺性，主轴颈与曲柄销之间的重叠度设计足够大，可大幅提升曲轴的抗弯疲劳强度，避免高负荷工况下轴颈过渡位置出现裂纹。

　　结构细节上，每块曲柄臂都集成平衡重结构，平衡重的扇形轮廓经过惯性力匹配计算，重量分布朝向曲拐的反方向，运转时可抵消连杆活塞组件产生的离心惯性力，降低主轴承的载荷峰值。曲柄销与主轴颈的过渡位置全部采用圆角滚压结构，圆角半径避开应力集中的尖锐拐点，轴颈表面设计有润滑油道孔，斜向油道从主轴颈内壁贯通至曲柄销表面，发动机运转时压力润滑油可通过缸体主轴承油槽进入曲轴内部油道，持续为连杆轴瓦供给润滑介质，避免轴瓦干磨烧蚀。

　　建模过程中需要严格管控各轴段的形位公差：所有主轴颈保持同轴，圆柱度公差控制在0.005mm范围内，曲柄销轴线与主轴颈轴线的平行度误差不超过0.01mm，各曲拐的相位角偏差控制在±0.5°以内，避免装机后活塞出现偏磨、连杆运动卡滞的问题。曲轴的轴向定位采用中间主轴颈两侧的止推片结构，对应轴颈位置设计有加宽的止推面，止推面的平面度以及与主轴颈轴线的垂直度都有明确要求，可承受离合器接合、皮带轮传动带来的轴向窜动力，把曲轴轴向间隙稳定在0.1-0.3mm的合理区间。

　　外形边界方面，曲轴回转时平衡重的外圆轨迹需要和缸体曲轴箱的内壁保留足够安全间隙，避免高速运转时平衡重与缸体发生运动干涉，前端轴段的伸出长度要覆盖正时罩壳、皮带轮的安装厚度，后端法兰的密封面位置要匹配后油封的安装尺寸，防止机油从曲轴前后端泄漏。材料选型通常采用调质锻钢或者球墨铸铁，锻钢曲轴的曲柄臂经过模锻成型，内部金属流线沿曲拐轮廓连续分布，疲劳强度远高于切削加工的分体结构，轴颈表面后续会做高频淬火处理，硬度达到HRC50以上，提升轴颈的耐磨性能，延长整机大修周期。

　　在配套设计环节，曲轴的轴颈尺寸要和标准轴瓦的规格完全适配，轴瓦的宽度、油槽位置都要和曲轴轴颈一一对应，飞轮螺栓的预紧力、连杆螺栓的装配空间都要在建模阶段提前校核，避免装配工具无法伸入操作。整套模型完整还原了曲轴从前端油封轴颈、各档主轴颈、曲柄销、平衡重到后端飞轮法兰的全部结构特征，没有省略油道、圆角、螺栓孔这些工艺细节，可直接用于发动机总成的运动干涉校验、曲轴疲劳强度仿真分析，也能作为曲轴加工工艺编制、工装夹具设计的参考依据，覆盖从概念设计到样机试制的全流程结构验证需求。
