块表钻孔机修复结构三维设计

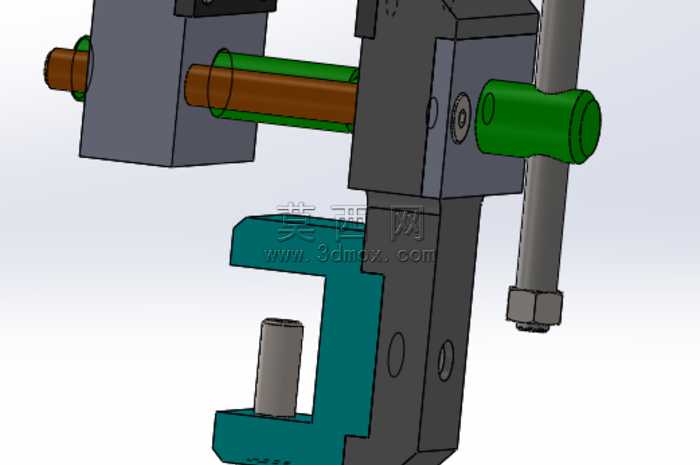

本作品为块表钻孔机修复项目的三维结构设计，整体建模过程依托参数化三维设计环境完成，首先对原有故障钻孔机的失效部位进行逆向测绘，提取各配合部件的尺寸公差与装配关系，将原有磨损、变形的结构件逐一进行参数化重构。建模阶段按照实际装配层级拆分零部件，分别建立基座夹持模块、进给导向模块、动力传动模块的独立零件模型，其中青绿色的夹持基座采用C型开口结构，建模时重点优化了夹持面的平行度公差，保证装夹块表工件时的定位精度，避免钻孔过程中出现工件偏移问题。棕色的导向轴与绿色的调节手柄采用间隙配合的装配关系，建模时预留了合理的配合公差，同时在导向轴表面添加了模拟镀铬层的金属材质，调节手柄则赋予防滑磨砂塑料材质，基座主体采用灰铸铁材质表现，通过不同材质的粗糙度、反光度参数调整，渲染后清晰区分不同功能的零部件。结构设计上针对原设备的故障点进行优化，将原有的一体式易磨损夹持座改为可更换镶块结构，导向部位增加了润滑注油孔结构，进给手柄的力臂长度经过参数化调整，降低操作时的施力强度，同时在竖向支撑柱底部增加了锁紧螺母结构，方便调整设备的工作高度。设计过程中通过三维软件的干涉检查功能，逐一验证各活动部件的运动行程，确保调节手柄转动、导向轴进给、夹持座锁紧的过程中无部件碰撞，同时对关键受力部位进行了有限元初步校核，保证修复后的结构强度满足钻孔加工的负载要求。整体模型完整还原了修复后钻孔机的装配状态，各零部件的装配约束完全参照实际设备的装配逻辑设置，可直接用于生成加工图纸、指导维修装配，也可作为同类小型钻孔设备结构优化的参考案例，通过三维建模的方式提前验证修复方案的可行性，避免线下维修时的反复试错，降低维修成本与周期。
