带钩拉伸弹簧精密三维结构

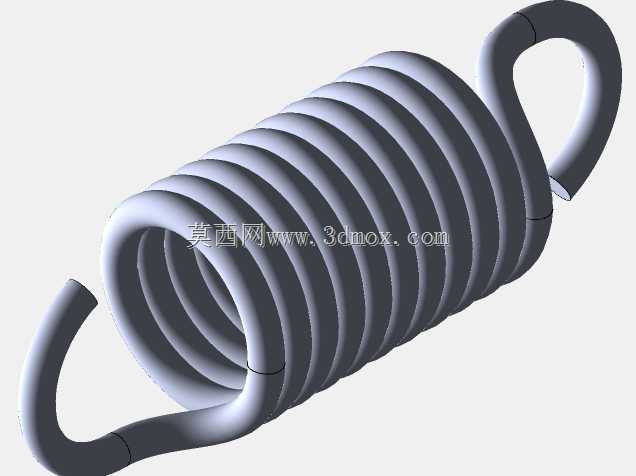

　　这款带端钩的圆柱螺旋拉伸弹簧，在常规轻工装备、通讯终端工装、小型复位机构里承担拉力储能与位置回位的作用。从结构形态看，簧体采用等节距密圈螺旋排布，两端一体延伸出圆环形挂钩，挂钩与簧身通过平滑过渡弯段衔接，没有额外焊接接头，避免了焊缝位置在交变载荷下萌生裂纹的隐患。

　　实际选型时，这类弹簧常布置在需要持续提供张紧力的工位：比如翻盖机构的开合阻尼辅助、小型夹具的松开复位、通讯设备插拔模块的预紧限位、门窗联动构件的拉力补偿。和压簧不同，拉伸弹簧在自由状态下簧圈之间基本贴合，工作时受轴向拉力才会逐圈张开，初始预紧力可以通过端钩安装位置的微调来设定，这一特性让它在空间紧凑、无法布置压簧导向杆的场景里更有优势。

　　建模过程中，簧身部分采用扫掠特征生成：先绘制螺旋线路径，再以簧丝直径为截面轮廓沿路径扫掠，螺旋线的圈数、中径、节距三个参数直接决定弹簧的刚度区间——簧丝直径越粗、中径越小、有效圈数越少，弹簧刚度越高，能承受的极限拉力越大，但允许的拉伸变形量会相应降低。两端挂钩的建模需要单独绘制三维弯曲线轨迹，轨迹在和螺旋线首尾衔接的位置要保证曲率连续，否则扫掠出来的实体在衔接处会出现截面突变，实际加工绕制时也会在弯折位置产生应力集中。

　　安装边界方面，两个端钩的中心距是核心安装尺寸，自由状态下的钩内孔直径要匹配装配位的挂轴直径，通常挂轴直径取钩内孔直径的八成左右，预留少量活动间隙，避免弹簧受拉时端钩被卡滞无法随动偏转。簧身的外径要和周边避让腔保持至少半个簧丝直径的间隙，防止弹簧拉伸过程中簧圈径向蹭到周边零件，造成摩擦异响和表面镀层磨损。

　　从受力特性分析，拉伸弹簧的失效大多出现在端钩和簧身的过渡弯段：这个位置在受拉时同时承受弯曲应力和扭转切应力，应力水平比簧身中段高出三成以上，所以建模时过渡段的弯曲半径不能过小，一般取簧丝直径的两倍以上，绕制加工时这个位置也不允许出现钳口夹伤、折弯凹痕。如果应用场景存在频繁往复拉伸的交变载荷，还可以在三维结构里预留端钩加强弯的设计空间，把挂钩根部的弯折角度做缓，降低局部应力峰值。

　　和普通闭口拉伸弹簧不同，这款模型的端钩采用整圆环形挂钩，挂装后不容易从挂轴上脱出，适合有振动冲击的移动设备场景；簧丝表面的圆滑过渡也适配后续的镀锌、喷塑或者电泳表面处理，三维模型里所有棱边都做了曲率顺接，没有尖锐转角，和实际弹簧绕制完成后的实物形态高度吻合。结构工程师在布局装配时，可以直接参考模型的外轮廓做腔体避让，模拟弹簧在最大拉伸长度下的形态，校验极限工位时簧身不会和周边线缆、结构筋位发生干涉，也能通过调整螺旋中径和圈数快速迭代出符合拉力要求的定制版本，不用重新从零搭建扫掠路径，大幅缩短弹性元件的选型改型周期。
