纯电动乘用车辆管式承载底盘车架结构

　　这套底盘结构面向小型纯电动乘用车辆的前期开发场景，核心作用是把动力总成、储能电池、行驶悬架、转向机构以及车身覆盖件的安装关系统一到同一套承载框架上，避免后续总装阶段出现点位干涉、载荷传递路径断裂或者维护空间不足的问题。从实际装车逻辑来看，底盘并非单纯的焊接拼装骨架，而是整车所有受力的基准：前部框架预留电机及传动部件的安装点位，后部区域规划电池包的安放空间，四周延伸出的支座直接对接悬架、减震器与车轮端连接件，中部贯通的纵梁则承担整车弯曲、扭转工况下的主要载荷。

　　设计思路上优先区分了两大核心部件的布置边界：电机布置在车头区域，可缩短动力到前轮的传动链路，减少传动杆件数量，也让前部配重更贴近转向轮，提升低速操控响应；电池布置在底盘后部及中下区域，利用车架下部的平整空间安放，一方面降低整车质心，减少过弯侧倾趋势，另一方面把重量较大的电池包约束在车架纵梁之间，碰撞或颠簸时载荷可通过周边框架分散传递。框架采用弯折管材与拼接梁体组合的形式，弧形上拱杆件在乘员舱下部形成侧向防护边界，既给电池舱留出围合防护空间，也能在侧面受力时通过杆件变形吸收部分冲击。

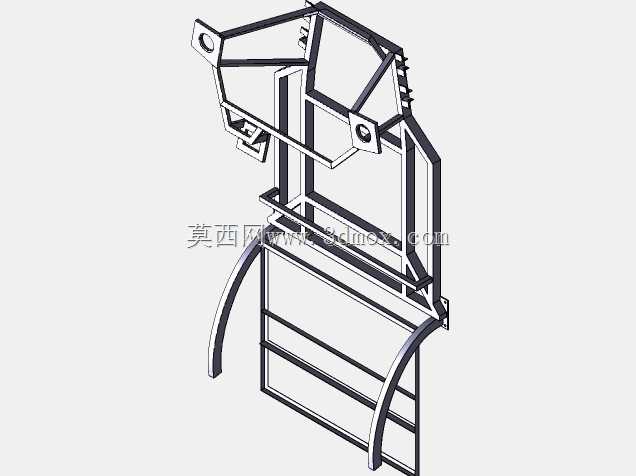

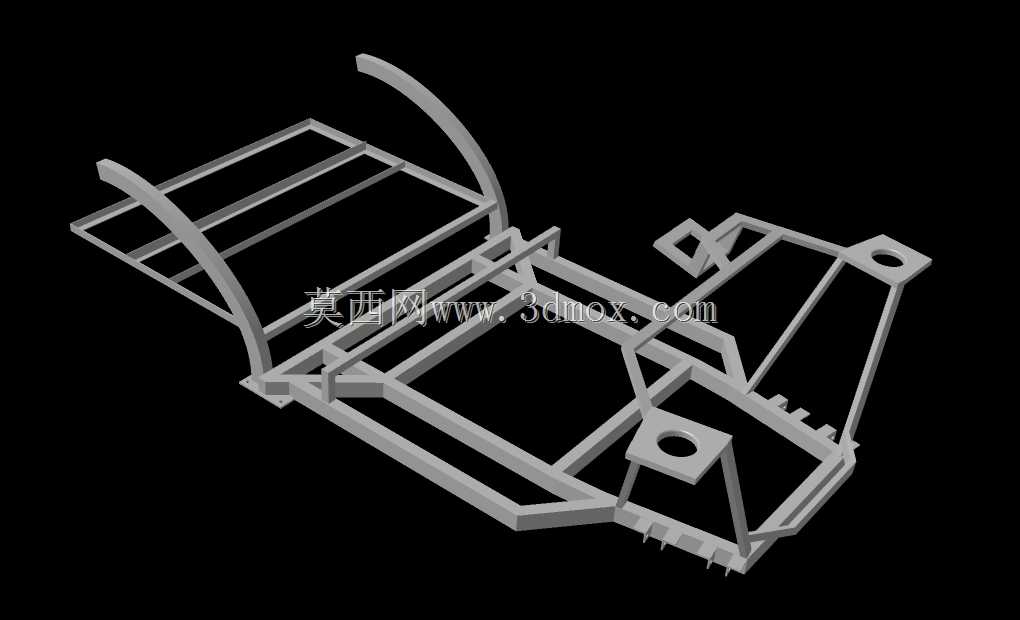

　　从结构外形来看，整体呈前窄后宽的梯架衍生形态，前部收拢的框架适配电机、转向机的紧凑安装需求，后部延展的矩形框体匹配电池包的矩形外轮廓，多根横向横梁按载荷分布间隔布置，每道横梁既作为纵梁的抗扭支撑，也对应电池包吊点、车身固定点的安装位置。车架上预留的带孔凸台、支座端面均为机加工安装基准，孔位间距按照悬架硬点、电机安装法兰、电池包吊耳的标准接口匹配，安装时无需在主梁上现场扩孔，保证装配同轴度与连接强度。

　　工程建模过程中，首先需要锁定整车轴距、轮距这两个核心边界，再反向推导纵梁的跨度与横梁的排布间距：纵梁截面尺寸需满足满载弯曲工况下的挠度要求，横梁间距则要避开电池包的冷却管路、高压线束走向，同时给底部护板留出安装间隙。前部电机舱的框架开口尺寸，要同时覆盖电机本体、减速器以及冷却管路的拆装空间，保证售后维护时可从下方直接吊出动力总成，无需拆解周边主体梁体；后部电池舱的围合杆件内轮廓，要比电池包外轮廓单边预留10到15毫米的装配间隙，既抵消焊接变形带来的尺寸误差，也可填充缓冲垫隔绝行驶振动。

　　实际应用中，这类管式底盘非常适合小批量定制电动车、校园代步电动车、低速纯电通勤车的开发，相比冲压一体式底盘，管材拼接结构改型成本低，调整轴距或电池容量时，仅需改动纵梁长度与横梁位置，无需重新开发大型冲压模具。建模时需重点校核悬架安装点的局部刚度：减震器支座、转向拉杆固定点处需额外加焊加强筋或加厚连接板，避免反复冲击出现焊点开裂；电池包安装点要均匀分布在横梁与纵梁的交接位置，让电池重量直接传递到主承载梁上，不要让薄弱的辅助支腿单独承重。

　　框架的离地间隙边界也需要在建模阶段同步确认：底盘最低处的横梁下表面要满足整车通过性要求，避开颠簸路面的凸起磕碰，同时电池包底部要额外预留护板安装空间，防护路面石子撞击。前部弧形杆件的弯曲角度既要满足前部碰撞的吸能导向，也不能侵入电机的运转空间，后部框架的外翻支座要和后悬架的摆臂运动轨迹做运动干涉校验，保证车轮上下跳动时不会摩擦梁体。整套结构把动力、储能、行驶三大系统的安装需求整合在同一基准框架内，所有安装孔位、连接端面、间隙边界都在三维环境中完成匹配校验，可直接用于后续的工程出图、焊接工装设计以及样车试制装配。
