车辆减震悬挂支柱总成结构设计

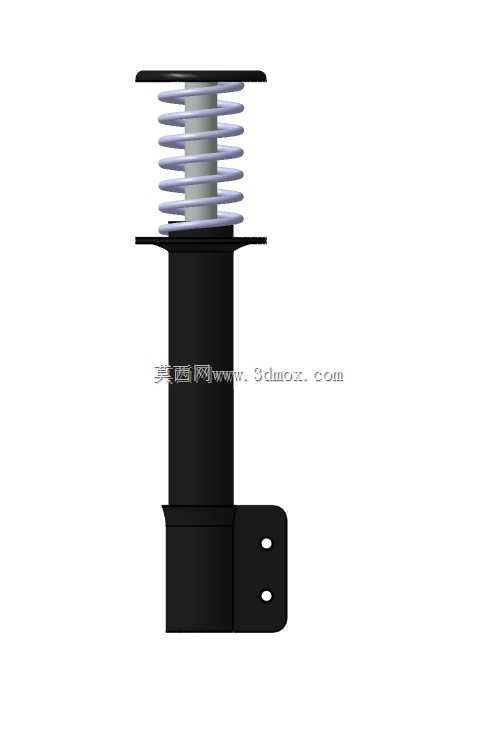

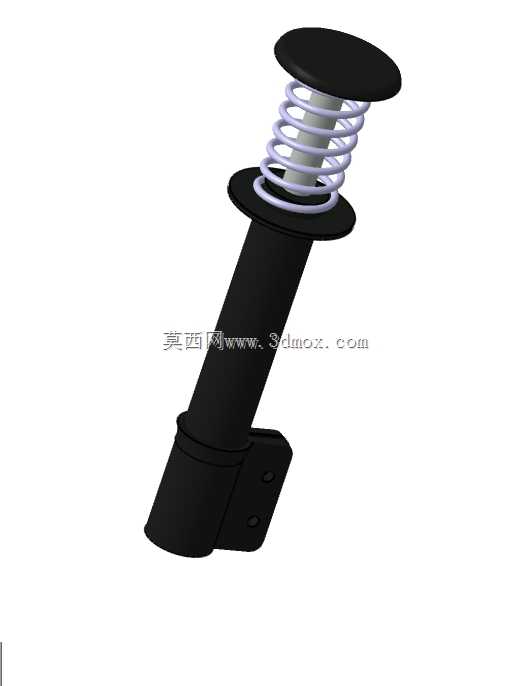

　　这套悬挂总成的三维结构，是面向乘用车辆底盘减震场景完成的支柱式部件设计，核心作用是承接车轮与车身之间的垂向载荷，过滤路面颠簸带来的冲击，同时约束弹簧往复弹跳的多余位移，保证轮胎接地附着力与行驶操控稳定性。从结构布局来看，总成下部为阻尼减震筒主体，筒身侧面延伸出L型安装支座，支座上预留两个同轴安装孔，用于和转向节或者下摆臂支座完成螺栓刚性连接，安装孔位的孔距、支座折弯高度都按照底盘硬点坐标做了边界约束，装车时不需要额外改动周边摆臂、转向拉杆的布置空间。减震筒顶端穿出螺旋弹簧的中心导向区域，弹簧上下两端分别抵靠顶部弹簧托盘与筒身中部的下托盘，上下托盘均做了翻边限位结构，弹簧圈落座后不会在侧向力作用下发生滑脱、偏磨。顶部托盘上方预留了车身连接的安装端面，整车装配时该端面通过塔顶轴承与车身轮罩内的减震塔座相连，形成完整的传力路径：路面冲击先从下部安装支座传入阻尼筒，一部分能量由筒内液压阻尼结构转化为热能耗散，剩余的往复冲击力由螺旋弹簧通过压缩形变吸收，再缓慢释放，避免冲击直接传递到车身座舱。

　　建模过程中首先确定了减震筒的外径与行程边界，筒身主体采用等径圆柱结构，下部支座与筒身的衔接位置做了加厚凸台，避免车辆过弯时侧向载荷集中在焊缝区域出现应力开裂。螺旋弹簧的线径、圈数、自由高度按照目标载荷下的静挠度要求匹配，弹簧两端的支撑圈做了并圈磨平处理，保证和托盘接触面完全贴合，不会出现点接触导致的局部压痕。弹簧中径和减震筒外径之间预留了均匀的径向间隙，车辆满载压缩到极限行程时，弹簧内侧不会和筒身外壁发生摩擦剐蹭，长期运行也不会出现弹簧涂层磨损锈蚀的问题。

　　实际装车场景里，这类麦弗逊式悬挂支柱多用于前置前驱车型的前桥位置，相比双叉臂悬挂结构更紧凑，占用轮舱内部的横向空间更小，给变速箱、驱动半轴、制动管路留出了充足的布置余量。设计时校核了几个关键边界：一是最大压缩行程下，弹簧压并高度要大于减震筒的极限缩进行程，避免弹簧压并后刚性撞击顶胶；二是最大拉伸行程时，弹簧不能出现松旷脱出，上下托盘的限位翻边高度要覆盖弹簧端头的径向位移量；三是侧面安装支座的两个安装孔中心连线要和转向节的安装面完全平行，螺栓锁紧后支座端面不会出现附加安装应力。阻尼筒的底部端面做了封盖结构，侧面支座的折弯圆角按照钣金冲压工艺要求设置，避免折弯处出现应力集中断裂，整个总成的外形轮廓在轮舱内运动时，和周边轮胎、制动卡钳、轮罩内衬都预留了安全间隙，即便方向盘打到最大转角、悬挂同时完成上下跳动，也不会发生运动干涉。

　　从结构功能拆分来看，弹簧承担承载与缓冲的主要作用，阻尼筒负责抑制弹簧的多余震荡，两者同轴布置的方案让整个部件的集成度很高，底盘装配时可以作为总成件整体上线安装，不需要在车身上分别装配弹簧与减震器，大幅提升总装工位的装配效率。建模时所有配合面都按照实际装配公差预留了间隙，弹簧托盘和筒身的配合段设置了定位轴肩，焊接时可以快速定位不需要额外工装夹持，侧面安装支座的孔位公差按照H7级精度设置，保证和转向节装配时螺栓可以顺利穿入，不需要现场铰孔修正。
