12V铅酸启动蓄电池外观结构数模

　　该三维数模还原的是常规12V铅酸启动蓄电池的完整外观与接口结构，这类部件在车载供电、小型备用电源系统、工程机械低压供电回路里属于基础储能单元，建模时优先保证外部装配边界、端子位置和维护结构的可参考性，方便在整机布局阶段直接调用做干涉检查与安装空间校核。

　　从实际使用场景看，这类方形铅酸电池最常见的安装位置是燃油车辆发动机舱、电动托盘车底盘侧舱、小型发电机组机架旁，也会作为门禁后备电源、户外监控设备的储能件固定在设备柜下层。它的核心作用有两部分：发动机启动瞬间提供大电流输出，带动起动机完成点火；在发电机未工作或者负载瞬时峰值超过发电能力时，补充供电，同时稳定整车低压电网的电压波动，避免车载电控元件受电压尖峰冲击。

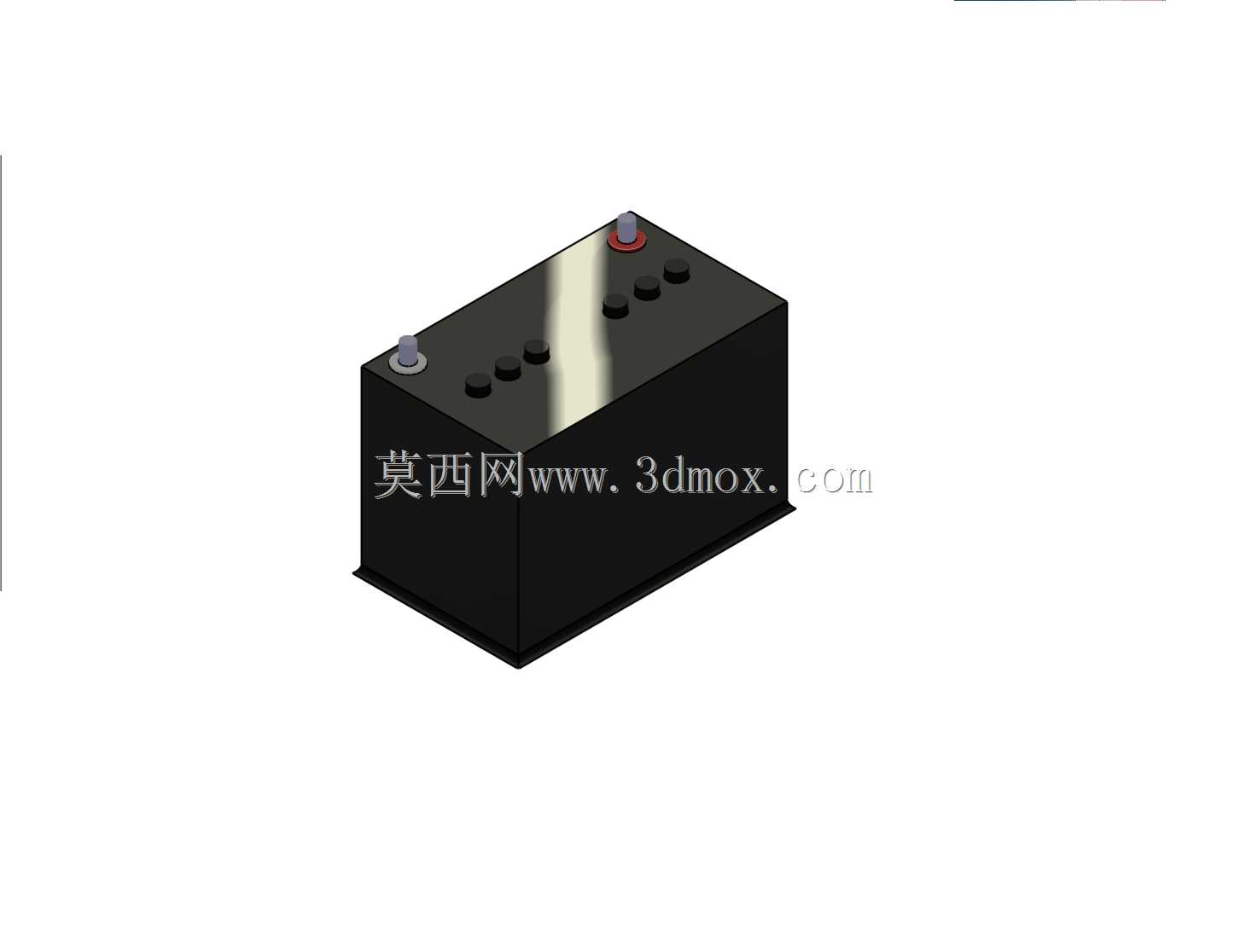

　　数模的外形采用长方体硬质壳体造型，壳体侧壁做了轻微的拔模斜度，既对应实际注塑/橡胶外壳的脱模工艺，也让电池在推入安装托架时具备导向余量。顶面的结构细节还原度较高：左右两端分别布置正负极接线柱，其中正极柱带有红色标识区分极性，接线柱采用凸起的圆柱台结构，外围预留了接线端子压紧的操作空间，周边没有过高的凸起特征，保证夹箍式或者螺栓式电瓶线接头可以顺利落位、拧紧，不会和周边舱体棱边发生磕碰。顶面沿长度方向排布的六个圆形注液盖，对应铅酸电池内部六个2V单格的维护口，实际产品中可以通过这些口补充蒸馏水、检测电解液液位，建模时把每个盖体的凸起高度、相邻间距都按实物比例做出，在做电池上方的线束、固定压条布局时，就能提前避开维护操作空间，不会出现后续保养时扳手无法伸入、压条挡住注液口的问题。

　　设计思路上，这类储能部件的数模不需要还原内部极板、电解液结构，结构工程师在整机设计阶段调用该模型，核心需求是拿到准确的外部包络、安装点位和接口坐标。壳体底部为平整基准面，可以直接落在电池托架的支撑钢板上，托架一般会做翻边挡沿，四周挡住电池侧壁，限制车辆颠簸时的横向窜动；顶部通常搭配一根金属压杆或者尼龙绑带，跨接在电池顶面两侧，两端固定在托架支架上，数模顶面预留的平整区域完全可以兼容压条的布置，压条不会压到接线柱或者注液盖，符合车载部件的固定规范。

　　安装边界方面，该电池的长宽高比例符合常规中小容量启动电瓶的尺寸区间，布置时首先要保证接线柱外侧预留至少15mm的接线操作空间，正极接线柱和周边金属车架、管路之间要保留足够的绝缘间隙，避免短路风险；电池本体和发动机排气侧的高温部件之间必须留出隔热间距，或者加装隔热板，防止高温环境加速壳体老化、电解液蒸发。由于铅酸电池重量较大，托架的支撑面要完全覆盖电池底部受力区域，不能仅用边缘条带承托，避免长期振动下壳体底部变形开裂。数模顶面的端子高度、注液盖凸起尺寸都可以作为高度方向的校核基准，上方布置的引擎盖内饰、线束总成最低点要高于这些凸起，避免装配压损部件。

　　在电气配套层面，该12V电池的输出接口适配标准电瓶接线端子，选型时可以根据整机的静置耗电、启动电流需求匹配对应容量等级，数模的外形尺寸也能对应不同容量段的壳体大小变化规律，工程师在同平台衍生车型设计时，只需要缩放对应长宽高参数，就能快速调整电池舱的布局尺寸，不用重新从零绘制基础外形。壳体侧面的平整大面还预留了贴标区域，实际生产中可以在该位置粘贴参数标识、警示标识，数模里该区域没有多余加强筋或者凸起，保证标签粘贴平整。

　　整个模型的结构细节完全服务于装配设计场景，没有冗余的内部特征，在做设备总装时，既能完成静态的间隙检查，也可以模拟电池拆装的路径：确认从设备舱取出电池的过程中，不会被周边的车架梁、管路接头卡住，提前优化舱口的开口尺寸和周边部件的排布位置，减少后期样机装配时出现的装配干涉问题。
