八辐条铝合金汽车轮毂结构设计

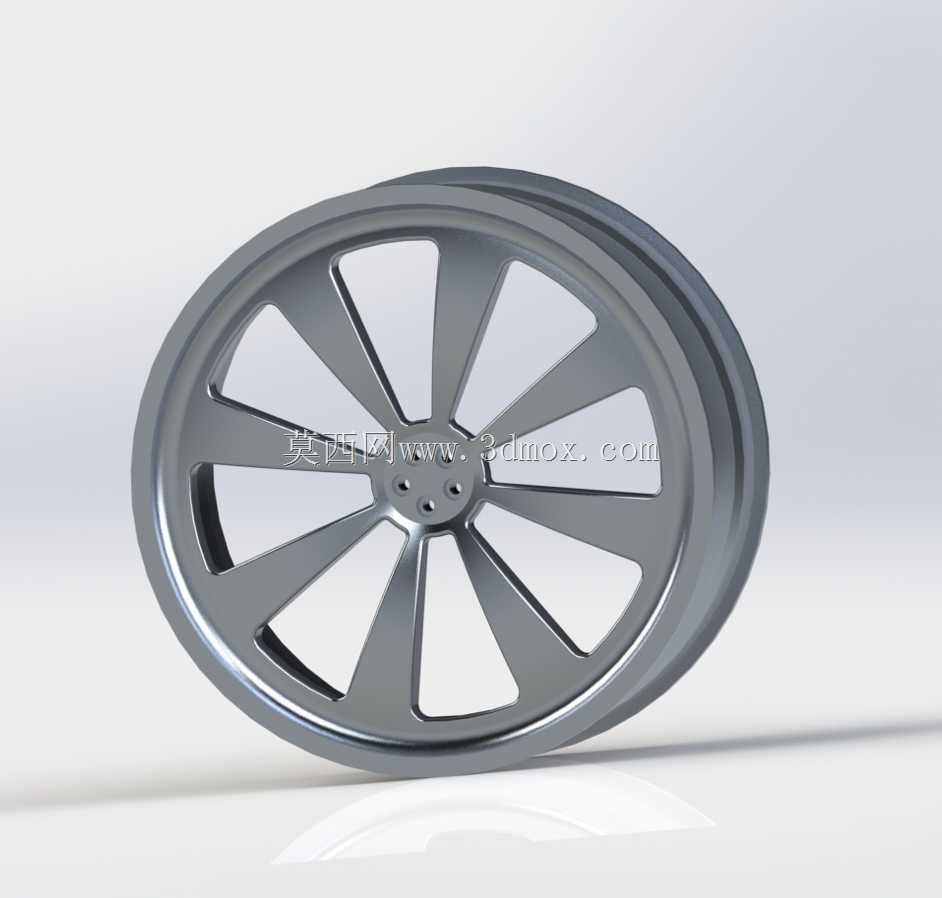

　　该轮辋结构围绕乘用车与改装赛车的承载需求展开，轮辐采用八道主辐条对称布置，辐条从中心安装盘向外缘轮辋平滑延展，截面宽度随径向位置逐步收放，既保证载荷从螺栓安装面到胎圈座的连续传递，也在辐条间形成较大镂空区域，利于制动盘散热气流通过。中心部位设置轮毂安装法兰面，螺栓孔按整车轴头匹配关系圆周均布，孔位周边保留足够凸台厚度，以分散预紧力并避免局部应力集中；中心避让孔与轴头外圆形成装配间隙，安装端面的平面度直接影响车轮跳动量，建模时需将配合面与装饰面分开处理。

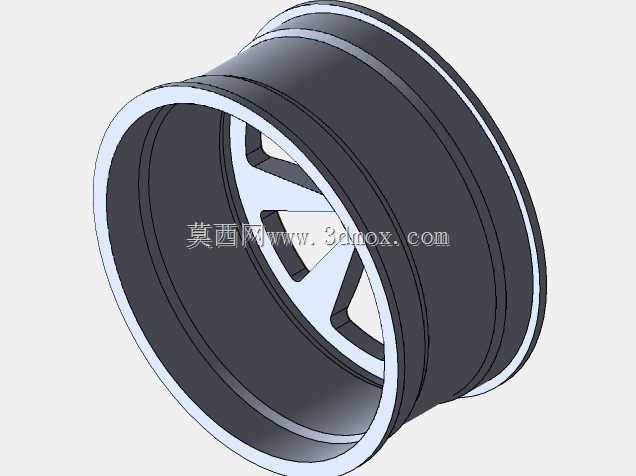

　　轮辋部分按照轮胎装配边界建立，外缘包含胎圈座、轮缘凸峰与槽底过渡曲面，这些区域决定轮胎充气后的贴合状态，不能仅凭外观曲面代替。轮缘宽度、直径方向的胎圈座直径以及槽底下沉量，都要与选定轮胎规格和整车偏距要求对应；偏距变化会改变轮距并影响轴承载荷，因此在结构方案阶段就要把安装面到轮辋中心面的距离作为关键边界锁定。

　　从受力路径看，车辆垂向载荷经轮胎进入轮辋筒体，再通过轮辐汇聚到中心安装盘；制动扭矩与驱动扭矩则由螺栓摩擦面传递至辐条。八辐条布局使相邻辐条夹角均匀，弯道侧向力作用下各辐条受力差异较小，辐条根部与轮辋交接处采用大圆角过渡，可降低铸造或锻造毛坯在交变载荷下的裂纹风险。若面向赛车工况，还需在辐条根部、螺栓孔桥位和轮缘内侧进行轻量化挖槽，但挖槽不能切断主承载截面，壁厚应沿应力梯度变化，而不是均匀削薄。

　　建模过程中，旋转对称特征适合先构建单根辐条的主承载曲面，再通过圆周阵列完成整体造型；轮胎配合面应优先保证尺寸准确，外观面可在结构面确认后再增加拔模斜度与装饰倒角。轮辋筒体壁厚、辐条背面加强筋、气门嘴开孔位置都需要在装配状态下检查：气门嘴应避开辐条遮挡并保留充气工具操作空间，制动卡钳旋转包络不能与辐条内侧面干涉，转向极限位置下轮缘外侧还需与翼子板、减振器和悬架摆杆保留安全间隙。

　　该类部件既服务于日常乘用车的行驶承载，也可用于赛车改装场景下的外观与性能协同设计。实际选型时，轮毂直径、宽度、孔距、中心孔、偏距和螺栓规格共同决定互换性；三维模型则需把这些安装边界与制动系统、轮胎、转向节的空间关系一并表达，使后续工程图、加工毛坯和强度校核都能直接引用。
