钢管桁架式赛车承载车架结构设计

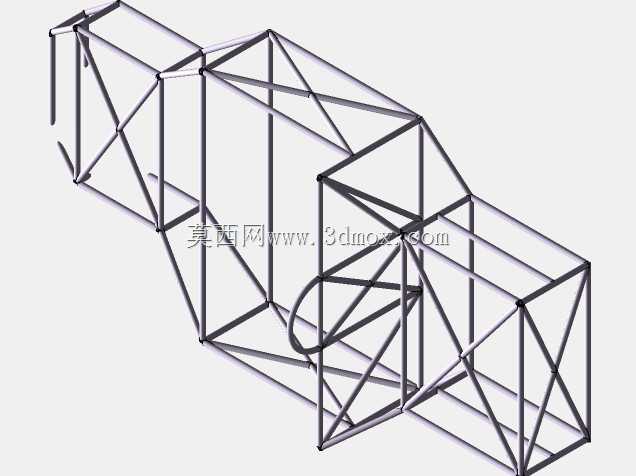

　　这套空间管架结构面向场地竞速类赛车的底盘承载需求搭建，整体采用圆管杆件拼接成空间桁架体系，完全区别于量产乘用车的冲压钣金承载式车身，所有载荷传递路径都通过管材轴线完成，节点处尽量让杆件中心线汇交，避免在接头位置产生附加弯矩，这也是管架赛车在赛事改装、大学生方程式赛车、越野巴吉车开发里最常用的底盘构型思路。

　　从实际装车边界来看，车架前段预留出动力总成的安装空间，桁架围合出的舱体轮廓可以容纳发动机、散热器以及前悬安装点，杆件排布在车头区域做了斜向交叉支撑，正面受冲击时可以通过多根斜管逐级溃缩吸能，不会让撞击力直接穿透到驾驶区域。中段是核心的驾驶舱承载区，两侧纵向主桁沿乘员舱侧边贯通，搭配横向横梁与X型斜撑，围成足够刚性的生存空间，侧面防撞、翻滚防护的载荷都可以通过侧边管梁传递到前后主结构；舱内的安装点位可以直接对接座椅滑轨、安全带锚点、方向盘立柱以及踏板组，所有安全件的固定点都落在三杆以上交汇的节点附近，避免在单根悬空管材上开孔焊接安装支座。后段桁架向后延伸，围合出后桥、差速器、后悬摇臂或者悬挂连杆的安装区域，尾部的斜撑布局把驱动系统的加速、制动反力分散到整个主环结构，传动系工作时的扭转冲击不会集中在局部焊缝上。

　　建模过程中每一根圆管的走向都经过受力逻辑校核：纵向主管承担整车弯曲工况的主要拉压载荷，横向管负责约束左右两侧纵梁的相对错位，斜向腹杆则把座舱受到的侧向离心力、过弯扭转力矩拆解成沿管材轴向的分力，相比纯矩形框架，增加交叉斜撑后整个底盘的抗扭刚度可以提升数倍，过弯时车架不会出现明显的弹性形变，悬挂的几何参数也能在动态行驶中保持设计值，不会因为车架本体变形导致四轮定位参数漂移。

　　外形尺寸方面，整个管架的宽度控制在赛车轮距内侧，两侧外沿不会超出轮胎包络，避免飞石剐蹭或者碰撞时主承力管直接受力；轴距方向的杆件分段对应前后悬安装硬点，前端伸出的管段预留出前防撞缓冲结构的安装位置，后端延伸段可以固定尾翼支架、排气吊挂以及后置散热组件。管材对接的节点全部采用相贯线切口处理，圆管端部按照对接杆件的外壁曲面切出贴合坡口，焊接时可以实现全周角焊缝连接，既减少接头处的应力集中，也能保证焊缝有效受力面积足够。

　　在工程落地场景里，这类管架底盘不需要大型冲压模具，小批量定制赛车、改装赛事车辆都可以直接按照三维模型的杆件坐标下料、弯管、组焊，工装台架上按照数模点位定位夹具就能保证装配精度；结构本身镂空通透，发动机、油路、线束、散热管路都可以从桁架间隙中排布，后期维护时不需要拆解大面积覆盖件就能触及各个总成。同时桁架的模块化分区也方便针对不同赛事规则调整：需要加装防滚环时可以直接在座舱顶部补焊环形管梁，需要更换不同动力总成时只需要调整前段发动机安装支座的点位，主受力桁架的核心杆件不需要大规模改动，兼顾了改装灵活性和整车刚性表现。
