八辐合金轮辋半光滑运动轮胎

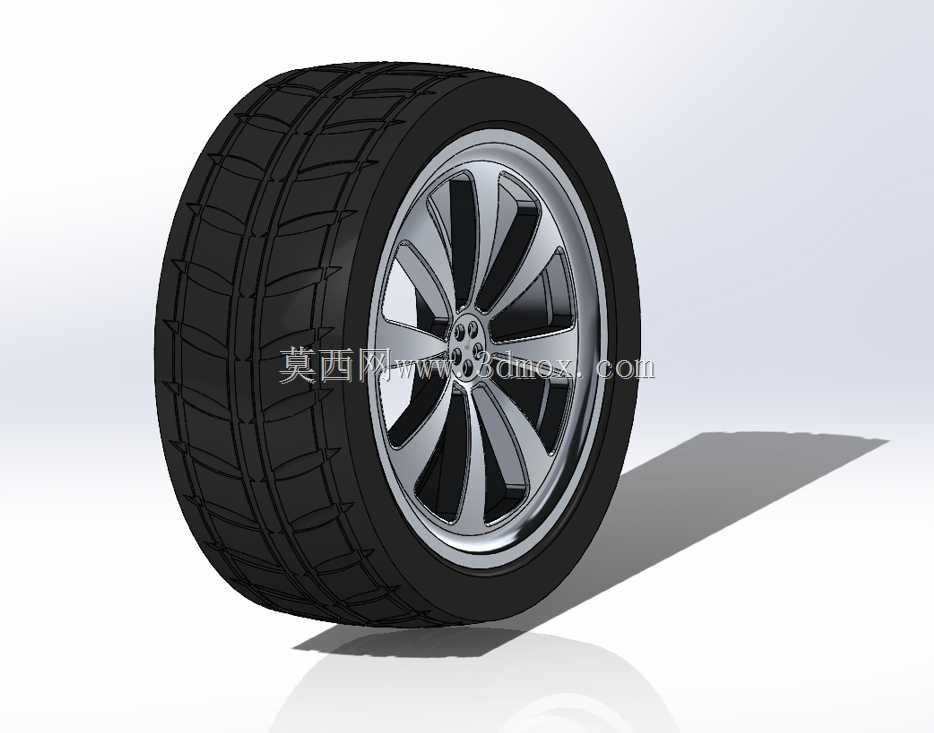

　　这套运动型车轮总成面向乘用车改装、赛车底盘开发、展示样车装配以及轮端结构校核等场景，核心由半光滑轮胎、八辐合金轮辋、中心安装座、轮缘密封区域和辐条间通风通道组成。它不是单纯的外观件，而是承担车辆承载、转向传力、制动散热、轮胎定位和路面接触反馈的关键行走部件，在整车三维布置中需要同时兼顾悬架跳动边界、制动卡钳包络、翼子板开孔、轮拱间隙以及转向节安装关系。

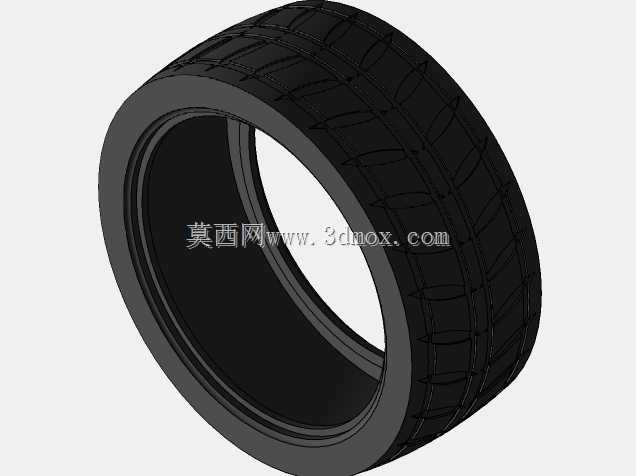

　　轮胎部分采用半光滑胎面取向，胎面保留连续环带和较浅的块状沟槽，花纹块宽度较大，沟槽走向兼顾纵向排水与横向抓地。相比深沟槽民用胎，半光滑胎面在干燥铺装路面上可获得更大的接地面积，适合赛道体验、性能车展示和短距离动态测试；相比完全光头胎，它仍保留一定沟槽边界，在模型表达和工程沟通中能够清楚体现胎面分区、肩部支撑和橡胶层厚度。胎体轮廓采用低扁平比设计，侧壁较短，径向变形受到限制，转弯时胎侧扭转变形更小，轮辋与胎圈之间的定位也更稳定。

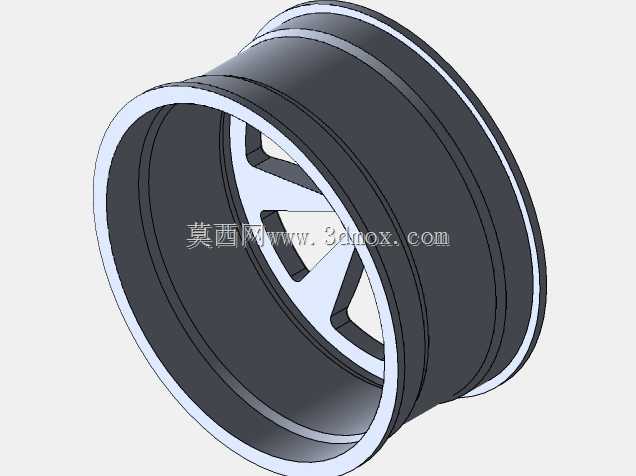

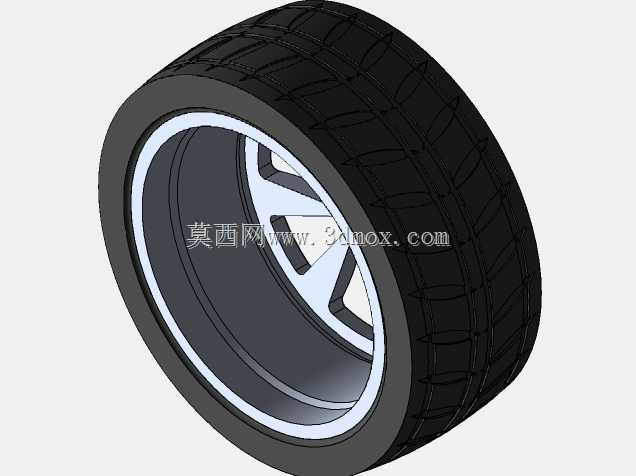

　　轮辋采用八辐合金结构，辐条从中心轮毂区域向外辐射，并在靠近轮缘处形成分叉式展开，使单根辐条呈现宽而薄的视觉比例。这样的布置并非只追求造型：辐条根部靠近中心座，材料截面集中，可传递加速、制动和侧向载荷；辐条外端沿轮辋周向铺开，能够把轮缘受到的冲击分散到更大范围。相邻辐条之间形成大面积开口，制动盘和卡钳可直接暴露在气流中，车辆行驶时轮内空气被辐条搅动并向外排出，有利于降低制动热衰退。轮辋外缘设置完整挡圈和胎圈座，轮胎装配后胎圈卡在轮辋肩部，限制轮胎在大扭矩输出和高侧向加速度下的周向滑移。

　　中心区域按照车轮安装逻辑建模，包含中心孔、螺栓孔分布圆、锥面落座区和轮毂贴合面。实际选型时，中心孔需要与转向节轮毂轴头匹配，螺栓孔数量、节圆直径和球面/锥面座形式必须与车辆轮毂一致；若中心孔过大，需要配合定位环，否则高速旋转时容易产生偏心振动。轮辋偏距则决定轮胎中心线与轮毂安装面的相对位置，直接影响轮距、轴承力臂、悬架几何和刮擦风险。建模时应把这些安装边界作为硬约束，而不是只按外观比例拉伸轮辐。

　　外形上，轮胎外径、轮辋直径、胎面宽度和轮缘宽度需要与整车参数联动。外径变化会改变车速表读数、终传等效半径和离地间隙；胎宽增加可提升接地面积，但也会增大转向阻力、风阻和翼子板干涉概率；轮缘宽度决定胎圈间距，过窄轮辋会使胎侧过度收拢，过宽则会让胎圈承受异常拉伸。对于运动车型，轮辋通常靠近翼子板外侧布置，但在悬架全压缩、转向极限和车身侧倾工况下，仍需保留轮胎与轮拱、减振器、卡钳及悬挂杆件之间的安全间隙。

　　结构细节方面，胎面沟槽采用深浅过渡，胎肩区域块体连续，以提高过弯时外缘支撑；轮辋辐条背面预留制动腔空间，能够容纳大直径制动盘和多活塞卡钳；轮辋桶身深度、气门嘴位置和轮缘卷边均影响装配可行性。若用于仿真或加工深化，还可进一步拆分橡胶胎体、胎圈钢丝、轮辋本体、中心盖和螺栓组，分别赋予材料属性，用于转动惯量估算、热扩散分析、冲击校核或渲染展示。

　　在三维设计流程中，该总成适合作为底盘轮端包络检查的基准件：前悬架状态下要核对转向拉杆、减振筒和卡钳间隙；后悬架状态下要关注驱动轴、拖曳臂和排气侧向距离；整车外观阶段还要确认轮眉对齐、轮胎外露量和姿态比例。通过轮胎、轮辋、制动系统和悬架接口的协同建模，可以在实物装配前发现偏距错误、辐条卡滞、胎壁摩擦和轮拱干涉等问题，从而减少试制返工。
