复古双片式汽车改装轮辋结构设计

　　这套轮辋的建模工作最先从安装配合边界倒推，而不是先画辐条造型。轮心的安装面先定出中心孔、螺栓孔分布圆与螺母座锥面，这些尺寸直接决定它能不能装到对应车型的转向节轮毂上，偏距数值则控制轮辋中心线与安装面的相对位置，偏距选错会让轮胎蹭到翼子板内衬或者悬架摆臂，哪怕造型再好看也没法装车。轮辋采用两片式组合结构，外轮缘、筒身与轮辐部分分开成型再沿周圈螺栓锁紧，这种结构在改装领域很常见，好处是轮辋宽度和偏距可以通过更换不同筒身段调整，不用重新开整套辐条模具，小批量定制时成本优势明显。

轮辋的受力路径要在建模阶段就梳理清楚：车辆过弯时的侧向力先从轮胎胎圈传到轮缘，再沿筒身传到轮辐，最后汇聚到中心安装座；

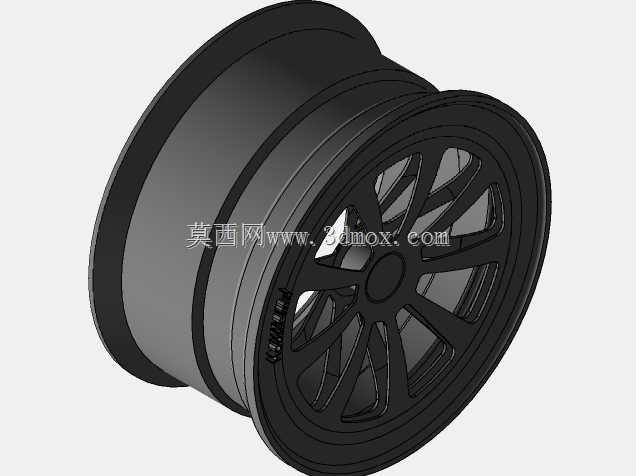

　　制动产生的扭矩则靠螺栓孔的摩擦力与定位面传递，所以轮辐根部与轮心衔接的圆角不能省，直角过渡在交变载荷下很容易萌生裂纹。图里这款轮辐用了多组分叉细辐条设计，视觉上层次丰富，结构上每根辐条都承担一份载荷，镂空的空隙同时给制动卡钳留出散热通道，长距离刹车时制动盘的热量可以顺着辐条间隙快速散出，避免热衰减过快。

筒身部分要预留胎圈座的标准台阶，气门嘴孔的位置要避开辐条遮挡，方便后期充气操作。轮缘的凸起高度按照无内胎轮胎的密封要求设计，胎圈压紧后能保证气压不泄漏，不用额外加装内胎。做三维装配校验的时候，要把制动卡钳、转向节、悬架下摆臂都调入装配体做干涉检查：轮辐内侧和卡钳之间至少留出几毫米的安全间隙，

　　筒身内壁不能在车轮上下跳动时碰到减震器筒，转向打满方向时轮胎外侧也不能和翼子板剐蹭。

这类改装轮辋主要用在乘用车个性化升级场景，替换原厂钢制或铸造轮毂，在兼顾承载强度的前提下还原老式性能车的复古风格。建模时所有旋转特征优先用车削轮廓回转生成，辐条部分做单根特征后圆周阵列，既保证每根辐条的壁厚均匀一致，后期调整辐条数量或者造型弧度时也能快速参数化修改。轮辋的减重孔边缘都做了倒角处理，去掉应力集中的锐边，也方便后期喷涂或者抛光工序走刀。两片式结合面的平面度要在工程图里标注公差，结合面不平整会导致装配后漏气，高速行驶时还会出现轮辋跳动。整套模型把造型表达和工程安装约束结合在一起，既可以作为改装件设计的参考，也能用于整车总布置阶段的车轮匹配校核。
