农用灌溉软管手动收卷搬运车

　　这款手推式软管收卷装置主要面向大田灌溉、园林喷灌、工地临时输水等场景，解决长距离输水软管在作业结束后拖拽费力、盘绕散乱、占地堆放易扭结的问题。整机采用两轮手推车承载结构，红色焊接钢管构成底架与推把，操作人员可在田埂、园地或施工便道上边推行边收管，也可定点转动卷盘完成盘绕，降低农户和管护人员的劳动强度。

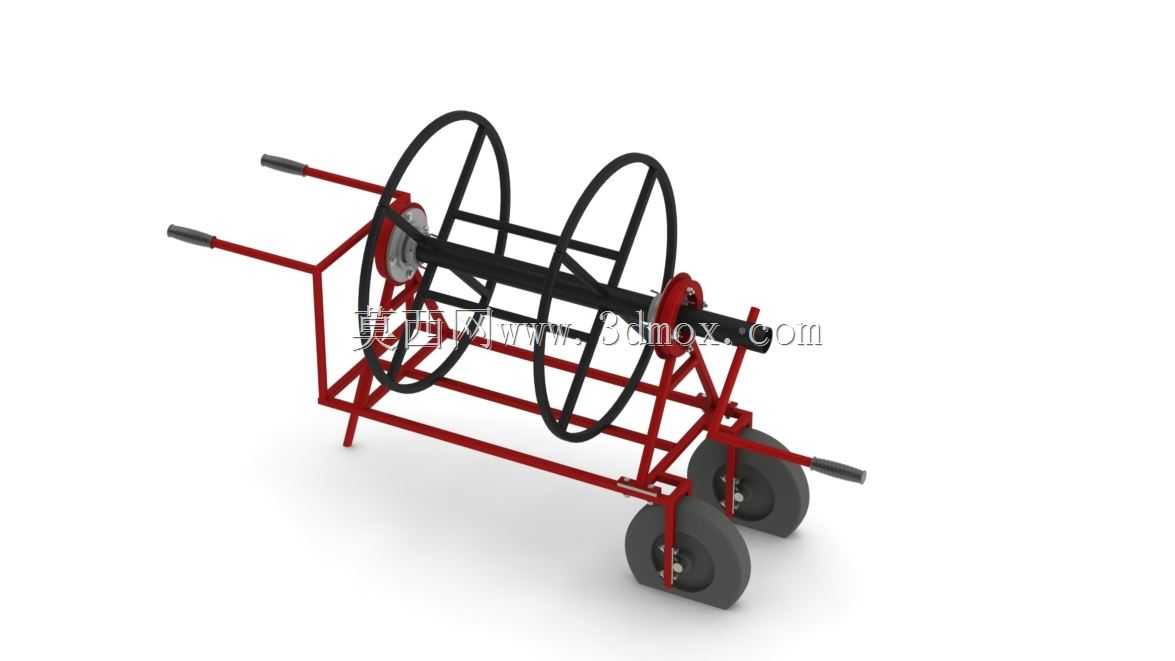

　　从功能布置看，设备核心为中部横向布置的双幅盘绕卷筒。卷筒由两侧圆形挡盘、中心轴和多根径向支撑杆组成，挡盘限制软管轴向窜动，支撑杆形成容纳管圈的骨架，避免软质水管在卷绕过程中塌落或夹入转动部位。卷盘通过轴承座支撑在车架上，端部设置手摇驱动与止动结构，摇柄转动时带动卷筒旋转，软管可沿轴向均匀排布；需要放管时，可借助牵引端拉出，转动阻力控制在单人可操作范围内。

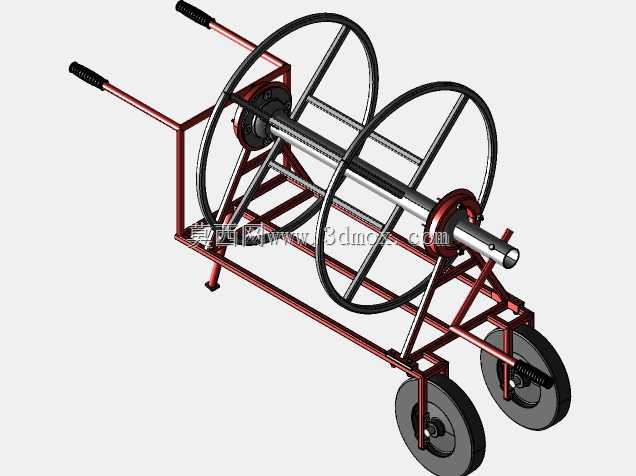

　　车架设计兼顾承载与通过性。底部两根行走轮采用实心小轮配轮毂的形式，轮距与底架宽度相匹配，能够在松软田地边缘、碎石路面和狭窄通道上短距离移动。前端推把向斜上方延伸，形成适合人手握持的高度；后端也设置辅助把手，便于在转向、抬越小坎或固定机位时施力。钢管底架采用三角形和矩形组合桁架，受力路径从卷盘支座传递到轮轴，再分散到侧梁，结构简单且便于焊接维修。

　　实际使用时，灌溉完成后先将软管泄压并排空余水，把管端固定在卷盘附近，随后转动摇柄，使软管逐层缠绕在两挡盘之间。卷盘宽度按常见农用输水软管的弯曲半径和单层排布长度设定，挡盘直径则决定单次可容纳的管圈数量；模型中卷筒直径明显大于行走轮，目的是减小软管最小弯曲程度，避免管壁因小半径折叠产生死折，从而延长软管寿命。车架离地高度留出了卷盘下方空间，使最外层管圈不会与地面或轮体摩擦。

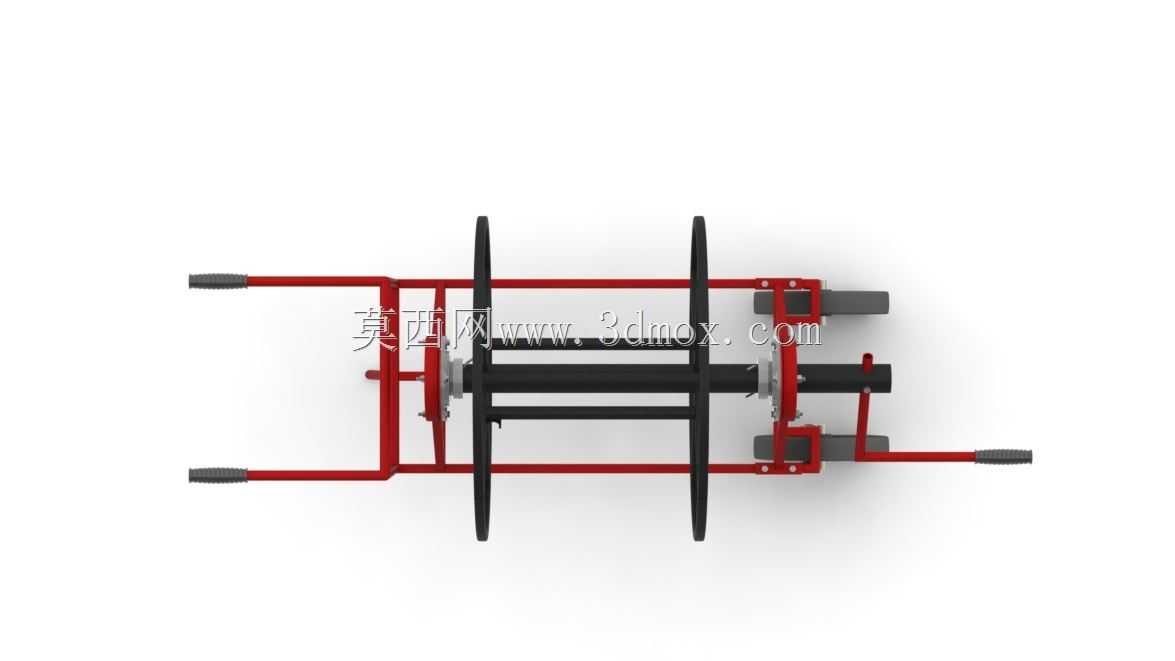

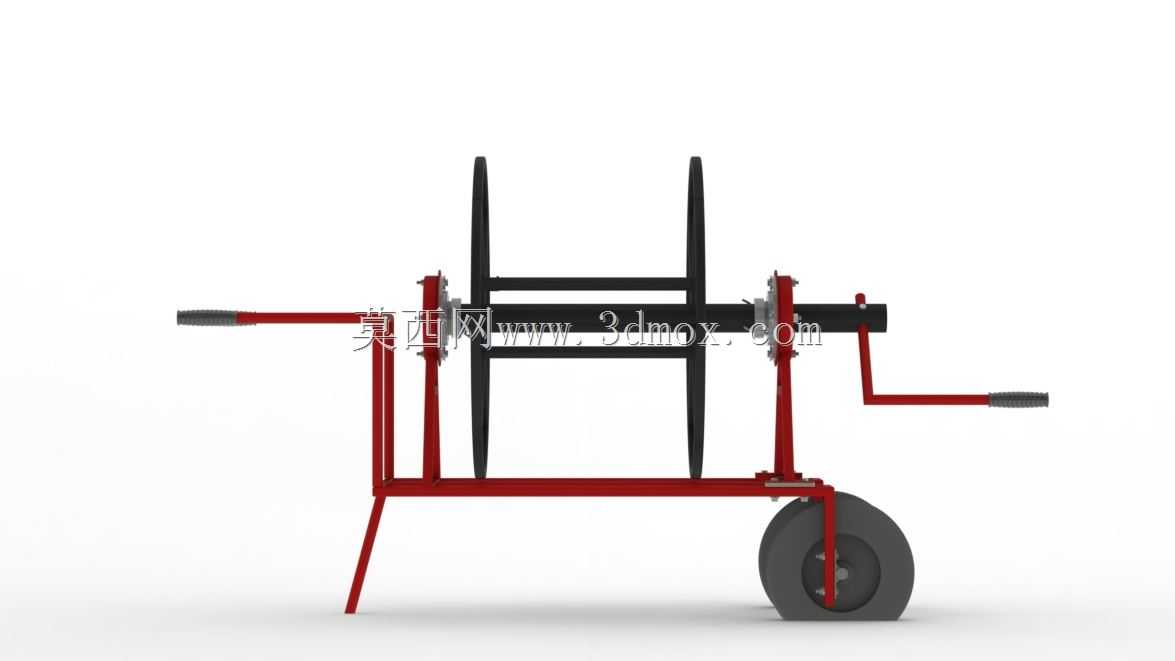

　　安装边界方面，卷筒中心轴与车架纵梁保持平行，两侧支座同轴度是装配重点，若支座错位，转动时会出现卡滞和附加弯矩。手摇机构位于卷盘一侧，周边需保留摇柄旋转空间，推把和侧梁不应干涉人手连续画圈操作。行走轮轴线位于整机重心偏下位置，满载水管后推行时应保持卷盘重量主要落在轮轴附近，前端把手只承担少量平衡载荷，避免翘头或下压过重。

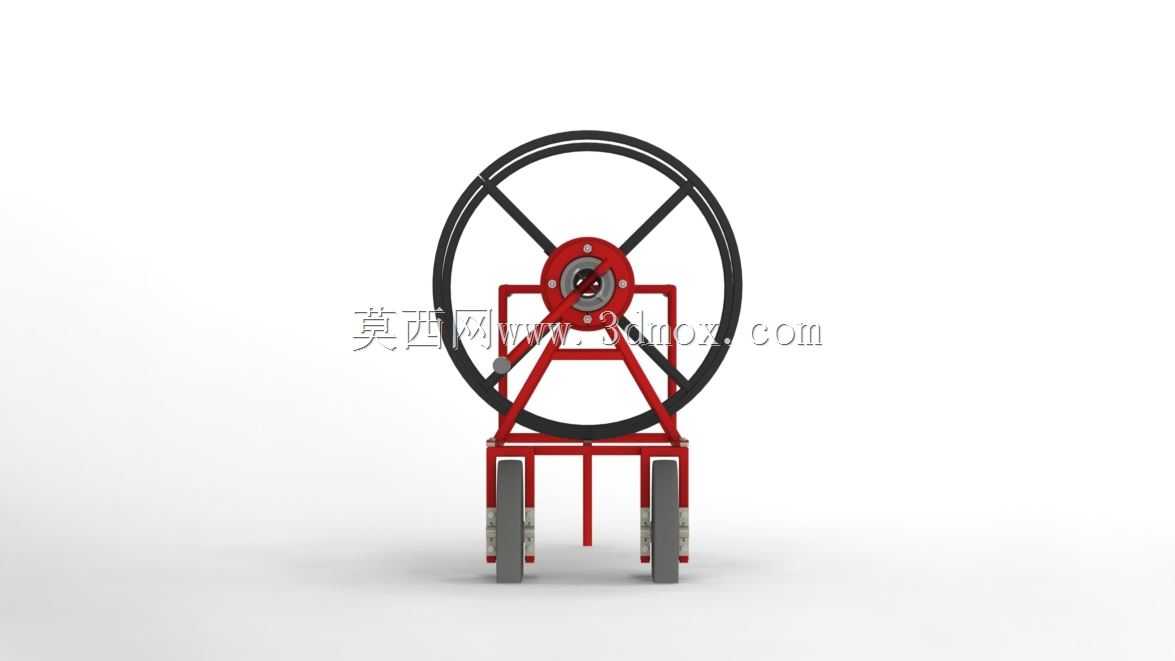

　　结构细节上，圆形挡盘采用轮辐式构造，既减轻重量，又能在盘绕时观察管层位置；中心轴端设置锁紧件，防止卷盘轴向滑移。车架杆件交汇处采用连续焊接思路，支座处增加局部加强，以承受满管卷盘的交变载荷。软管导向没有设置复杂往复排线机构，而是依靠操作人员在收卷时小幅左右摆管，使管圈整齐叠放，这种方案制造成本低、故障点少，适合季节性强、维护条件有限的农用环境。

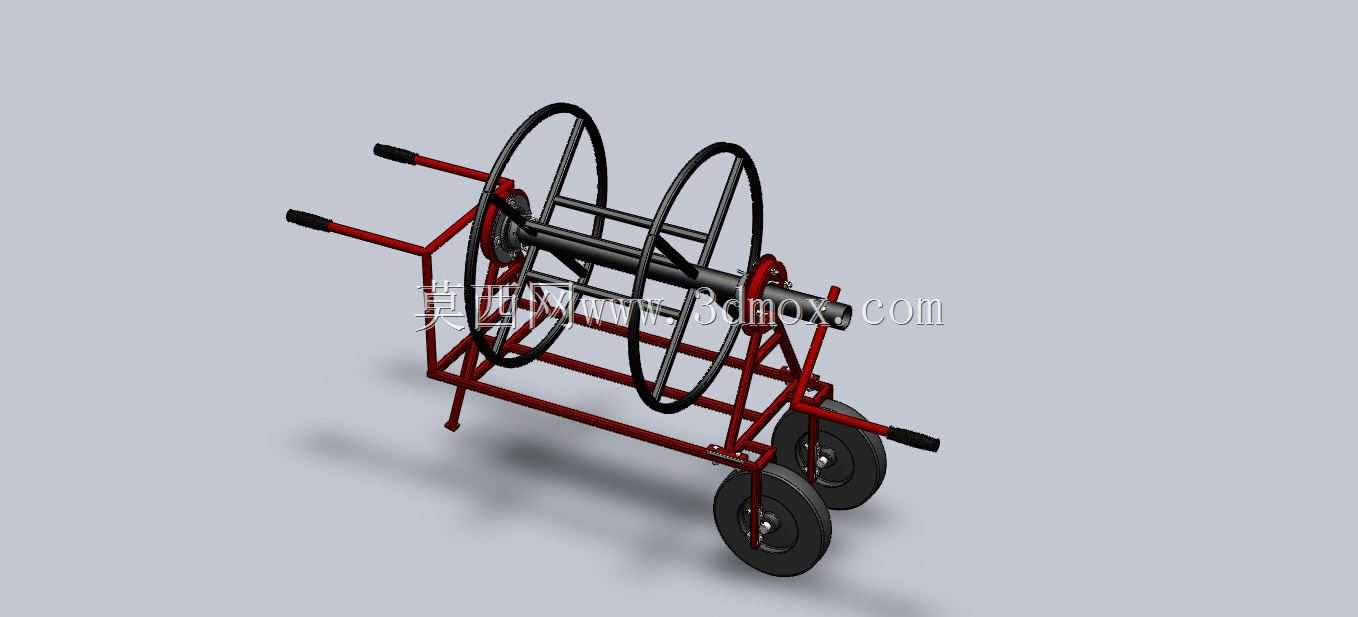

　　在三维建模时，需要重点表达卷盘与车架的装配关系：卷筒应绕中心轴独立旋转，不能与侧梁、轮轴发生干涉；手摇柄、挡盘、支撑杆和轴套按实际传动关系装配；行走轮与轮轴之间保留转动自由度。外形检查时，应确认推把高度、摇柄回转半径、挡盘外缘与地面间隙以及两轮外侧宽度，这些尺寸直接决定设备能否在窄路通行、能否由单人舒适操作。整体方案没有采用动力驱动，而是以人力摇转和短途手推为核心，突出轻便、直观、易维修的农用辅助装备特征。
