家用电器可伸缩移动承重托架结构

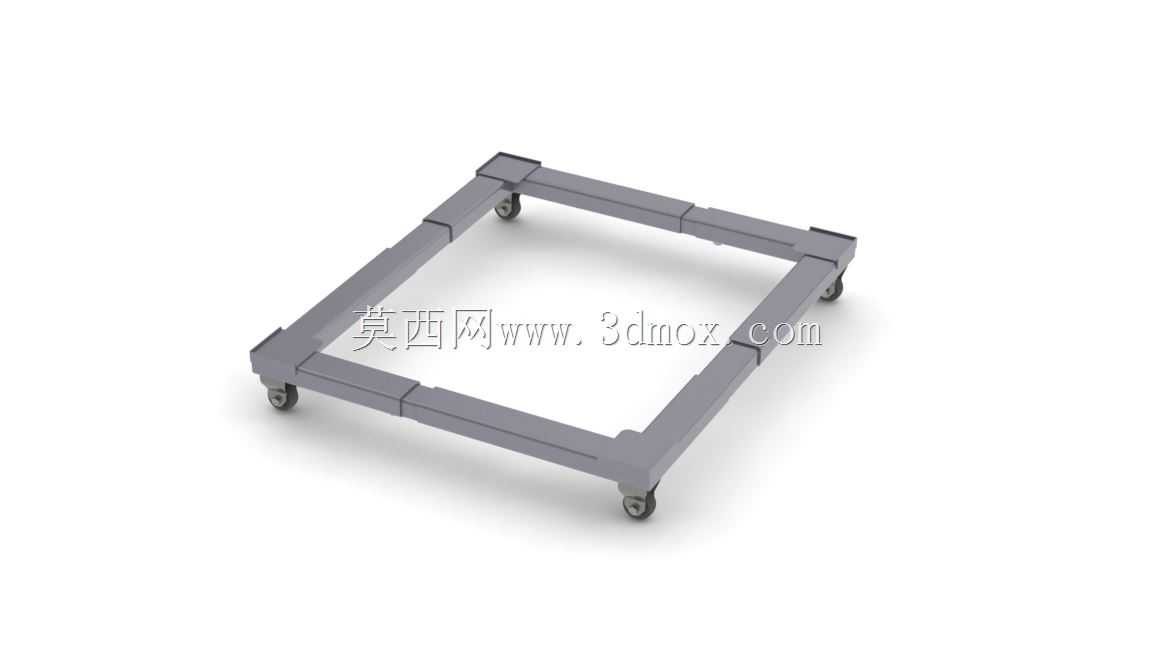

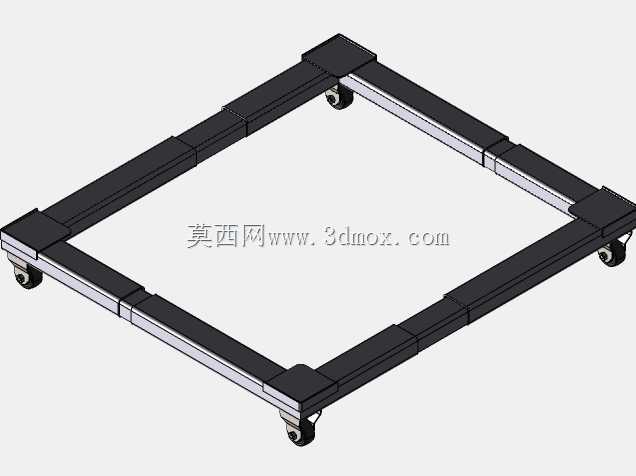

　　这套托架结构主要服务于洗衣机、冰箱、小型冷柜、洗碗机、干衣机等底部需要离地承载的家用电器，也可延伸用于办公室文件柜、小型试验设备、周转箱底座和轻型工装台的移动承载。实际使用场景集中在家庭阳台、厨房、设备间、售后维修工位以及仓储拣选区：设备放置后，底部与地面之间形成稳定间隙，既便于清扫积尘和检查渗漏，也能在需要移位、检修、插拔管线时减少整机抬搬。托架采用矩形外框承载思路，四条边通过分段型材搭接形成可调节范围，长边和短边方向均预留伸缩量，能够适配不同底盘尺寸的设备，而不是针对单一机型固定开孔。框架四角布置万向脚轮，轮组位于承载轮廓下方，使整机推移时受力路径直接从设备底脚传递到边框，再由边框传递到轮支架。脚轮选用小直径万向轮，

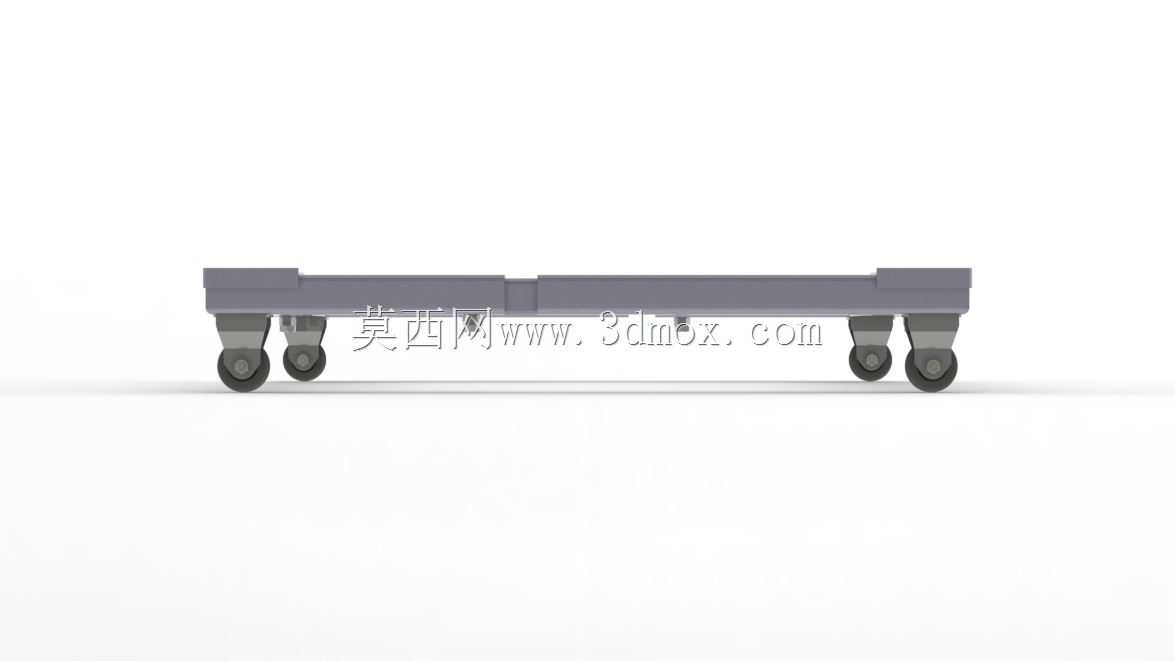

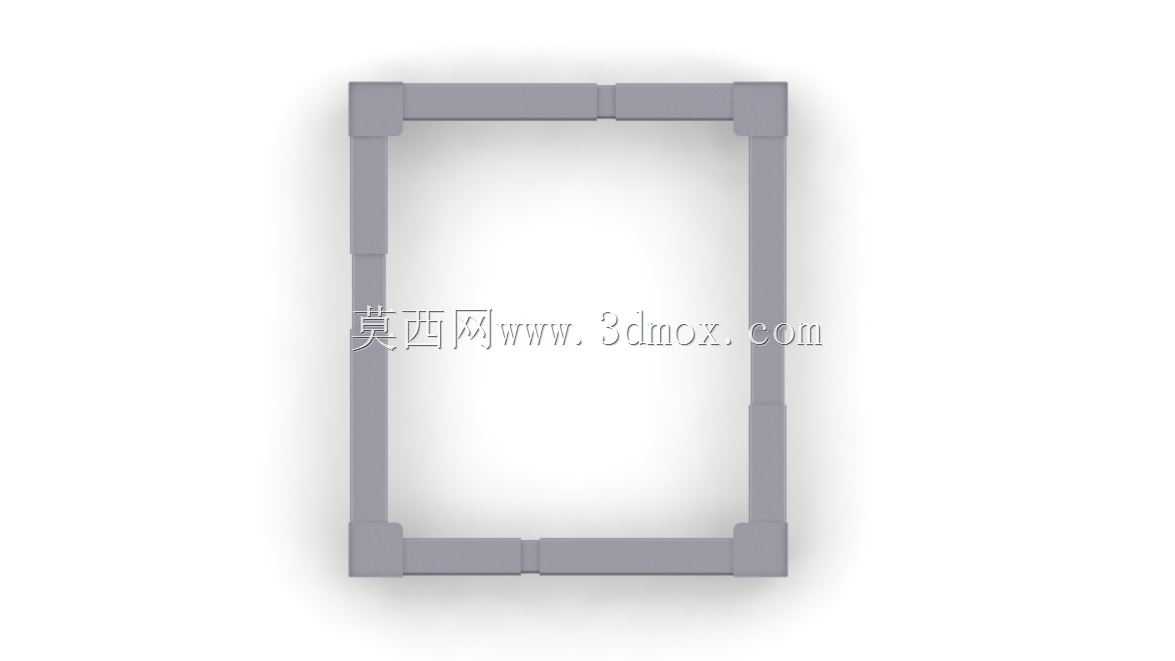

　　适合室内平整地面短距离移动；轮体安装位置略向内收，避免推移过程中磕碰踢脚线或柜侧板。边框截面以平直矩形梁为主，上表面形成连续承托边，设备底脚压在边框区域，而非压在伸缩接缝处。分段搭接部位采用嵌套式连接，外层梁与内层梁之间保留滑动配合，调整到位后依靠紧固件锁紧，使框架在承重状态下保持设定长宽。搭接段的长度覆盖常用调节区间，伸缩过程中四角始终保持近似直角，避免因单边拉伸造成框架扭曲。从安装边界看，托架整体高度由脚轮高度、轮架高度和边框厚度叠加决定，设备放上后会增加相应离地距离；选型时需要核对设备底部到柜门、台面、进水阀和排水口的相对位置，防止整机抬高后影响管路弯折半径。框架外轮廓应略小于或贴合设备底盘，承托边要落在设备加强底脚范围内，

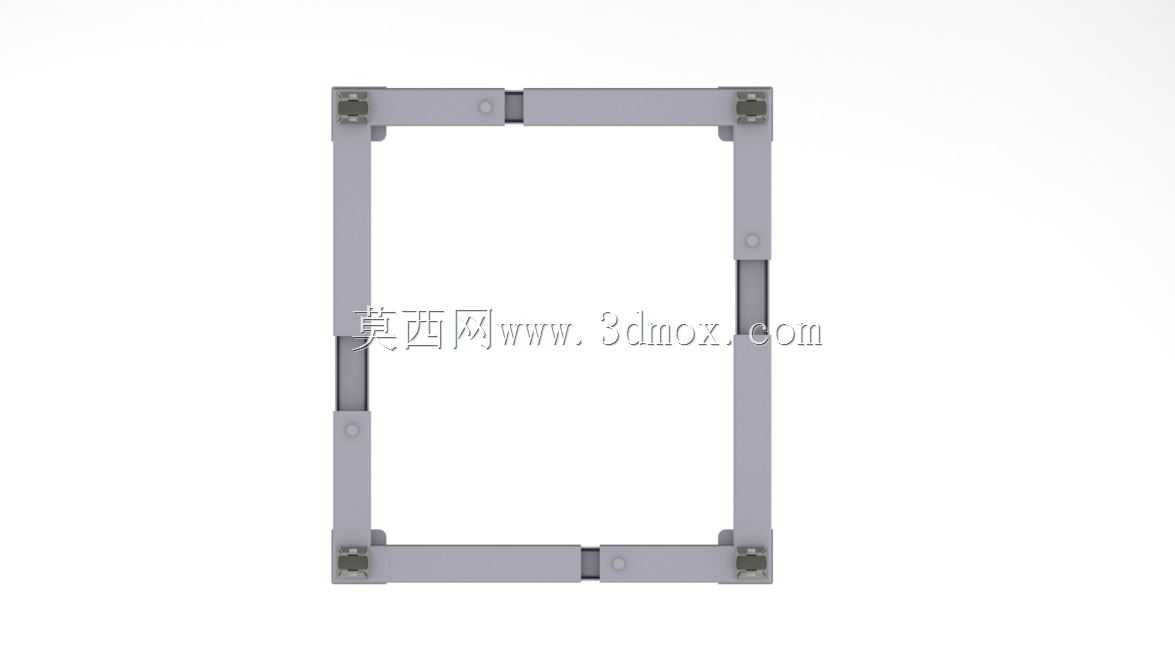

　　不能悬空压在薄板底板上。对于洗衣机这类振动设备，除脚轮承载外，还需关注轮架锁止或辅助支撑，使脱水工况下托架不产生持续滑移；对于冰箱等静置设备，重点则在于承重后的边框挠度和地面通过性。结构建模时，四角连接块承担边框定位和轮支架安装双重作用，连接块既要约束纵横梁的相对位置，又要为脚轮螺钉提供足够螺纹啮合长度。梁体分段处设置长圆形调节孔或多组间隔孔，便于在不同宽度下锁定；孔位不应布置在高弯曲应力截面的正中，可通过搭接段分散载荷。万向轮的回转中心与角部外边缘保持距离，转向时轮体不会超出框架过多，减少狭窄通道内的干涉。承托面上可增加防滑垫位置，用于降低设备底脚与金属边框之间的相对滑动，但垫件不能侵入设备底部通风区域。边框内侧留出开放空间，

　　方便排水软管、电源线和散热气流通过，这也是框式结构相比整板底座的明显优势。现场装配时，先根据设备底盘长宽拉出四段梁，确认四角脚轮均能着地，再将设备缓慢落至承托边；推移前检查管线余量，推移后锁定轮刹或调整支撑脚。整体结构没有复杂传动件，设计核心在于尺寸适配、载荷传递、伸缩锁紧和移动稳定性之间的平衡，适合作为轻型家电移动底座进行结构细化和选型参考。
