平模颗粒造粒机组三维结构

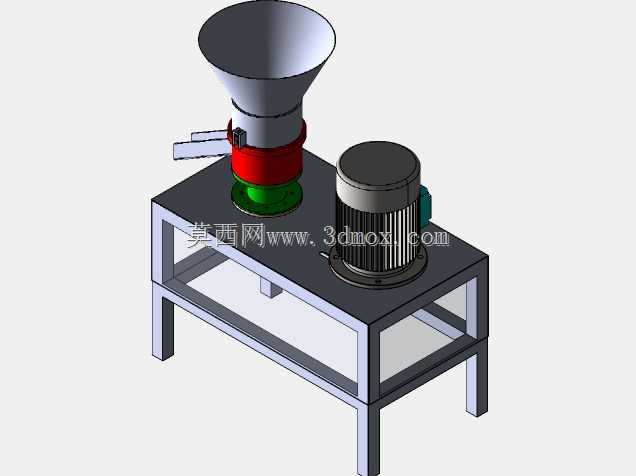

　　这套三维结构呈现的是一台平模式颗粒造粒机组，主体由进料斗、制粒腔体、出料导槽、驱动电机、传动防护区域和方管焊接机架组成，适用于将粉状、短纤维状或经过粉碎预处理的物料压制成圆柱形颗粒。设备在小型饲料加工、生物质燃料试制、有机肥造粒、秸秆与木屑资源化处理等场景中较为常见，尤其适合场地紧凑、产量中等、需要连续投料和稳定出料的生产线。

　　从整机布置看，制粒主机位于机架左侧，电动机布置在右侧，两者通过机架台面形成固定安装关系。这样的布局并非单纯追求外观对称，而是兼顾传动距离、检修空间和设备重心。制粒单元重量集中在压辊、平模和主轴区域，工作时会承受持续挤压载荷；电机侧则提供旋转动力并通过带传动或联轴器传递扭矩。将两个主要载荷点分布在机架两端，可让方管框架受力更均衡，减少单侧悬臂造成的振动放大。机架下部保留了较大的开放空间，既便于布置传动件、张紧机构和防护装置，也方便维护人员从侧面检查皮带、轴端和紧固件。

　　进料部分采用上大下小的锥形料斗，料斗出口与制粒腔体同轴衔接。锥斗结构能够依靠物料自重形成连续下料流，避免粉状物料在入口处架桥。对于粒径较轻、流动性较差的纤维类物料，这种大开口料斗还能降低人工喂料时的撒漏风险。料斗下方设置圆筒形过渡段，使物料在进入压制区前形成相对稳定的料柱，减少因瞬时进料量波动造成的压辊负荷突变。侧向伸出的出料导槽位于腔体下部，成型后的颗粒在离心力和刮料作用下从腔体排出，经导槽转向后落入接料容器或输送设备。导槽角度需要兼顾颗粒下落顺畅与防飞溅，模型中采用短距离斜向伸出结构，能够满足小型机组的接料要求。

　　制粒腔体是整机的核心功能区，外观上可分为上部进料段、中部压制段和下部支撑段。平模造粒的基本工作逻辑是物料进入模盘与压辊之间，压辊随主轴系统旋转并将物料挤入模孔，物料在模孔内经历压缩、摩擦和成型，最终从孔道另一端切断为颗粒。腔体外部的红色环形区域对应壳体或压紧定位结构，绿色下部区域则体现模盘、底座或出料相关结构的分层关系。三维建模时，该区域需要重点表达模盘厚度、压辊安装半径、主轴中心、壳体定位止口以及检修拆卸方向。若用于后续工程细化，还应补充压辊间隙调节、模盘固定螺栓、刮刀位置和密封挡圈等细节，因为这些结构直接影响颗粒密实度、出料均匀性和易损件更换效率。

　　驱动电机采用立式法兰安装形态，固定在台面右侧。电机外壳带有散热筋结构，顶部设置端盖，底部通过安装面与机架连接。相比将电机悬空布置在机架下方，台面安装方式更有利于保证电机轴与传动件的同轴度或带轮平面度，也能减少粉尘、散落颗粒对电机底部的堆积影响。电机与制粒主机之间的传动区在实际设备中通常需要设置防护罩，防止人员接触旋转件，同时避免物料粉尘进入带轮或联轴器。模型虽然以外观装配表达为主，但从结构位置可以判断，台面下方应预留皮带张紧、电机滑移调节或联轴器拆装空间。

　　机架采用矩形钢管焊接成框架式结构，四条立柱落地，上部为承载台面，中部设有横向连系杆。方管机架的优势在于抗弯刚度较好、制作成本低、焊接后外形规整，适合小型工业设备批量生产。台面承担制粒腔体和电机的全部静载与动载，因此在工程出图时需要关注钢板厚度、管梁截面、焊接坡口以及地脚支撑面积。模型中机架下层保留框形空间，并未封闭成箱体，这有利于散热、清料和观察传动件；但若现场物料粉尘较大，也可在后期增加可拆卸护板，护板应采用螺栓固定而非全焊接封闭，以便维护。

　　外形与安装边界方面，整机高度主要由锥形料斗决定，料斗最高点明显高于电机和制粒腔体，因此车间布置时需要在设备上方保留加料和开盖检修空间。设备宽度由左侧出料导槽和右侧电机外轮廓共同决定，导槽伸出方向应避开立柱和人员通道，电机侧则需预留接线盒、散热通风和拆装螺栓的操作距离。深度方向受机架底脚和台面长度控制，安装时应保证四个落地点平稳承载，若地面存在振动，可在支脚下方设置减振垫或预埋固定板。进料口上方不宜紧贴料仓或输送设备出口，应保留观察堵料、清理搭桥和人工辅助投料的空间。

　　从建模思路看，该作品适合用于设备方案展示、装配关系校核和非标产线布局。料斗、腔体、电机、机架和出料槽均以独立装配体逻辑组织，能够清晰表达零件层级和安装方向。对于结构设计人员，后续可在该基础上细化平模孔阵列、压辊组件、主轴轴承座、皮带轮系和安全防护罩；对于设备选型人员，则可通过整机轮廓判断占地边界、喂料高度、出料方向和电机维护空间。整体结构紧凑，功能分区明确，能够反映小型平模造粒设备从进料、压制到排料的完整工作路径。
