三叶轴流小风扇螺旋桨叶轮结构

项目分类:通用机械零部件 发布时间:2022-06-09 ID:647920
  • 三叶轴流小风扇螺旋桨叶轮结构
  • 三叶轴流小风扇螺旋桨叶轮结构
  • 三叶轴流小风扇螺旋桨叶轮结构
  • 三叶轴流小风扇螺旋桨叶轮结构
  • 三叶轴流小风扇螺旋桨叶轮结构

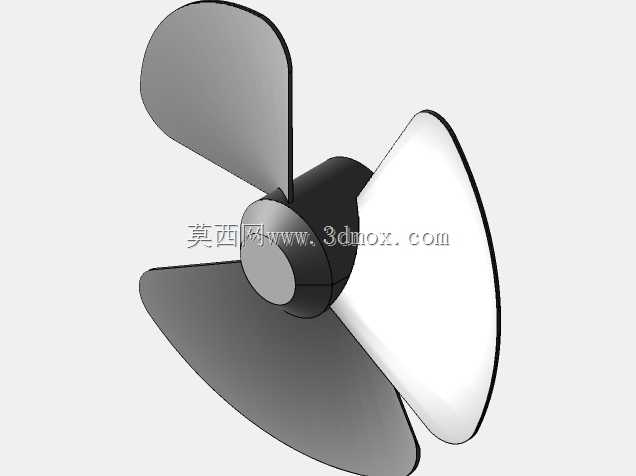

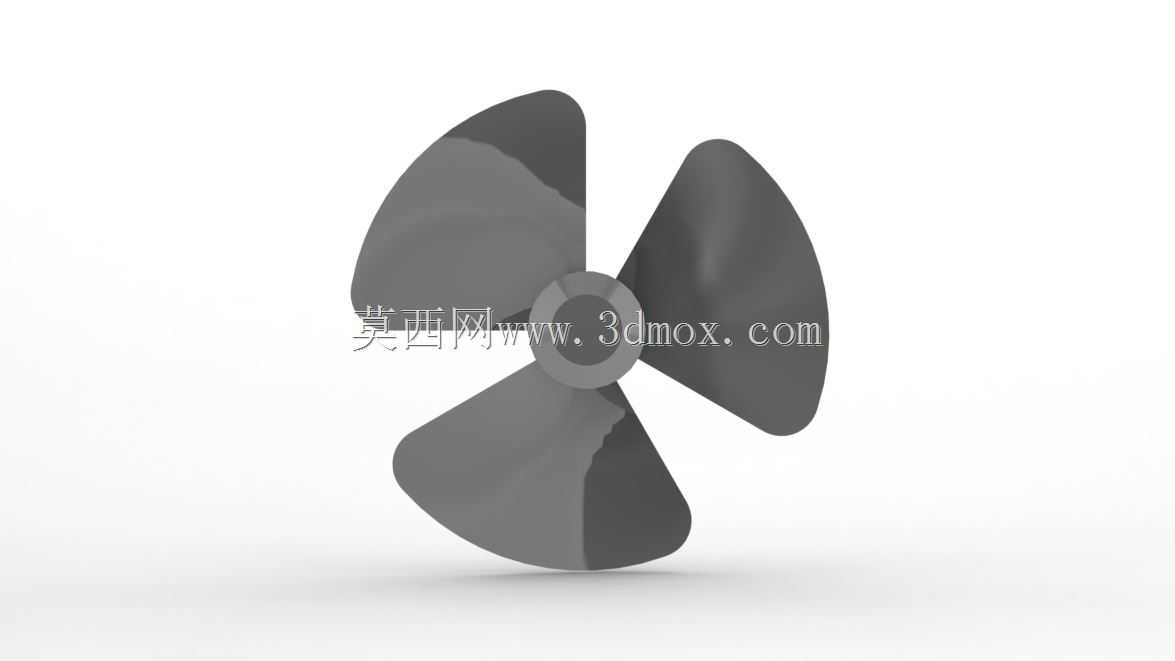

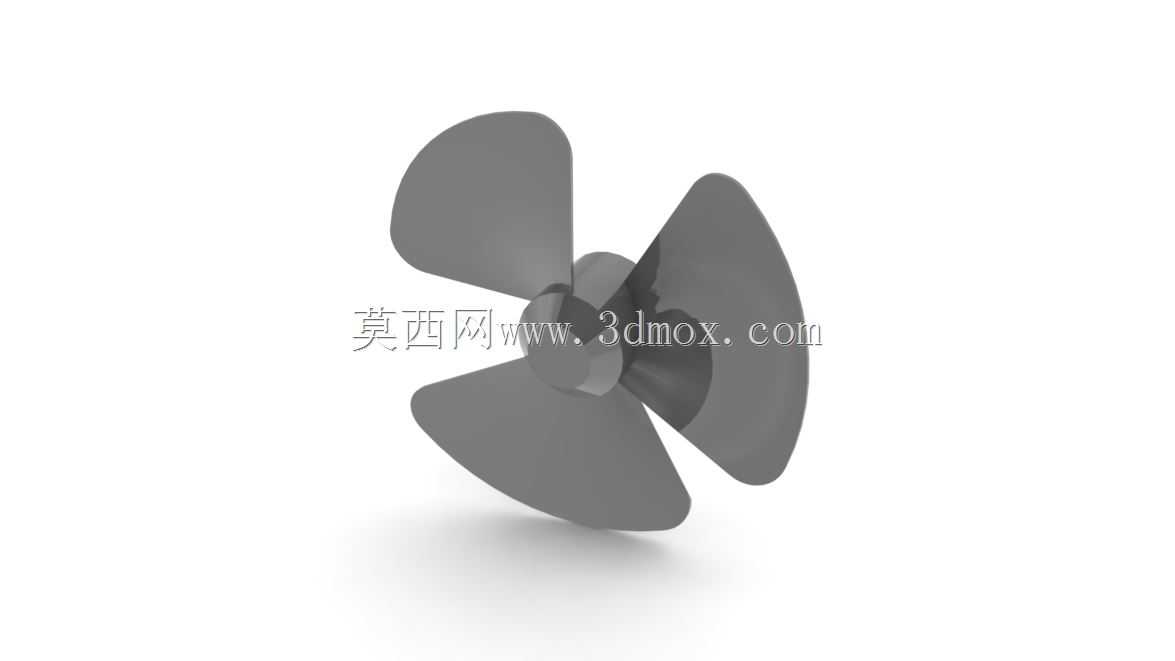

  这套三叶螺旋桨叶轮结构面向小型轴流送风、设备散热以及低功率流体推进类场景,整体采用中心轮毂加三片等距分布叶片的布置方式。叶片从轮毂外缘沿径向向外延展,叶型在不同半径位置呈现连续变化的曲面过渡,靠近轮毂区域叶根厚度较大,用于承担旋转时的离心载荷与气动交变载荷;向叶尖方向,叶片厚度逐步收薄,型面扭转角度也随半径变化,以兼顾入口气流引导、做功效率和出口流场均匀性。三片叶片按圆周方向均匀排布,相邻叶片之间保持较大的通流间隙,既能在有限外径下获得足够的扫风面积,也能降低叶片相互干扰带来的紊流噪声。

  从实际设备用途看,这类小尺寸风叶可用于桌面小风扇、机柜局部散热、电子设备通风、小型风道循环以及轻型流体推动装置。旋转时,叶片前缘切入空气,曲面叶背与叶盆形成压力差,使气流沿轴向通过叶轮;轮毂前端的圆滑过渡段可减少中心区域气流滞止,后端与电机轴或连接座配合,将扭矩传递至整个叶轮。对于需要功能刻度调整的使用场景,叶片角度、轮毂配合位置或安装相位可作为结构调整重点,通过改变叶片安装角来影响风量、风压与转速匹配关系。

  建模时应优先保证叶型曲面的连续性。叶片并非简单平板拉伸,而是由多条翼型截面沿径向放样形成,截面弦长、弯度、厚度和扭转角均需平滑过渡,否则在快速旋转中容易出现局部应力集中,也会造成气流分离。叶根与轮毂交接处应设置圆角或增厚过渡,避免尖角导致的疲劳薄弱区;轮毂中心需要根据驱动轴形式设计轴孔、键槽、顶丝平面或卡扣结构,若用于电机直连,还应校核轴孔长度与配合公差,保证运转时不松脱、不偏摆。

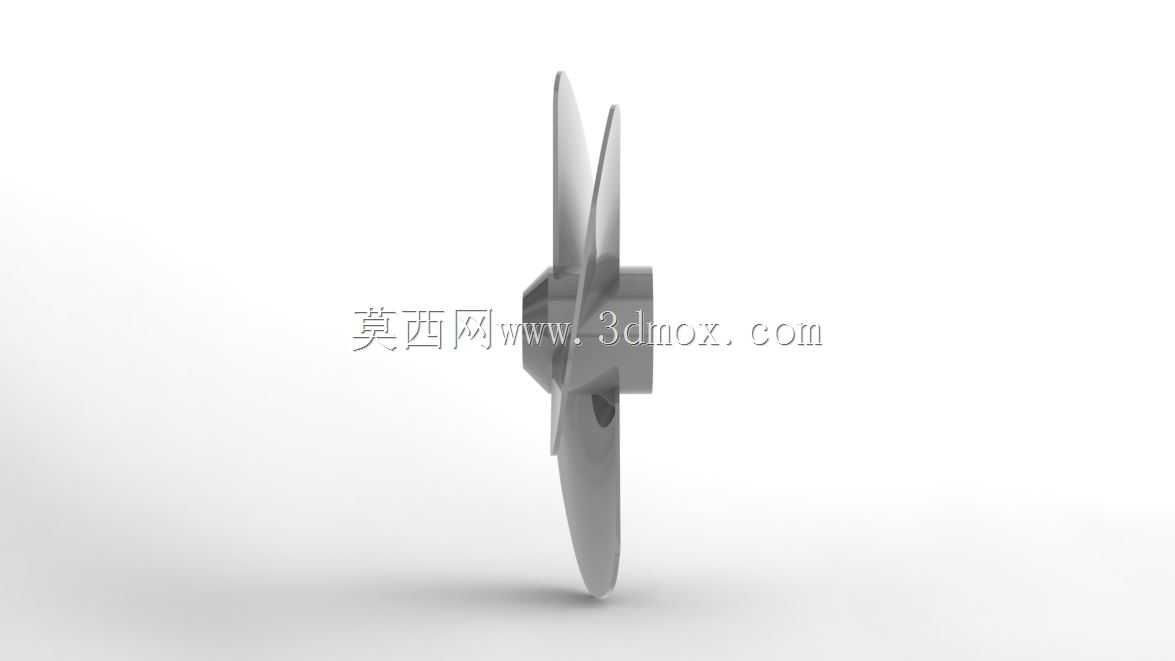

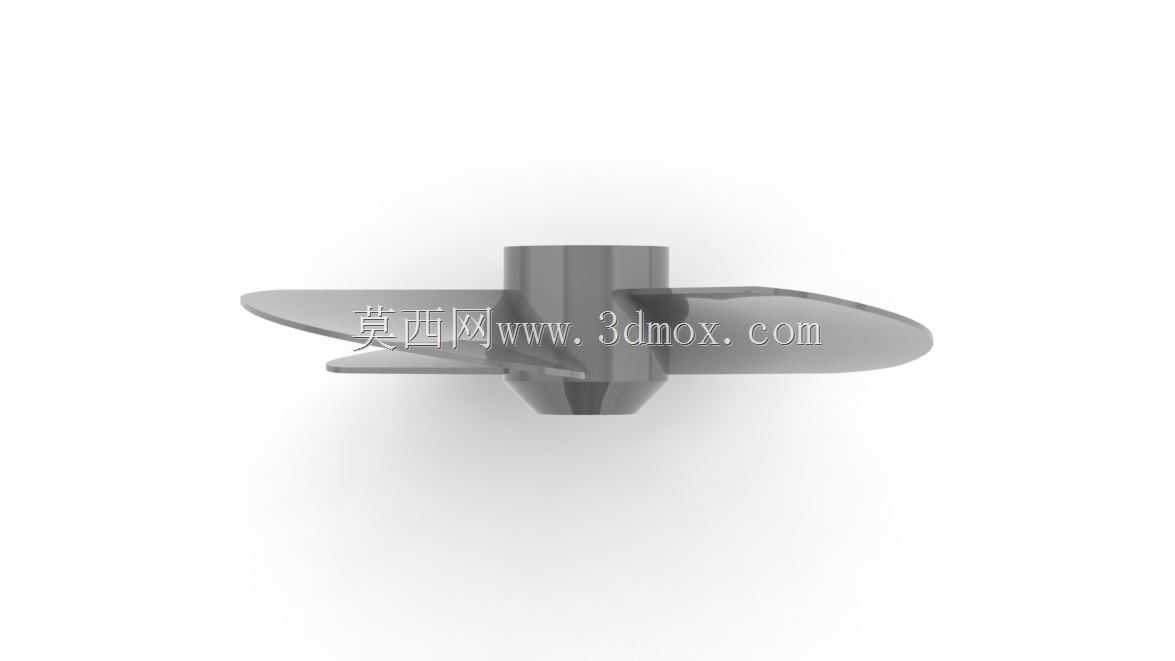

  外形边界方面,叶轮外径决定了安装护网、风筒或设备腔体的最小径向空间;设计选型时,叶尖与外围固定件之间应保留合理间隙,间隙过小会因制造误差、轴系挠曲或振动产生擦碰,间隙过大则会形成回流泄漏,降低送风效率。轴向尺寸主要由轮毂长度、叶片前后缘位置和电机嵌入深度决定,前端应预留进风空间,后端需考虑电机、支架或整流件的安装位置。若将叶轮放入圆筒风道,叶片外缘与筒壁的配合关系会直接影响风压建立;若用于开放式小风扇,则护网开孔率和外形遮挡需要与叶尖直径匹配。

  结构校核上,重点关注高速旋转下的叶片应力分布。叶根承受最大离心拉力,叶片前缘和后缘受气流脉动影响较明显,材料可选用塑料注塑件以降低质量和噪声,也可根据载荷选用铝合金或其他轻质材料。塑料件设计时要注意壁厚均匀,避免厚壁轮毂处产生缩痕;叶片薄壁区域应控制最小厚度,保证脱模和长期运转刚度。若采用注塑成型,叶片曲面拔模方向、轮毂加强筋和顶出位置都需要同步考虑,不能只追求气动外形而忽视工艺可行性。

  安装接口应围绕电机轴系展开。中心轴孔与电机轴的同轴度是控制振动的关键,叶轮端面可增加定位台阶,使装配后叶片旋转平面与电机轴线保持垂直。对于需要频繁调整风角的结构,可在轮毂上设置角度刻度或定位齿位,调整后通过紧固件锁定;对于固定风量设备,则可将叶片与轮毂设计为一体,减少装配间隙。动平衡方面,三叶结构本身具有较好的旋转对称性,但实际建模和加工中仍需控制三片叶片的质量、型面和相位一致,必要时在轮毂或叶根预留去重区域。

  在三维结构表达中,应完整呈现叶片扭转曲面、叶根过渡、中心轴孔、轮毂外形以及前后安装边界。曲面建模完成后,可通过截面检查确认叶型在各半径处的光顺程度,并结合装配体检查电机、护网、壳体之间的干涉关系。对于散热设备,还要关注叶轮与进风口、出风口的相对位置,使气流能够顺畅进入叶片工作面;对于推进类用途,则需根据介质密度和转速重新评估叶片载荷与轴系密封。整体结构紧凑、叶片数量少、通流面积大,适合在小空间内完成稳定送风或低速流体推动。
