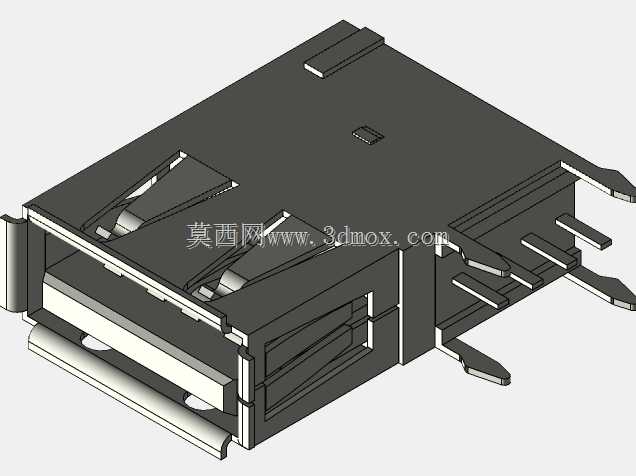

A型USB卧式直插母座连接器结构

　　这款A型USB母座是板端通讯接插件里应用覆盖面极广的标准接口件，日常在工控主板、消费电子外设、桌面通讯设备、小型数据采集终端里都能见到它的身影，作用是完成USB公头的插拔对接，实现供电与数据信号的稳定传输。从整机布局的角度看，这类卧式直插母座大多布置在设备外壳的侧部面板开孔处，接口端面和设备外壳外表面基本齐平，公头插入后不会出现外露段过长、插拔受力偏斜的问题，整机外壳开孔只需要按照接口金属外壳的外轮廓预留避让间隙，周边留出0.3到0.5毫米的装配公差即可，不需要额外做复杂的卡扣避让结构。

　　从结构设计的逻辑来看，整个母座分为金属屏蔽外壳、内部绝缘胶芯、导电接触端子三个核心部分。外层金属壳采用折弯冲压成型，壳身两侧预留有固定插片，波峰焊过炉时可以直接插入PCB对应的定位孔，焊接完成后金属壳和电路板的接地层连通，既能够屏蔽外界电磁信号对数据传输的干扰，也可以在频繁插拔时承担大部分侧向冲击力，避免内部塑胶胶芯直接受力开裂。金属壳前端的导向开口做了微扩口处理，公头插入时哪怕存在少量对位偏差，也能顺着扩口斜面滑入对接位置，不会出现插头顶住壳边无法插入的情况。内部的绝缘胶芯采用耐高温工程塑胶材质，用来固定四根信号与电源接触端子，端子的排布间距完全遵循USB Type-A的标准定义，电源正负极、差分信号引脚的位置和公头触点一一对应，胶芯在端子接触区域预留了弹性形变空间，公头插入时接触弹片可以适度下压，保持稳定的接触正压力，不会因为多次插拔出现接触松动、信号断连的问题。

　　尾部的直插弯角端子是这款母座的典型安装特征，所有端子引脚统一向下弯折90度，垂直穿过PCB板的对应通孔，引脚伸出电路板背面的长度控制在1.5到2毫米之间，刚好满足波峰焊的吃锡要求，焊接后焊点饱满，同时不会因为引脚过长和背面其他元器件发生干涉。和立式USB母座相比，卧式安装的整体高度更低，在厚度受限的薄型设备、壁挂式终端里可以大幅压缩内部竖向空间，设备外壳不需要为接口预留过高的凸起结构。安装边界方面，母座本体在PCB上的占用区域需要避开周边高度超过3毫米的元器件，尤其是接口插拔方向的正后方，要预留至少10毫米的操作空间，方便用户手持公头完成插拔动作，不会被周边的电容、接线端子挡住手部操作路径。金属壳两侧的固定插片在PCB上的焊盘要做加大处理，除了接地连通之外，还能显著提升母座的整体抗拔强度，当公头被意外斜向拉扯时，应力会先传递到金属外壳的焊接点，不会直接拉扯细小的信号端子，避免端子从胶芯中脱出、电路板焊盘被掀掉的失效问题。

　　在实际选型建模过程中，需要重点核对接口端面相对于PCB板边的探出距离，保证母座装板之后，金属壳前端刚好和设备外壳的内侧面贴合，外壳上的开孔边缘不会压住金属壳的插拔导向面，同时缝隙控制在合理范围，既不会出现缝隙过大进灰的问题，也不会因为尺寸公差累积导致外壳顶住母座、迫使电路板移位。胶芯内部的接触弹片行程设计也经过匹配，公头完全插入后弹片的下压量处于弹性形变的合理区间，既不会因为压力过小导致接触电阻偏大、供电压降超标，也不会因为压力过大导致公头插拔力过高，用户长期使用出现磨损加快的问题。金属外壳的接缝处采用扣合咬合结构，组装后壳身不会出现松散变形，跌落冲击时外壳可以保持整体刚性，保护内部的塑胶胶芯和端子不会错位。这类接插件虽然属于小型标准件，但在整机结构设计里直接关系到外设连接的可靠性，建模时把安装孔位、插拔空间、周边干涉区域全部核对到位，才能避免后期试产时出现装配干涉、插拔不顺、焊接不良等一系列工艺问题。
