板端卧式HDMI接口连接器结构设计

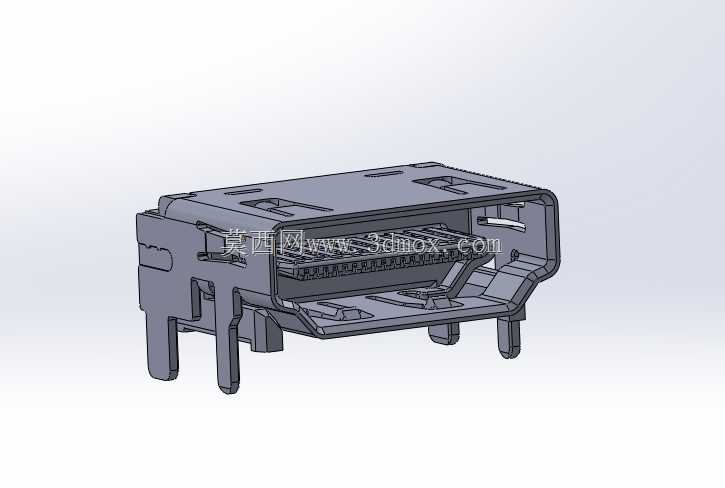

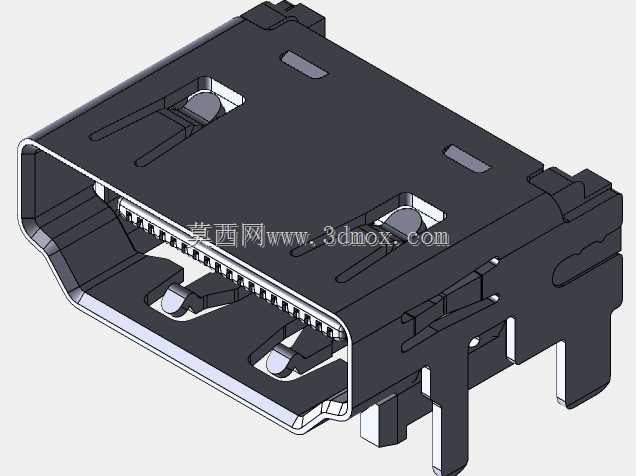

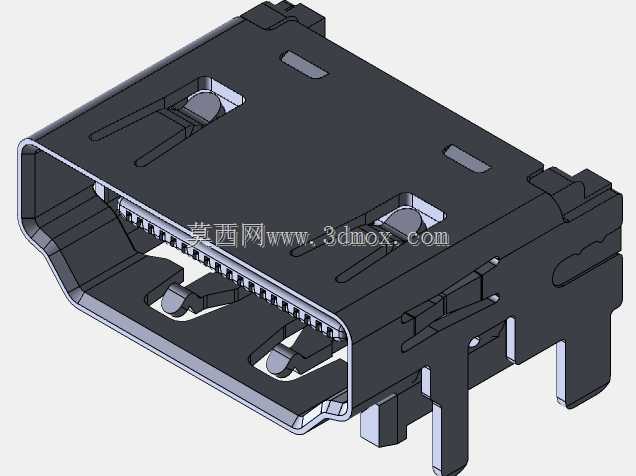

这款板端卧式HDMI连接器，主要应用于消费类电子、工业控制板卡、显示终端设备的板载信号传输场景，作为高清音视频信号的板端对接载体，承担设备内部主板与外接HDMI线缆的信号中转作用，可实现未压缩高清视频与多声道音频信号的稳定传输，适配常规HDMI公头的插拔对接需求。从结构设计来看，该连接器采用卧式贴板加插脚固定的安装形式，外壳采用一体冲压弯折的金属屏蔽结构，既可以实现信号传输过程中的电磁屏蔽，减少外界电磁干扰对高清信号的影响，也能为内部胶芯与端子组件提供结构防护，避免插拔过程中内部构件出现移位变形。金属外壳两侧延伸出的固定插脚，在PCB装配时可插入板上对应的定位孔后过波峰焊固定，相比纯表贴结构能大幅提升连接器的插拔耐受能力，可承受数百次的反复插拔而不出现松脱。内部胶芯采用耐高温绝缘材质，按照HDMI标准定义的引脚间距排布19个接触端子，端子采用弹性铜合金材质冲压成型，接触端设计有适配公头引脚的弧形接触结构，焊接端则采用贴板引脚设计，可适配SMT回流焊工艺，满足批量自动化生产的装配要求。设计过程中优先考虑了安装边界的适配性，整体高度控制在常规板载接口的通用尺寸范围内，不会超出板卡周边元件的高度限制，插板定位脚的间距、焊接引脚的排布均符合行业通用的HDMI板端连接器封装尺寸，可直接替换同规格的现有连接器，无需重新调整PCB封装。外壳上设计的多个卡扣结构，在组装时可与内部胶芯实现卡接固定，无需额外螺丝或粘接工序，提升组装效率的同时也能保证长期使用过程中内部结构的稳定性。连接器前端的插接导向结构做了圆角过渡处理，公头插入时可自动导正位置，避免插歪导致的端子弯折损坏，金属外壳边缘做了卷边处理，可避免生产装配过程中划伤操作人员或线材绝缘层。在实际设备选型中，该类连接器常用于工控主板、迷你主机、显示器驱动板、电视主板等需要板载HDMI输出接口的场景，其卧式安装的特性可降低设备接口处的整体突出高度，适配薄型化设备的结构设计需求，金属外壳的接地引脚可与PCB地网连接，进一步提升抗干扰性能，保障高清信号传输的稳定性，避免出现画面闪屏、信号丢包等问题。
