双筒联动式直线执行驱动机构

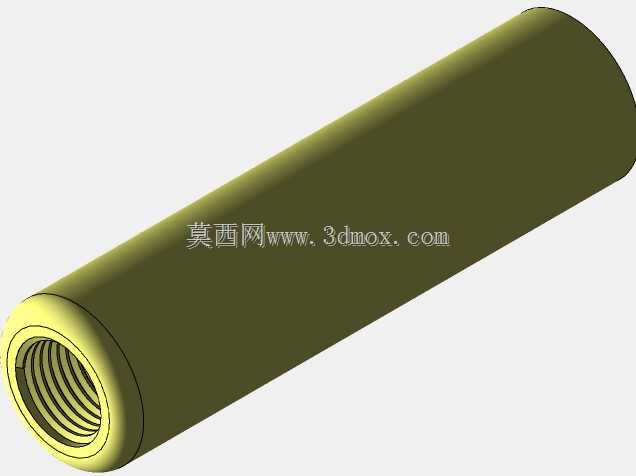

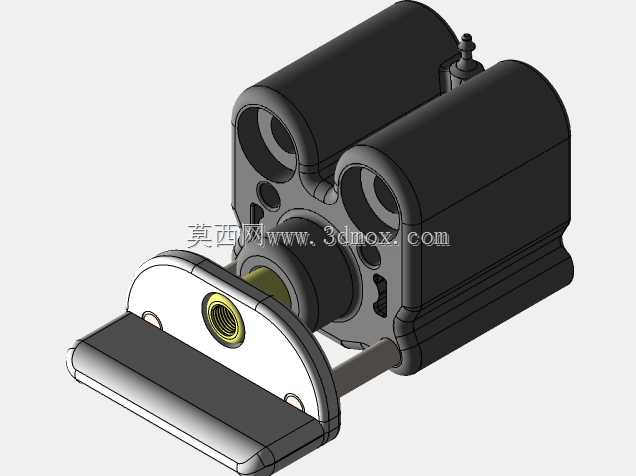

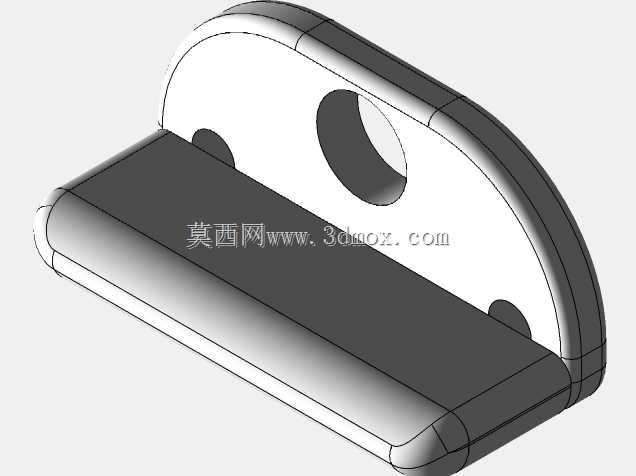

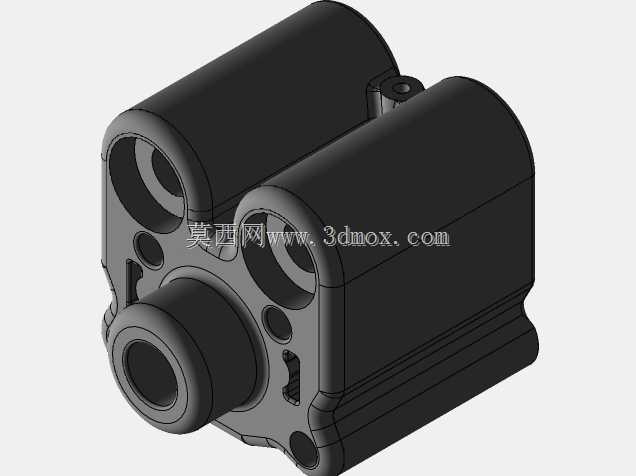

　　这套双筒布局的执行驱动结构，在小型自动化工位、通讯终端测试治具、消费电子装配线的往复推送场景里十分常见，核心作用是把内置动力单元的旋转输出转化为前端摆臂的定行程直线推拉动作，替代人工完成卡扣压合、工位挡料、测试探针顶出这类重复度高的动作。从整机布局来看，两个并列布置的筒状腔体作为动力与传动组件的容纳空间，腔体之间通过一体成型的中部连接筋整合为刚性基体，避免分体装配带来的同轴度偏差；基体正面预留了多组不同孔径的安装孔位，既有贯穿式的螺栓过孔，也有定位销配合孔，现场安装时可以直接适配不同治具板的孔距，不需要额外加工转接板。前端伸出的联动轴一端衔接腔体内部的传动副，另一端和带铰接孔的摆臂组件相连，摆臂上嵌套的带内螺纹铜套是核心受力点位，外接执行端工装时可以直接拧入标准外螺纹接头，铜套和摆臂基体之间做了台阶限位，承受往复推拉载荷时不会出现松脱转位。

　　设计阶段首先划定的是安装边界：整机长度方向以双筒腔体的后端端面为基准，到摆臂完全收回的前端面预留了足够的安全间隙，摆臂完全伸出时的行程端点不会和周边工位的传感器、料道发生干涉；宽度方向两个筒体外壁的间距经过优化，在保证内部组件安装空间的前提下，整体宽度控制在小型治具的常用安装尺寸范围内，高度方向顶部凸起的气嘴/接线柱位置做了加高标识，布线或者接气管时可以快速识别接口方位，不会和上方的机架横梁产生磕碰。结构设计上没有采用复杂的异形外壳，所有外壁都做了均匀的壁厚处理，腔体内部的筋板既承担支撑内部传动件的作用，也能在往复动作的冲击下抑制壳体共振；前端和联动轴配合的位置设置了含油轴承衬套，长期往复运动时轴面的磨损量远低于直接和塑料壳体配合的方案，后期维护只需要更换衬套就能恢复配合精度。

　　实际产线应用里，这类执行机构经常布置在通讯产品组装工位的侧方：当载具带着产品流到指定工位，机构接收到信号后驱动摆臂伸出，把产品的接口防护盖推到闭合位置，或者把测试接头精准顶到产品的通讯端口上，动作行程的重复精度可以控制在零点几毫米级别，不会出现顶偏端口的情况。和单筒结构的执行器相比，双筒并列的布局把动力组件和配重平衡块分置在两个腔体内，动作过程中整机的重心始终落在安装基面的中心区域，高速往复动作时不会产生偏载力矩，固定螺栓受到的交变剪切力更小，长期运行的松动概率明显降低。基体侧面预留的小尺寸通孔既可以作为传动组件的散热通道，也能在装配时作为工艺孔，方便工装伸入内部锁定传动齿轮的轴向位置；底部的平整安装基面可以直接贴装在治具铝板上，不需要额外做找平处理，四周的安装孔位做了沉头设计，螺栓锁紧后头部不会突出基面，避免和下方的走线槽产生干涉。

　　从建模逻辑来看，所有配合面都按照实际装配公差做了间隙预留：铜套和摆臂的安装孔采用过渡配合，联动轴和衬套的配合面留了合理的运动间隙，腔体的合模面位置预留了密封胶的填充槽，如果应用在有少量粉尘的车间环境，可以在合模面加装密封垫，阻挡粉尘进入腔体内部磨损传动件。摆臂的铰接位置设计了圆角过渡，避免往复摆动过程中应力集中在转角位置出现断裂，摆臂末端的平面区域可以根据现场需求加装压头、吸盘或者挡块，不需要对主体结构做二次修改，适配不同的工序动作需求。
