十字头防滑塑胶柄手动螺丝刀结构

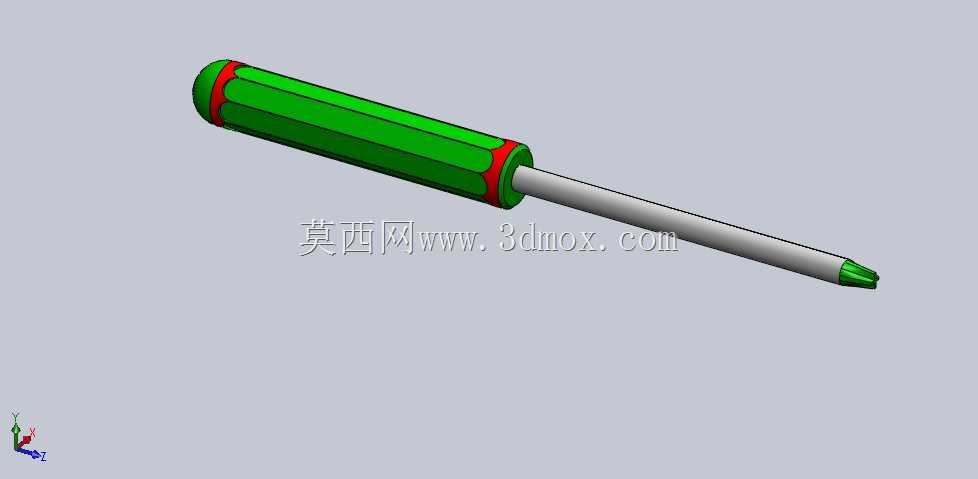

　　这款手动旋具的三维结构围绕日常装配、设备维保、产线工位拧紧作业的实际使用需求搭建，整体分为握持手柄、金属批杆、十字工作端头三个核心区段，没有多余的复杂附加结构，完全贴合普通手动螺丝刀的工程实际形态。

　　从现场使用场景来看，这类工具覆盖的工况非常宽泛：电子产线的小家电外壳锁付、通讯终端装配工位的小规格螺丝拧紧、设备维保环节的电气接线端子紧固、五金维修场景下的机箱盖板拆装，都需要这类握持顺手、批头对位精准的手动旋具。设计阶段首先要平衡握持手感与扭矩传递效率，手柄部分采用多棱面的柱体造型，并非光滑圆柱结构，每一处棱边都对应人手握持时的指腹贴合位置，即便手掌沾有少量油污、装配手套表面有防滑纹路，拧动过程中也不会出现手柄在掌心打滑空转的问题。手柄两端设置的红色限位环，一方面在视觉上明确手柄的轴向边界，另一方面在结构上作为软胶包覆层的轴向挡边，避免长期使用后外层防滑包覆材料从金属杆插接位置出现松脱移位。

　　批杆部分采用细长圆柱形金属杆结构，从手柄前端的中心同轴伸出，杆身长度经过适配：既可以深入机箱内部、深孔位的螺丝安装槽，避开周边凸起的元器件干涉，又不会因为杆身过长导致拧动时出现明显的径向晃量，保证批头和螺丝十字槽的同轴对位精度。杆身和手柄的连接位置做了埋入式嵌合设计，金属杆的尾端直接延伸进手柄内部的预埋空腔，通过注塑包覆或者过盈压装的方式和塑胶手柄形成刚性整体，施加拧紧扭矩的时候，载荷不会集中在手柄前端的插接断面，避免长期大扭矩拧动后出现杆体和手柄松脱、转空的失效问题。

　　端头的十字批头部分做了端部收窄的造型，批头的十字棱边尺寸和常规十字螺丝的槽口完全匹配，端头的绿色标识段一般用来标注批头的规格型号，方便工位上的操作人员快速区分不同槽号、不同长度的螺丝刀，不用反复拿取对位试装。从安装边界尺寸来看，整具螺丝刀的总长度适配常规工具收纳槽的尺寸，手柄的最大外径控制在成人手掌可以轻松环握的范围，既不会因为手柄过细导致拧动时压强过大磨手，也不会因为手柄粗度超标，狭小操作空间里无法调整握持角度。批杆的径向直径和常见的电动螺丝刀批杆通用，后续如果出现批头磨损，也可以参考同规格标准件的替换尺寸做维护更换。

　　建模过程中各部件的同轴度公差需要重点控制：手柄中心轴线、批杆轴线、批头工作轴线必须保持重合，否则拧动螺丝的时候会出现偏心摆动，不仅容易磨花螺丝槽口，还会导致操作人员施加的侧向力掰弯批杆。手柄外表面的多棱面做了微小的圆角过渡，没有尖锐的棱角，长时间连续握持作业也不会在掌心压出明显的勒痕。手柄尾部的圆弧封边结构，在操作人员用力向前施压对位螺丝的时候，掌心抵住尾端可以均匀承受轴向推力，不会出现局部应力集中造成的手柄尾部开裂。这类手动工具虽然结构简单，但每一处外形细节都对应实际操作中的使用痛点，没有冗余的装饰结构，完全服务于拧紧作业的效率与可靠性。
