20mm两用开口梅花扳手结构

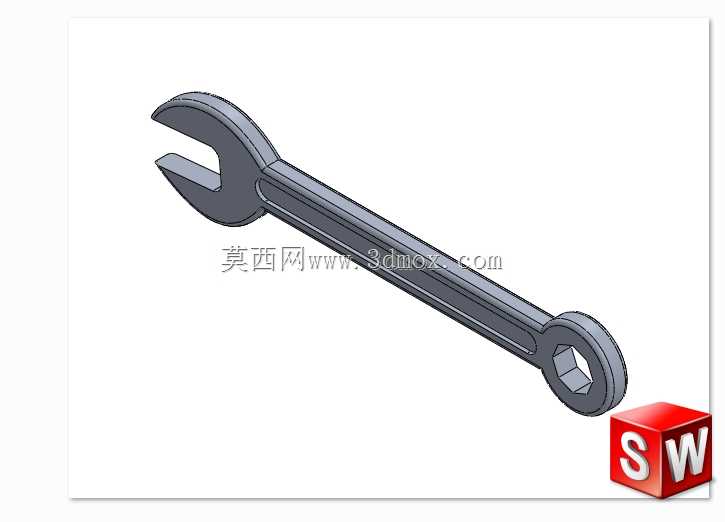

　　该模型呈现的是一把20mm规格两用扳手的实体结构，一端为开口扳口，另一端为梅花环头，中间由细长直柄连接，适用于螺栓、螺母的手动拧紧与拆卸作业。开口端用于快速套入紧固件侧面，在空间受限、紧固件端部不便进入或需要频繁脱开、换位的工况下操作效率较高；梅花端采用内六角环形接触形式，可包覆螺母或螺栓头部的多个受力面，传递扭矩时接触面积更大，应力分布相对均匀，能够降低棱角打滑和头部损伤概率。

　　从现场使用角度看，这类扳手常见于设备检修、装配工位、管道支架安装、五金维修以及通用机械维护场景。开口端适合初拧、快速调整和浅空间操作，梅花端适合终拧或需要较大扭矩的位置。两种工作端集成在同一根柄身上，作业人员无需在两把扳手之间频繁切换，在同一规格紧固件连续拆装时可减少工具取用次数，也便于工具携带和工位整理。

　　结构设计上，扳手头与柄部采用连续过渡，头部厚度、柄身宽度和过渡圆角需要兼顾强度与握持空间。开口扳口的两爪承受主要侧向载荷，爪根区域是应力集中较明显的位置，因此模型中头部与柄部衔接处保留了较宽的实体截面，避免 abrupt 的截面突变。梅花端环形外壁同样通过圆弧过渡到柄身，使扭矩从环头向柄部传递时路径更平顺。柄身采用长条状轮廓，既形成足够力臂，也控制整体重量；在实际工具设计中，力臂长度与额定拧紧力矩、材料屈服强度、热处理硬度及握持舒适性密切相关。

　　外形边界方面，该扳手属于细长型手动工具，整体占用空间沿柄身轴线方向展开，收纳时可平铺于工具柜、挂板或维修包内。开口端的最大宽度由扳口尺寸和头部外缘决定，梅花端的外径则需大于20mm紧固件外接圆，并保留足够环壁厚度。使用时，开口端要保证紧固件能够从侧向进入，扳手转动平面附近需预留摆转空间；梅花端从紧固件轴向套入，因此上方需要有足够穿入距离。若用于设备内部维护，应重点核对头部厚度与相邻零件间隙，防止环头无法落到位或柄部旋转时碰到管路、线缆、机架侧壁。

　　建模时可将产品拆分为开口头、梅花头、柄身三个功能区域进行特征组织。开口端通过扳口轮廓拉伸形成基础实体，再对爪部外侧、根部和端面进行圆角处理；梅花端先建立环形外轮廓与内六角孔，再通过拉伸、切除和倒角完成环头结构；柄部可采用长实体拉伸，并在两侧做出均匀收边或加强轮廓。为了后续工程出图和运动干涉检查，模型应保证扳口开度、梅花内孔对边尺寸、头部厚度、柄身长度、过渡圆角等关键尺寸可参数化调整。当规格从20mm扩展到其他螺栓尺寸时，只需同步修改扳口、梅花孔、头部外径和柄部截面，即可形成系列化工具模型。

　　从受力校核思路看，开口端最需要关注爪口张开变形和爪根断裂风险，梅花端则关注内环棱角压溃、环壁扭转及头柄连接处疲劳。实际产品通常采用合金钢锻造成型，并经过热处理提高表面硬度和芯部韧性；三维结构中虽然不直接表达材料金相，但合理的圆角、壁厚和截面变化能够为后续有限元分析提供准确几何基础。对于装配演示、维修培训或工具库搭建，该模型能够直观展示两用扳手的握持方向、紧固件配合方式以及不同端头的使用差异，也可用于工具摆放布局、工位器具设计和操作空间校核。
