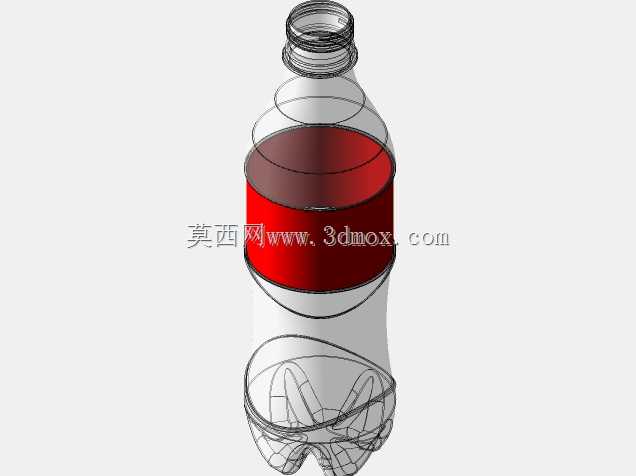

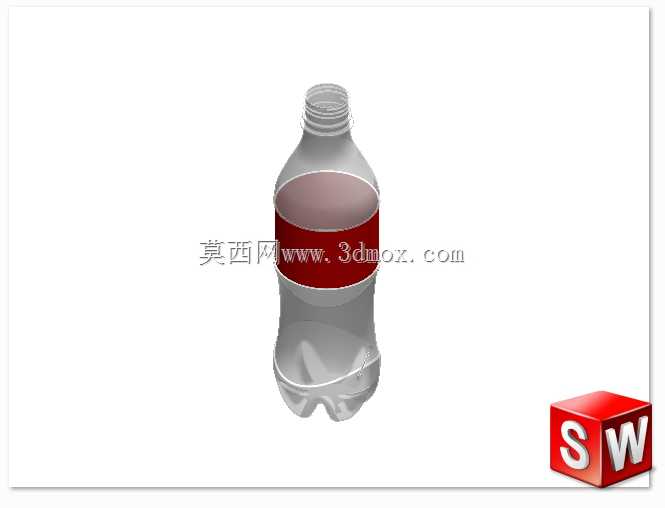

可口可乐碳酸饮料PET塑料瓶精细结构

　　这套碳酸饮料瓶的三维结构建模，围绕日常流通量极大的含气饮品包装容器展开，把PET吹塑瓶从瓶口螺纹、瓶肩过渡、标签包覆段到瓶底耐压结构的完整形态逐一还原，可直接用于快消包装结构校核、灌装产线工位适配、陈列展示方案推演以及包装类教学演示场景。含气饮料瓶和普通无气饮用水瓶的核心差异，在于瓶身需要长期承受内部二氧化碳析出带来的内压，一旦壁厚分布或者加强结构设计不合理，储运过程中受温度升高、颠簸晃动影响，瓶体容易出现鼓胀变形、底足外翻甚至渗漏爆瓶，因此建模过程中没有只做光滑的外观曲面，而是把瓶身各处用于提升刚性的凹凸造型、分段式加强筋都按实物比例做了出来。瓶口部分采用标准碳酸饮料瓶口规格，外壁的连续螺纹段用于配合防盗瓶盖旋合，

　　螺纹下方的限位环一方面作为旋盖时的轴向定位面，另一方面也是灌装后封盖、喷码、套标工序中输送星轮卡位的基准结构，瓶口内径匹配常规灌装阀的出料头尺寸，无需额外改型就能适配高速含气灌装机的作业节拍。瓶肩位置采用大曲率圆弧过渡，没有出现尖锐的折角，一方面避免吹塑成型时PET料在转角处拉伸过度导致壁厚偏薄，另一方面圆弧曲面能均匀分散内压产生的张应力，减少应力集中点。瓶身中段的红色标签包覆区域做了微向内收的柱面，标签依靠热收缩膜的张紧力贴合在该段，上下两端的微小台阶可以限制标签在输送、搬运过程中出现上下窜动，该段的截面周长和标签裁切尺寸直接对应，建模时保留的曲面弧度也能用来校验标签图案变形量，避免印刷图案在瓶身弧面上出现过度拉伸失真。

　　瓶底是含气饮料瓶设计的重点，采用经典的五瓣式花瓣底结构，五个向内凹陷的支撑足把瓶底中心区域抬离放置平面，这种结构一方面在内压作用下，瓣状结构可以产生微量弹性形变来吸收压力波动，避免平底结构受内压向外鼓出导致瓶子无法直立；另一方面五个底足形成的支撑环接触面积充足，在超市货架、自动售货机货道、餐桌平面上放置都不会出现晃倒，底足的圆角过渡也避免了吹塑成型时底部积料、应力开裂的问题。从产线适配角度看，瓶身总高、最大外径、瓶口直径都严格匹配主流碳酸饮料灌装线的拨瓶轮节距、洗瓶夹夹持范围、贴标机包覆行程以及装箱机的格档尺寸，不需要对现有产线工装做改动就能完成对接。日常储运环节，瓶身的曲面加强结构让空瓶堆叠、满箱码垛时，侧向承压能力足够，

　　多层堆码不会出现瓶体瘪塌。建模时曲面全程保持G2连续，没有出现破面、褶皱，后续既可以导出用于吹塑模具的型腔加工参考，也可以在虚拟样机场景中模拟瓶子在输送线上的夹持、翻转、贴标动作，还能用于商超陈列的视觉效果渲染，把饮品包装从结构强度、生产适配到终端展示的全流程需求都覆盖到位。
