6S装配工位直线推送定位工装

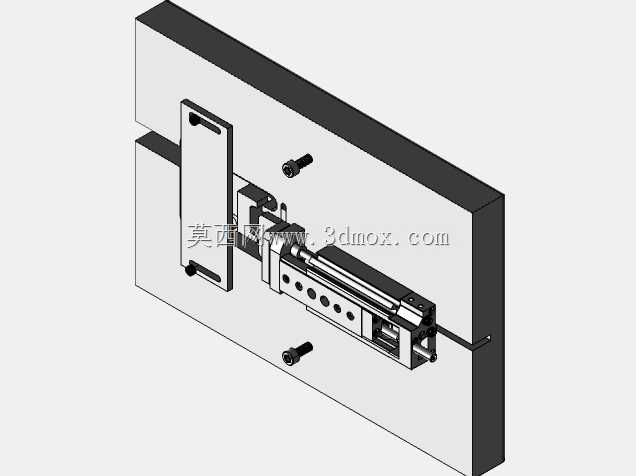

　　这套三维结构围绕6S装配工位中的工件推送、定位与压紧需求展开，主体由立式安装背板、侧向固定压板、直线导向单元、气缸式执行件、端部连接块和多组紧固件构成。它不是单独展示某一个标准件，而是把装配现场常见的夹持动作、滑移行程、安装基准和避让空间整合在同一套机构里，适合结构工程师在做小型产品装配线、检测工位或人工辅助治具时参考。

　　从实际用途看，机构左侧的长条形压板承担工件侧向约束，背板提供平整安装基准，中部横向布置的直线模组负责把执行端沿固定方向推出或拉回。模组本体上分布有多个调节孔和连接孔，端部通过转接块与外部压块、吸盘或挡销衔接，能够根据工序需要更换执行末端。这样的布置常见于通讯类小件、壳体类零件或轻载工装中：工件先由人工或上料机构放到定位区域，推送单元将其送到指定位置，随后压板或外部压紧件完成固定，便于后续锁螺丝、贴附、检测或组装。

　　设计思路上，整套结构把受力路径和安装路径区分得比较清楚。背板采用厚板形式，既作为整套机构的承载面，也为螺丝、定位销和滑移组件提供稳定支撑；两根外露紧固件从背板后侧穿入，形成可靠的固定点，避免执行端在往复运动时产生晃动。直线导向部分沿水平方向布置，运动轴线与背板平面保持平行，推送过程中负载主要由导向件承受，执行元件不需要承担过大的侧向弯矩。对于轻载、短行程、节拍要求明确的工位，这种结构比复杂多轴机构更容易维护，也更方便现场调试。

　　外形边界方面，模型呈现的是典型板载式工装布局：竖向背板高度大于横向模组长度，左侧压板靠近背板边缘安装，中部执行组件占据背板前侧空间，底部和上部均预留螺丝安装位。实际建模时需要重点核对背板厚度、压板与运动件之间的净距、模组端面到背板边缘的距离，以及紧固件头部是否与滑移部件干涉。若将该机构放入整机或工作台，还要在推送方向保留足够行程空间，在气缸或电缸接管、接线一侧留出维护距离，不能只按静止状态摆放。

　　安装基准的处理也值得注意。背板平面可作为加工和装配的第一基准，直线模组在锁附前应通过靠面或销孔确定方向，防止运动轴线与工件定位边出现夹角。左侧压板的长槽结构允许一定范围内调整位置，适配不同宽度的工件，但槽孔配合需要控制间隙，否则重复定位时容易产生偏移。模组表面的多孔位设计有利于减轻重量和扩展附件，不过在受力较大的位置应优先使用完整螺纹孔或加设垫块，不能把所有载荷都集中在单薄连接板上。

　　在工况适配方面，这类机构更适合轻载、低冲击的装配场景。若工件定位面存在公差波动，可在末端增加浮动接头、弹性压头或限位螺钉，使推送到位后既有明确止点，又不会强行顶伤工件。若用于多品种混线生产，压板和末端执行块建议设计成快换形式，背板与模组的主安装位置保持不变，通过更换少量零件完成换型。三维建模时应把运动极限位置单独表达出来，检查推出终点、缩回终点以及工件取放路径，特别关注手操作空间、螺丝工具空间和气管电缆弯曲半径。

　　整体来看，该结构的价值在于把安装板、导向、驱动、压紧和末端转接关系完整呈现出来，既可以作为6S整理后的工位治具方案，也可以拆分为标准机构单元用于自动化设备布局。工程应用中不必拘泥于现有外形，关键是依据工件尺寸、推送力、行程和现场安装边界，重新校核板厚、孔位、导向长度和执行元件规格，使机构在满足定位精度的同时保持装拆便利。
