可调式锥尖定位合同点工装夹具结构

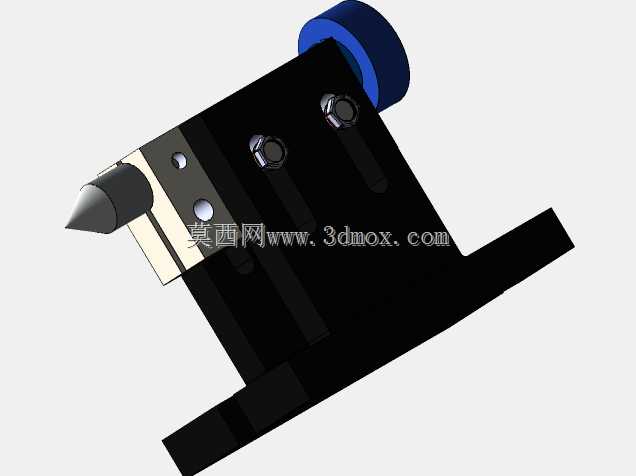

　　这套锥尖式定位压紧工装，主要面向小型回转件、轴套类坯料以及薄壁异形件在精加工工位上的快速装夹需求，常见于台式检测台、小型铣床辅具、焊接定位架以及手工修配工位。整套组件以卧式L型安装底板作为承载基准，底板预留平直安装边，可直接通过T型槽螺栓或者压板固定在机床工作台上，底板的水平延伸边同时承担工件侧向托举的作用，装夹时工件可先搭放在底板水平面上完成初定位，再由前端锥尖完成最终顶紧，避免细长工件在顶紧过程中出现下垂偏移。前端执行件采用60度锥角的淬火顶尖结构，锥尖朝向工件侧伸出，锥面可自适应嵌入工件端面的中心孔或者预制锥形凹坑，即便工件端面存在少量同轴度偏差，锥面的自定心特性也能自动修正工件轴线位置，

　　保证顶紧后工件回转中心与工装基准保持一致；顶尖根部通过方形连接块与立板装配，连接块上开设竖向长槽，配合两枚内六角锁紧螺栓，可沿立板竖向调整顶尖的中心高度，适配不同直径规格工件的中心高要求，调整到位后两枚螺栓同步锁紧，避免单点锁紧带来的偏转松动。立板后侧布置的蓝色手轮组件为手动驱动单元，手轮通过螺杆副与顶尖滑座相连，转动手轮即可带动顶尖沿轴向平稳进给，进给行程覆盖常规小型工件的顶紧余量范围，螺杆副自带自锁特性，顶紧到位后无需额外锁止即可保持轴向顶紧力，在切削振动或者轻微外力扰动下不会出现退尖松脱；手轮外圈做加厚处理，操作人员单手即可握持转动，进给阻尼适中，既可以快速推进接近工件，也能在接触工件后小幅转动完成精细顶紧，

　　避免顶紧力过大造成薄壁工件变形。立板与底板之间采用直角加强布局，立板根部与底板焊接或者螺接为一体，结合部位承受顶尖顶紧时的反作用力，整体刚性足以应对轻铣、钻孔、端面打磨以及尺寸检测等工况的载荷要求；立板板面加工出两条平行的竖向导向平面，顶尖滑座沿该平面上下滑动，调整过程中不会出现左右偏摆，保证不同高度下顶尖轴线始终与底板安装面保持平行。从安装边界来看，整套工装的底板长度方向预留足够的悬伸空间，工件放置后不会与底板边缘发生干涉，立板高度覆盖常规小型轴类件的中心高调整区间，手轮后置的布局让操作侧完全避开工件加工区域，操作人员在工装后侧即可完成顶紧操作，切屑、磨削液不会直接飞溅到手轮操作位置。在实际产线布局中，这类工装常和尾座、

　　分度头或者V型块配合使用：当工件一端由卡盘或者分度头夹持时，该工装从另一端提供柔性顶紧支撑，大幅提升细长工件加工时的刚性，抑制切削颤振；针对没有预制中心孔的异形件，也可更换顶尖头部为平压头，作为侧向快速压紧机构使用，通过更换前端执行头即可在顶紧、压紧、侧向限位三种功能之间切换。建模过程中所有配合面均按照实际装配公差搭建，滑座与立板的滑动面保留合理间隙，螺栓孔、沉孔位置与实物装配逻辑一致，手轮、螺杆、顶尖、锁紧紧固件均为独立可拆分零件，方便设计人员直接调取对应零件做二次修改，适配自身工位的工件尺寸、顶紧行程以及安装接口要求，也可作为手动顶紧机构的设计参考，衍生用于焊接工装的侧向顶紧、装配工位的零件对位等场景。
