带防滑镂空槽圆顶调节旋钮

　　这个旋钮的结构定位是面板式手动调节操作件，主要用于通讯终端、测试仪器、小型控制盒、电位器面板以及需要频繁转动设定的设备上。它不是单纯的外观装饰件，而是人手直接接触、传递扭矩并反馈档位位置的功能零件，因此建模时需要同时考虑握持手感、转动空间、装配限位和外观成型。

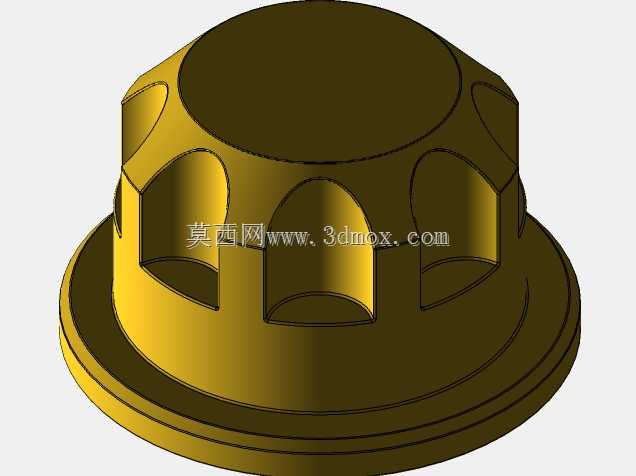

　　从外形看，零件上部为封闭圆顶，顶部没有尖锐棱边，手指按压或旋转时接触面积较大，能够减少长时间操作带来的局部压痕。圆顶向下过渡为近似圆柱的握持段，外圆周均匀布置多组拱形镂空槽。槽位并非为了减轻重量而随意开孔，而是形成手指可嵌入的防滑区域：旋转时指腹能够卡在槽边，即使表面有少量灰尘、油污或佩戴薄手套，也能获得比较明确的摩擦力。相邻槽之间保留的筋条承担主要传力作用，扭矩从手指经筋条传到旋钮本体，再通过中心连接结构传递给下方轴件。

　　下部设有一圈直径放大的法兰边，这一结构在实际装配中有两个作用。其一，法兰边可以遮挡面板开孔，使旋钮与面板之间的接缝更整齐，避免开孔边缘外露；其二，它能够限制旋钮过度贴近面板，在旋转过程中形成稳定的视觉基准和轴向限位边界。法兰下方还保留有环形台阶，可用于容纳配合轴套、阻尼圈或指示垫片。若设备面板需要印刷刻度，法兰外缘可作为刻度圈的邻近参照，用户在转动时更容易判断当前角度。

　　建模时应先确定中心轴孔与被操纵轴的配合关系。旋钮通常套在电位器轴、编码轴或小型开关轴上，中心孔的截面形状需要根据实际轴型选择圆孔、D形孔、扁位孔或花键孔。若只靠光孔压紧，扭矩传递不可靠，容易出现旋钮转动而轴不转的情况；因此在结构深化阶段，应在孔内增加扁位、顶丝孔、弹性卡爪或加强肋。中心孔周围的壁厚要均匀，避免注塑成型时产生缩痕，尤其是圆顶顶部与中心轮毂交汇处，材料容易堆积，需要通过合理拔模和局部减薄保证外观质量。

　　周向镂空槽的设计需要兼顾手感与强度。槽口边缘不能做成锋利直角，应设置圆角过渡，既提高握持舒适度，也降低塑料件在受扭时边角开裂的风险。槽的深度不宜穿透到中心轮毂，否则会削弱扭矩传递路径；较合理的方式是让镂空区域停留在外握持层，内部仍保留连续环形骨架。这样外观上具有通透感，实际结构却保持闭环，旋转时各筋条受力均匀。槽位数量要与人手操作范围匹配，过多会使筋条过窄，过少则降低防滑角度适应性。

　　安装边界方面，需要重点核对旋钮外径、法兰直径、总高度以及面板后方轴的伸出长度。旋钮装入面板后，外侧轮廓与相邻按键、接口、指示灯之间应保留手指活动间隙，避免调节时碰到周围元件。法兰直径应大于面板开孔，但不能覆盖刻度线或其他操作标识。总高度则要结合设备使用场景确定：台式仪器可适当增加高度以获得更大扭矩；手持或便携通讯设备则应降低突出高度，减少收纳时受碰撞的概率。

　　在材料与工艺思路上，这类零件常采用耐磨、绝缘且具有一定韧性的塑料成型。外表面可做细晒纹或哑光处理，以增强手指摩擦并减少划痕反光。圆顶区域适合保持连续光滑面，便于清洁；握持区通过镂空和筋条提供机械防滑，不必完全依赖表面纹理。若用于需要明确档位感的电位仪或通讯工具，旋钮内部还可配合波珠、弹性臂或阻尼圈，使转动过程产生段落反馈。

　　三维结构处理时，回转主体可通过旋转特征建立，再阵列切除拱形槽，最后对所有外露边进行圆角和拔模处理。需要注意法兰底面与面板接触区域应保持平整，中心配合孔与外圆保持同轴，镂空筋条沿圆周均布，避免转动时产生不平衡外观。对于结构工程师而言，该模型的价值在于把外观握持、扭矩传递、面板遮盖和轴孔连接集中在一个小型操作件中，适合作为通讯设备及仪器面板旋钮设计的参考结构。
