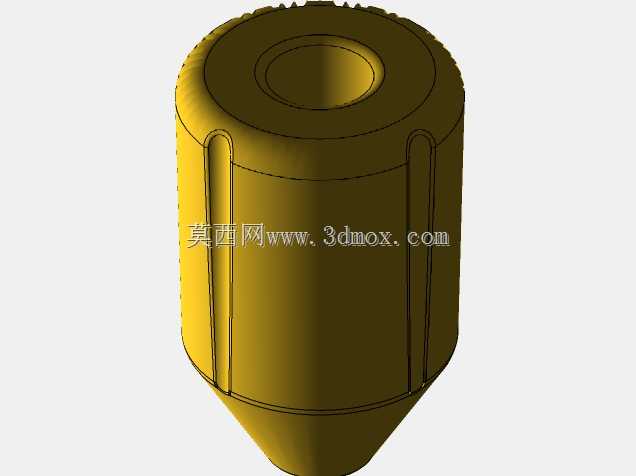

这款操纵手柄采用上端圆柱握持段加下端锥形导向段的组合构型,整体适配十毫米规格的操纵杆安装场景,在小型工装台、便携检测设备、桌面级实验装置以及简易通讯终端的操控面板上都能见到同类结构的应用。日常操作时,操作人员手指捏住圆柱段即可完成扳动、旋拧或者按压动作,下端锥段会顺着安装面板的预留孔位自然对中,即便装配时存在小幅同轴度偏差,锥面也能引导手柄顺利落位,避免硬装配刮伤杆端螺纹。从受力逻辑来看,手柄外壁均匀分布四条纵向凸起防滑棱,棱边做了大圆角过渡,没有尖锐棱角,手指施力时压强分布更均匀,长时间连续调试设备也不会在指腹留下压痕。圆柱段顶面设计有同轴沉孔,该沉孔并非减重结构,核心作用是避让操纵杆顶端的锁紧螺钉或者限位凸台,
当手柄从杆端向下套入时,沉孔可以容纳超出配合面的杆端余量,保证手柄下端面能够完全贴紧安装基准面,不会出现虚装、晃动的问题。建模过程中优先以回转特征搭建主体轮廓,先绘制半截面草图绕中心轴旋转生成基础胚体,再在圆柱外圆周阵列四条纵向防滑凸筋,凸筋与主体交接处全部添加圆角特征,既模拟实际注塑或者机加工后的工艺圆角,也避免应力集中在筋根位置。下端锥段的锥角选取经过实操验证,角度过小会导致导向行程过长,占用面板下方过多安装空间,角度过大则会失去对中引导效果,最终选用的锥度可以在三到五毫米的插入行程内完成径向偏差修正,适配现场快速拆装的维护需求。安装边界方面,手柄圆柱段的外径控制在常规手指握持的舒适区间,外壁防滑棱突出圆柱基面的高度不足一毫米,
既能够提供足够的旋转摩擦力,又不会因为棱边突出过多挂擦周边的线束或者相邻操控元件。顶面沉孔的深度与操纵杆伸入长度匹配,当手柄完全就位后,杆端顶面与沉孔底面保留微小间隙,避免加工误差导致两者硬顶,让手柄的轴向定位完全由下端配合端面承担。这类手柄在实际产线中常配套在小型控制阀、手动切换机构、测试工装的调节杆上,操作人员戴薄劳保手套操作时,纵向防滑棱也能咬住手套面料,不会出现旋拧打滑的情况。和表面滚花的手柄相比,这种一体化凸筋结构在注塑成型时不需要二次滚花加工,模具结构更简单,量产时外观一致性更好,使用过程中也不会因为滚花纹路磨损出现摩擦力下降的问题。锥段的外表面没有额外凸起结构,穿过面板安装孔时不会刮伤孔壁的防护涂层,
对于喷涂面板或者塑料面板的装配场景十分友好。结构校核时重点关注握持段的壁厚分布,回转主体的壁厚整体均匀,防滑凸筋位置的壁厚增量平缓,注塑生产时不会因为局部壁厚过大产生缩痕,成品外观面平整。手柄中心的安装孔与操纵杆采用小间隙配合,既保证装配时可以轻松推入,又能限制手柄在杆上的径向晃动,配合侧面的紧定螺钉或者顶部的锁紧件,即可将手柄和操纵杆牢牢固定,传递操作人员的扳动扭矩。在设备维护场景下,拆卸手柄时只需松开锁紧件,顺着锥段导向即可直接拔出,不需要额外使用拉马工具,狭小操控面板内的操作空间完全足够完成拆装作业。整体构型没有复杂的异形曲面,所有特征都围绕实操握持、快速对中、便捷装配三个核心需求展开,没有多余的装饰结构,完全服务于工业操控场景的实用功能。
