CRIC车辆剪叉式升降承载平台结构

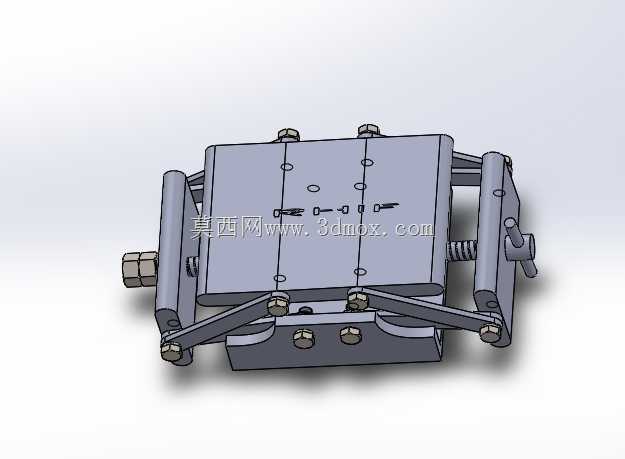

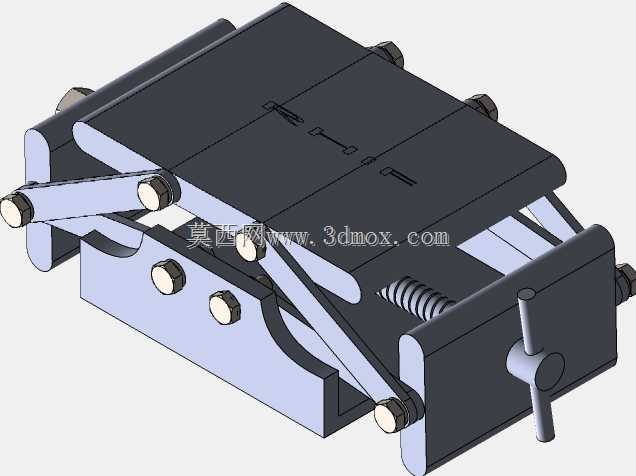

　　该结构以中部矩形承载板为核心布置，板面预留多组螺栓孔位与定位标记，可作为小型设备、工装模块或通讯工具类组件的安装基准。平台四周通过对称连杆与下部基座连接，形成剪叉式升降支撑体系，两侧立柱与横向杆件共同约束升降轨迹，避免平台在载荷作用下发生偏摆。端部设置手轮与螺杆传动件，旋转手轮可带动连杆角度变化，从而调整承载板高度；侧面弹簧用于提供复位力或平衡部分自重，使升降过程更平稳，也能在松开驱动后抑制机构突然下落。

　　从实际使用场景看，这类小型升降承载平台适合放置在实验台、检测工位、维修桌面或狭小设备舱内，用于支撑需要频繁改变高度的轻型仪器、夹具和功能模块。它不依赖大型液压站或电动驱动，依靠手动调节即可完成高度设定，便于在无气源、无电源或需要精细控制位移的场合使用。机构两侧的连杆呈对称分布，载荷从承载板经铰接点传递到下部框架，再由底部支撑面承受；铰接位置采用销轴与紧固件组合，拆装和维护较为直接。

　　设计思路上，模型重点体现了机械约束、行程传递和手动锁紧之间的配合。承载板表面的孔位并非单纯装饰，而是用于固定上方模块，孔间距决定了可安装对象的边界；板边刻线可辅助对位，减少装配时反复测量。下部基座宽度略大于上部平台，能够降低升降后的重心，提高稳定性。侧面手轮位于操作侧，操作者无需进入平台下方即可调节高度，符合桌面工装的安全使用习惯。弹簧的布置方向与连杆运动相匹配，既可以抵消部分运动阻力，也能让机构在回程时保持受控。

　　外形尺寸方面，整体呈低矮箱式布局，展开后高度明显大于收拢状态，而占地面积保持在较小范围内，适合空间受限的工位。安装时需要确认底部支撑面平整，四个下角接触点应同时受力；若固定在工作台或设备底板上，可利用基座周边孔位进行螺栓连接。上方承载物的安装边界应由板面有效孔区决定，超出板宽的物件需额外校核倾覆力矩。升降行程受连杆长度、铰接点位置和手轮螺杆行程共同限制，设计改造时不能单纯加长连杆而不校核干涉，因为平台下降过程中两侧杆件、弹簧和手轮区域都可能形成运动包络。

　　结构建模时需要特别关注铰接同轴关系。左右两侧连杆的销轴应保持平行，否则升降时会出现卡滞；承载板与连杆连接处的螺栓需要保留合理间隙，以适应杆件转动。弹簧两端应设置可靠挂点或导向结构，避免受压或受拉时偏移脱落。手轮螺杆与活动支座之间建议采用可旋转但不脱开的连接方式，使螺杆转动转化为支座直线移动。对于需要保持高度的工况，还可在螺杆端增加锁紧螺母或止动件，防止振动导致手轮回转。

　　该模型完整呈现了手动剪叉升降机构的主要零件关系，包括承载板、基座、连杆、销轴、螺栓、手轮、螺杆和弹簧等，适合用于机构原理验证、轻型工位支撑设计以及教学演示。若进入实际加工阶段，还需结合额定载荷选择板厚、销轴直径和紧固件等级，并对连杆铰接点进行磨损与强度校核；对承载面粗糙度、孔位公差和基座平面度也应提出明确要求，以保证装配后升降顺畅、定位可靠。
