直板触屏智能手机整机结构三维数模

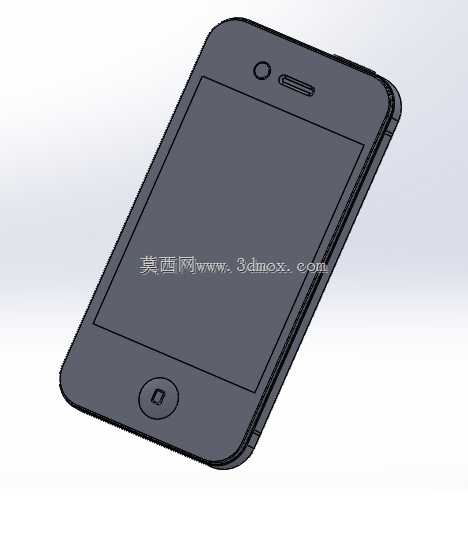

　　这套直板触屏智能手机的整机结构数模，围绕消费电子通讯终端的外观验证、结构堆叠与装配校核展开，建模过程中优先还原量产机型的真实形态与装配逻辑，可直接用于产品结构教学、外观方案评审、周边配件开发以及逆向结构参考。从整机外轮廓来看，模型采用经典直板圆角矩形机身，正面覆盖整块大尺寸触控显示区域，屏幕上方预留听筒开槽与前置摄像头圆孔，屏幕下方设置圆形实体Home按键，机身侧边保留音量调节与电源按键的装配位，背部为一体化平整后盖，整体长宽厚比例贴合手持通讯设备的人体工学边界，圆角过渡半径经过反复调整，既保证单手握持时掌心与机身边缘的贴合度，也避免外壳注塑成型时圆角过小产生应力集中。结构设计层面，数模拆分了前壳面板、触控显示模组、中框支撑骨架、

　　后盖壳体、侧边按键、底部接口以及顶部降噪开孔等核心部件，各部件之间预留合理的装配间隙与卡扣配合位，中框作为整机承载核心，四周设置连续的加强筋布局，对应屏幕支撑、电池仓限位、主板固定柱的位置都做了局部加厚处理，在控制整机壁厚均匀的前提下提升抗弯折能力，防止日常使用中机身受挤压出现屏幕翘曲或壳体开裂。实际应用场景中，这类手机结构数模可支撑多类工程工作：做手机保护壳、贴膜、桌面支架等周边配件开发时，可直接提取机身外表面曲面与按键、接口的精确位置，省去逆向扫描的反复测量步骤，保证配件开孔与机身完全对位；在消费电子结构设计教学中，可通过拆解数模直观展示直板手机从外到内的堆叠顺序，讲解屏幕模组、电池、主板、中框之间的空间避让逻辑，

　　理解超薄机身下如何平衡结构强度与内部元器件布局；做展示类动画或产品交互演示时，完整的整机外观数模可直接赋予材质渲染，还原玻璃面板、金属中框、磨砂后盖的不同质感，快速输出产品宣传效果图。建模过程中对细节的处理贴合量产实际：正面玻璃面板的边缘做微弧过渡，避免直角边缘割手；听筒开槽的宽度与深度兼顾出声面积与防尘网安装空间；前置摄像头的沉孔深度匹配镜头模组的焦距要求，不会出现镜头突出或视场被壳体遮挡的问题；底部数据接口的开孔边缘预留插拔导向斜角，反复插拔数据线时不会刮伤接口胶芯；侧边按键的行程空间在中框与后盖之间预留0.3mm左右的活动间隙，保证按键按压回弹顺畅，同时不会出现晃动异响。整机的安装边界也在数模中做了明确约束：

　　屏幕模组通过背胶贴合在前壳定位槽内，四周胶位宽度均匀控制，既保证粘接强度也避免胶层溢出污染显示区域；中框与后盖采用卡扣加螺丝的混合固定方式，卡扣沿机身四周均匀分布，螺丝柱位置避开内部电池与主板的走线区域，拆卸维修时可优先分离卡扣再取出固定螺丝，降低后盖拆解断裂风险。对于结构工程师而言，这套数模的参考价值在于完整呈现了经典直板触屏手机的成熟设计思路，没有冗余的夸张造型，所有外观特征与内部结构都服务于手持使用、装配生产与长期耐用性的需求，无论是做同类型通讯产品的方案迭代，还是做配件开发的尺寸基准，都能提供清晰的三维参照。
