长框架式支撑升降承载机架结构

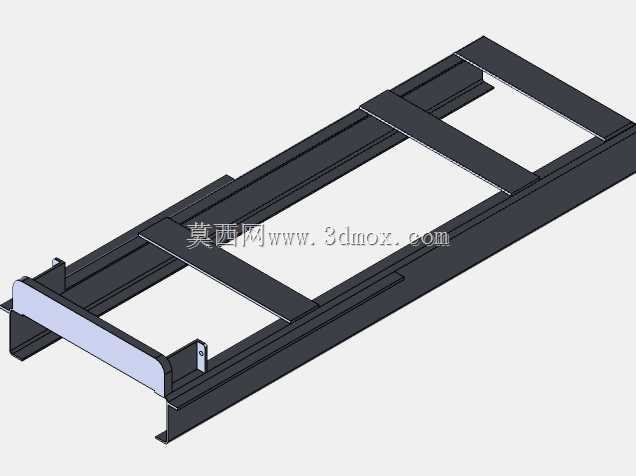

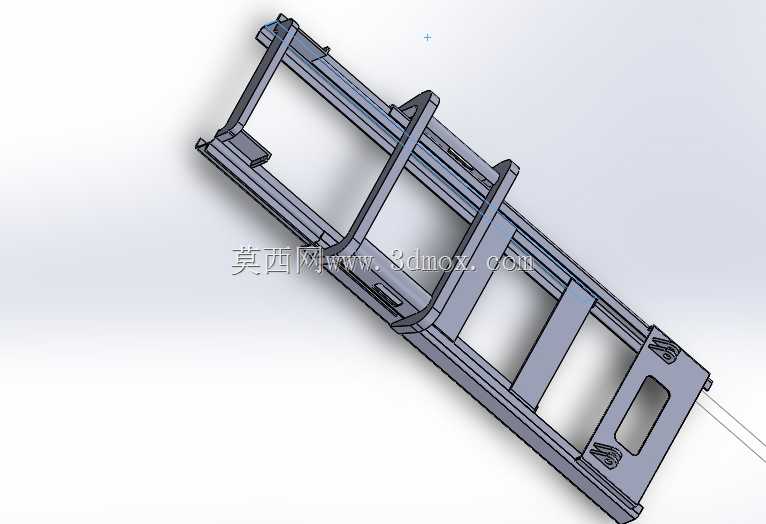

　　这套支撑升降机架的三维结构，面向需要在狭长空间内完成托举、对位与高度补偿的工位场景，常见于生产线侧边物料抬升、工装夹具随线高度调节、轻型部件装配托持以及检测工位的工件支撑环节。整体采用长条形框架布局，两根纵向主梁贯穿全长，承担主要弯曲载荷，横向支撑件按受力区间分段布置，既控制整体自重，又避免满铺板材带来的材料冗余。端部设置带安装孔的连接座，可直接与底部行走小车、固定底座或升降驱动端对接，孔位间距在建模时按常用型材与标准紧固件规格预留，现场装配不需要二次扩孔。

　　从受力思路看，机架的载荷并非均匀分布在整个平面，而是集中在中部托持区域与两端铰接位置，因此纵向主梁选用闭口截面形式，抗扭能力优于开口槽钢，横向隔板在驱动连接点附近加密，用来分散顶升力，防止局部板面出现凹陷。框架中段留出大面积镂空，一方面减轻往复升降过程中的运动惯量，另一方面为线缆、气管、传感器支架提供穿行空间，避免外部管线随机架升降时发生拉扯。侧边的折弯挡边兼具导向与限位作用，当工件放置到机架上时，挡边可约束工件横向窜动，不需要额外增加复杂定位块。

　　外形边界方面，整机长度明显大于宽度，属于窄长型承载架，适合沿输送线方向布置；高度方向以低轮廓框架为主，自身厚度控制在较小范围，给下方驱动机构和上方工件预留充足行程。安装时需重点核对两端连接座的同轴度，若与剪叉臂或直线导轨配合，底座基准面应在同一平面内，偏差过大会造成升降过程卡滞。主梁上的预留孔系兼顾了两种安装方式：既可以通过螺栓固定附加托块，适配不同尺寸工件，也可以安装接近开关支架，用于高、低位置的行程反馈。

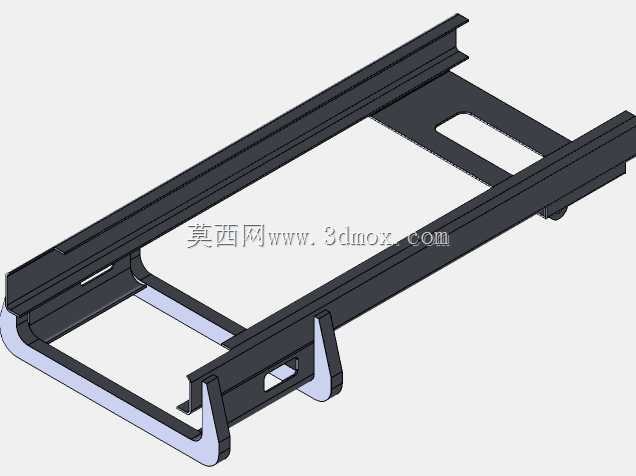

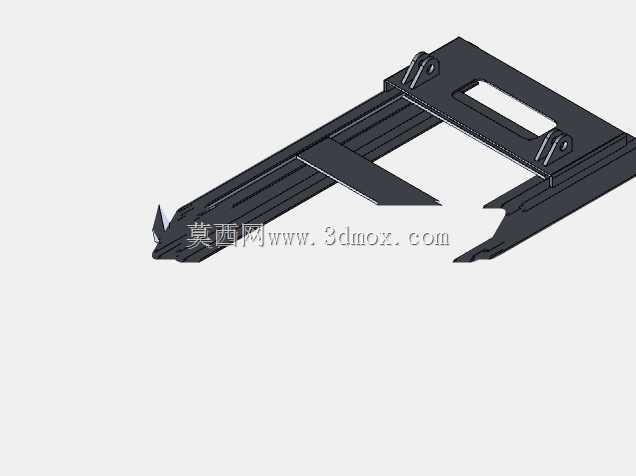

　　结构细节上，端部连接件采用加厚板与主梁贴合，焊缝沿受力方向布置，建模时将搭接关系保留出来，便于后续出工程图时标注焊脚尺寸。中部立板开设长圆形减重孔，孔边距离板边缘保留足够宽度，避免应力集中削弱截面。机架末端的小尺寸开口槽用于避让驱动连接件或随动线缆，在升降到下极限位置时，不会与底部固定结构发生干涉。各板件之间的装配关系按实际拼焊顺序搭建，维修时可直观判断哪一块板承担定位、哪一块板承担封挡。

　　在实际选型中，这类支撑升降架更适合中等载荷、高频次小幅升降的工况，框架刚性能够保证工件托举后平面不出现明显翘曲。若用于多品种混线生产，只需在主梁上更换可调托块，不必改动主体框架；若配合伺服电缸或丝杆驱动，机架端部的连接孔可直接承接驱动端法兰，缩短设计周期。三维模型完整呈现了梁、板、连接座与减重孔的相对位置，结构工程师可在此基础上校核挠度、补充驱动选型，并依据安装边界调整总长与孔位，使机架既满足承载要求，又兼顾装配工艺与后期维护空间。
