带开槽夹座的长槽锁紧固定支座

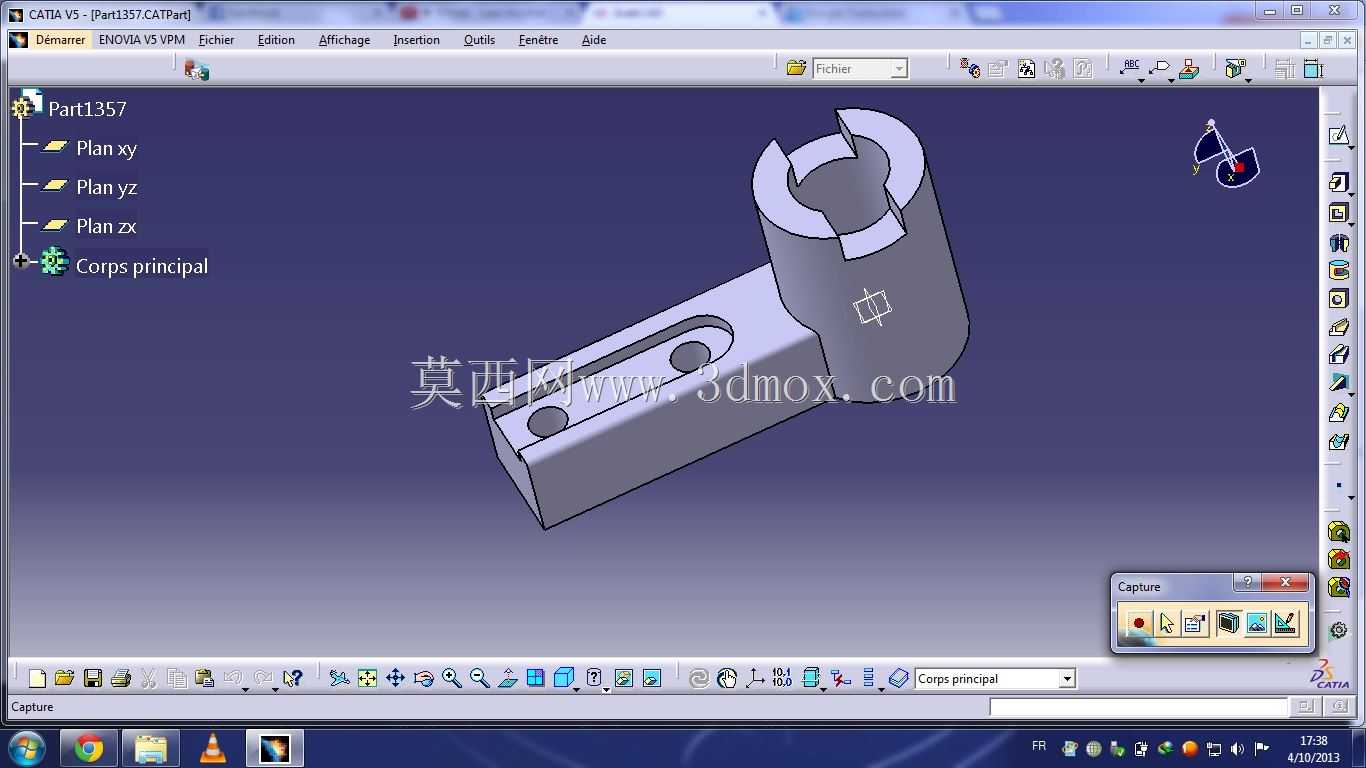

　　在工装夹具、小型检测台以及手动装配工位里，经常会遇到一类并不起眼却决定定位可靠性的零件：它既要把杆件、导柱或定位销牢牢夹住，又要通过底板上的调节槽适应不同安装位置。这个夹固支座正是围绕这种使用需求建立的三维结构，整体由下部水平安装板和上部竖直夹筒组成，两个功能区在根部圆滑过渡，形成一体受力的L形构件。

　　竖直夹筒承担主要夹持任务。筒壁顶部开出对称缺口，使上端形成具有弹性变形能力的开口夹爪；当配套锁紧件作用于夹爪外侧或穿过耳部收紧时，筒孔可产生微量收缩，从而抱紧穿入其中的圆杆、轴段或支柱。开口位置没有采用简单直切，而是保留了较厚的连接区域，这样在反复夹紧与松开时，应力不会集中在狭窄根部，夹爪也不容易因疲劳而断裂。筒体外壁保留平整加工面，便于扳手、压块或锁紧螺钉施加作用力，内腔则按被夹持件的名义直径建立配合边界。

　　下部底板的作用是把夹持力稳定传递到工作台面。板体沿长度方向布置长圆形调节槽，槽孔两端为半圆，中间为直边，适合螺栓穿过以后在一定范围内滑移调整。现场装配时，不必先把支座位置完全定死，可以先将杆件调整到目标高度或同轴位置，再推动底板沿槽方向补偿孔位误差，最后拧紧安装螺栓。对于多品种小批量工位，这种长槽结构比固定圆孔更能容忍底座型材、平台孔系或焊接支架的位置偏差。

　　从受力路径看，被夹杆件受到的侧向载荷会先传到筒孔内壁，再经过竖直筒体传到L形拐角，最后由底板和紧固螺栓形成反力。因此拐角处没有做成尖锐直角，而是采用连续加厚的过渡曲面，既降低铸造或铣削后的应力集中，也避免薄板件在夹紧时出现明显张开。底板下方与工作台接触的面应视为安装基准面，建模时保持该面平整；筒体轴线与底板平面之间的垂直度，直接影响被固定杆件的姿态。

　　外形边界上，水平板呈狭长矩形，长度明显大于宽度，适合沿单一方向调节；竖直筒体位于底板一端，给另一侧留出螺栓操作和滑块移动空间。夹筒高度足以提供较长的接触包角，使杆件不是靠单点顶紧，而是通过一段圆柱面接触获得约束。开口槽宽度只需满足夹紧变形和装配容差，不宜过大，否则会降低夹爪刚性；也不宜过小，否则锁紧时无法产生足够收缩量。

　　实际应用中，这类支座可用于固定传感器支架、导向杆、挡料杆、小型气缸附件或实验台立柱。若安装在铝型材工作台上，长槽可与T型螺栓配合；若安装在钢板或焊接机架上，则可通过普通外六角螺栓压紧。设计三维模型时，需要同时检查杆件插入深度、夹爪闭合后的最小孔径、螺栓头部与筒壁的扳手空间，以及底板调节到极限位置时螺栓距槽端的安全距离。

　　该结构没有复杂传动机构，却把夹持、调节和支撑三个功能集中在一个零件上。建模过程中应重点控制筒孔与底板基准的位置关系、开口槽对称度、长槽宽度与螺栓直径的匹配，以及夹紧时耳部的变形范围。对需要频繁换型的工位，可在筒孔内增加衬套以保护基体；对载荷较大的场合，则应加大拐角圆角和底板厚度，使锁紧状态下的接触压力分布更均匀。
