灌装设备用双凸缘导向衬套结构

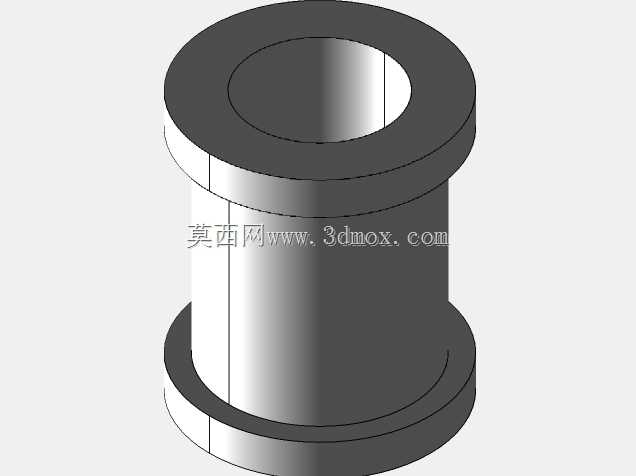

　　在液态物料灌装产线的执行端，阀杆往复运动的同轴度直接决定灌装头的密封寿命与滴漏控制水平，这款带双侧凸缘的中空衬套，正是为灌装阀杆配套的导向支承零件，适配buter remplisseuse系列灌装设备的阀芯装配工位。从实际工况出发，灌装工位每完成一次容器进给就会触发一次阀芯升降，单班往复动作可达数千次，衬套内壁全程与阀杆外圆柱面保持滑动配合，既要约束阀杆的径向窜动，又要避免金属直接接触造成的阀芯拉伤。零件整体采用回转体构型，中段为等直径的圆柱主体，上下两端各延伸出一圈径向凸出的环形凸缘，凸缘外径大于中段筒体，安装时两个凸缘分别卡在安装板的两侧端面，无需额外加装轴向定位卡环，就能限制衬套沿阀杆轴向的窜动，

　　装配时直接将衬套从安装板的预制孔位压入，凸缘端面贴紧板件表面即可完成定位，大幅减少装配工序的零件数量。中空内孔为全通径设计，内孔直径与配套阀杆的外径采用间隙配合，预留的间隙量兼顾滑动顺畅度与导向精度，间隙过小会在润滑不足时出现阀杆卡滞，间隙过大则会让阀芯密封面出现偏摆，造成灌装关闭后滴料。外圆的中段圆柱面与安装板的安装孔形成过渡配合，压装后衬套不会随阀杆往复动作发生转动，上下凸缘的厚度经过匹配设计，凸缘的环形端面与安装板接触面承担轴向限位作用，即便阀杆快速升降产生轴向冲击力，衬套也不会从安装孔中脱出。这类衬套在灌装设备中通常会根据接触物料的属性选择加工材质，针对水性饮品、日化酱料等不同介质，可选用自润滑尼龙、

　　聚四氟乙烯填充改性材料或者耐磨不锈钢加工，非金属材质的衬套自带润滑特性，无需额外加装油嘴加注润滑脂，避免润滑油污染灌装物料，符合食品接触类设备的卫生要求；金属材质衬套则多用于有高压冲洗、消毒药剂频繁喷淋的工位，耐受高温消杀的工况不会出现老化变形。建模过程中先绘制回转截面草图，标注出内孔直径、中段外圆直径、两端凸缘外径、筒体总长度、凸缘厚度、凸缘处的过渡圆角这些核心尺寸，通过回转命令一次生成主体结构，后续在凸缘与中段筒体的交接位置添加小圆角过渡，避免压装时应力集中造成凸缘根部开裂，内孔的两端口位置加工出微小倒角，压装和穿入阀杆时起到导向作用，不会刮伤阀杆的外表面。从安装边界来看，衬套的轴向总长度要和安装板的厚度匹配，

　　上下凸缘的外侧端面要留出阀杆密封件的安装空间，凸缘的径向凸出量不能过大，避免和周边的灌装管路、夹紧机构发生运动干涉，在多工位旋转灌装机上，数十个灌装阀沿转盘圆周排布，相邻阀的中心间距有限，衬套凸缘外径必须控制在安装孔周边的安全边界内，保证转盘高速旋转时零件之间无碰撞。日常维护中这类衬套属于易损件，当内孔磨损间隙超标后，阀杆的摆动量会超过密封件的补偿范围，现场维修时只需压出旧衬套、压入新件即可完成更换，不用拆解整个阀体组件，能大幅缩短设备停机维护的时长。结构上没有复杂的异形特征，加工时无论是注塑成型还是棒料车削都能快速实现，零件的一致性容易控制，适合灌装设备厂商批量配套采购，也能作为老旧灌装机的维修替换备件使用，在实际产线验证中，合理的间隙搭配和凸缘限位结构，能让阀芯的密封使用寿命提升数倍，减少因导向失效造成的物料洒漏、设备非计划停机问题。
