带T型槽定位基板的快装销轴锁止组件

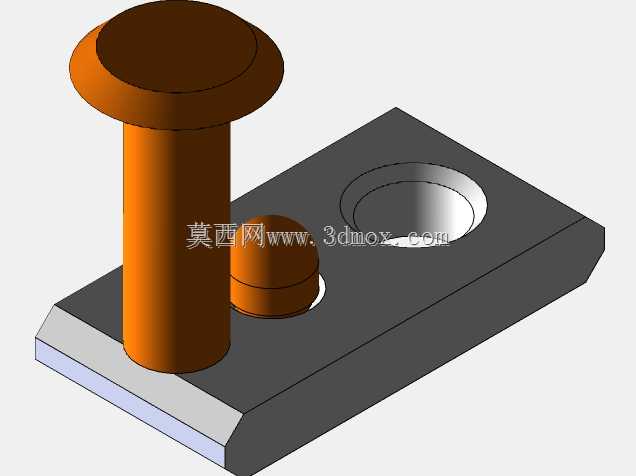

　　这套组件在车间工装夹具、小型治具定位工位里用得很普遍，核心是一块带沉头安装孔的矩形基板，搭配两根不同直径的阶梯圆柱销轴，用来在装配工位上快速对工件做侧向定位、穿销锁止，替代传统焊接死挡块，换型时不用重新铣削定位面，松开紧固件就能调整销轴的排布位置。先看基板部分，整体为等厚矩形钢板，边角做了小倒角去毛刺，避免操作工上下料时刮伤手套或工件表面；板面上开设两处圆形通孔，一处是大直径沉头孔，孔口做锪平处理，用来穿内六角锁紧螺钉，把整块基板固定在工作台面或者线体工装底板上，沉孔深度刚好容纳螺钉头部，保证板面没有凸起干涉，工件平移经过时不会磕碰；另一处是小直径光孔，用来穿装短销轴，孔位和大销轴的中心距按照常用工件定位基准距设定，

　　两孔轴线都严格垂直于基板上平面，垂直度公差控制在0.05mm以内，避免销轴装上去之后出现歪斜，导致工件定位间隙超差。再看两根销轴的结构，长销轴是大头阶梯轴样式，顶部是直径更大的圆形挡边，挡边下平面和轴身交接处做了退刀槽，轴身外径和基板对应安装孔采用小间隙过渡配合，压入基板之后，顶部的大圆头高出基板板面，作为工件的主侧向定位面，工件推过来之后靠在圆柱面上就能完成X方向的初定位；短销轴同样是带顶部小圆挡边的阶梯结构，整体轴长更短，压入基板另一处孔位之后，顶部挡边的高度略低于长销轴挡边，主要用来做防转定位，工件上对应的工艺缺口卡入短销轴之后，就能限制工件绕长销轴转动的自由度，两根销轴配合基板，一共限制住工件的五个自由度，

　　剩下一个轴向自由度留给后续压装或者锁紧工序，完全满足六点定位原理里的不完全定位要求，不会出现过定位导致工件装夹变形的问题。实际布局的时候，基板的安装边界要提前和工位台面预留空间：基板长度方向两侧要留出至少20mm的操作空间，方便内六角扳手伸入拧动沉头螺钉，宽度方向靠近线体挡边的一侧要留出走料间隙，避免基板边缘突出刮碰输送线上的工装托盘；销轴突出基板的高度要根据待定位工件的厚度来选，长销轴挡边高出板面的高度一般取工件定位面厚度的三分之二，既保证定位接触面积足够，又不会因为销轴太高导致工件取放时卡滞。设计建模的时候，先在草图里绘制基板的外轮廓，标注好两安装孔的中心距、孔边到基板边缘的安全距离，拉伸生成基体之后，

　　对两个孔分别做沉头锪平特征，再单独建模两根阶梯销轴，轴身的配合段按照h7公差做外圆尺寸，安装孔按照H7公差加工，保证装配之后销轴没有明显晃量；销轴顶部的挡边和轴身交接处要做小圆角过渡，避免热处理或者压装的时候应力集中出现断裂，基板的所有锐边都做C1倒角，既方便装配时销轴对准孔位，也能去除加工毛刺。这套结构没有复杂的异形曲面，全部由规则拉伸、旋转特征构成，加工工艺性很好，基板可以直接用激光切割下料后铣面钻孔，销轴用圆钢车削成型之后淬火增加表面硬度，反复插拔工件也不容易磨损，长期使用后如果销轴出现磨损，只需要把旧销轴从孔里顶出更换新件，基板可以重复利用，大幅降低工装的维护成本，在3C产品装配工位、小型五金件焊接工装、检测治具上都能直接套用这套定位逻辑。
