带顶丝外球面调心球轴承结构

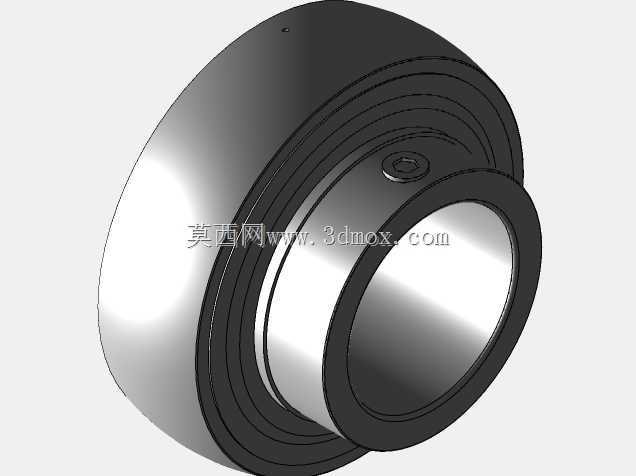

　　该模型呈现的是带顶丝锁紧结构的外球面球轴承，对应常见 YAR206 系列插入式轴承单元。其核心结构由带球面外径的轴承外圈、加宽内圈、两侧密封组件、内置钢球保持架以及内圈端部紧定螺钉组成。外圈外圆不是常规圆柱面，而是连续球面，装配时可嵌入铸造或冲压轴承座的球面窝孔内，在轴系存在轻微不同轴、机架焊接变形或长轴挠曲时，允许内圈轴线相对座孔产生小角度摆动，从而补偿安装误差，避免滚动体在偏载工况下出现边缘应力集中。

　　这类轴承大量用于农业机械、输送辊道、食品包装线、风机、小型工程机械和简易传动设备。与标准深沟球轴承相比，它不需要高精度轴肩和严格同轴度控制：内圈一侧明显加宽，并在端面设置径向顶丝孔，安装时将内圈套入光轴后拧紧螺钉，即可把轴承与轴周向及轴向固定，省去圆螺母、锁紧套和复杂轴段加工。对维护现场而言，这种结构拆装直接，轴上定位方便，特别适合多辊筒、多支承点的输送设备；在农机收获机、播种机、搅拌设备中，机架受冲击和尘土影响较大，轴承自带的密封唇能够阻挡泥沙、纤维和水分进入滚道。

　　从外形边界看，模型外圈球面形成较大的外径轮廓，后端带有阶梯状密封和防尘盖结构，前端内圈伸出较长，便于顶丝压在轴表面。选型时不能只按内孔直径判断，还要校核球面外径与轴承座窝孔的配合范围、内圈总宽、顶丝位置以及轴端伸出长度。若将其装入立式座、菱形座或冲压圆形座，球面外圈应能在座孔内自由调心，但不能因间隙过大造成运转时外圈旋转；内圈顶丝应落在轴的平整光轴区域，避免压在键槽、退刀槽或表面硬度不足的位置。

　　建模时需要重点表达几条功能轮廓线：外圈球面与座孔接触的弧面、内圈加长段、端面紧定螺钉、密封唇沟槽以及滚道内部的钢球排布。球面外径应按回转曲面建立，不能简单用圆柱台阶替代，否则在装配干涉检查中无法反映调心接触关系。内圈孔与轴之间通常采用间隙配合，依靠顶丝实现锁紧；顶丝孔位置要兼顾扳手操作空间，若外侧护板或辊筒壁距离过近，装配后可能无法施加足够扭矩。

　　在实际载荷方面，该类轴承主要承受径向载荷，也可承受一定程度的双向轴向载荷，但不适合作为高精度主轴支承。其调心能力用于补偿静态安装偏差和低转速下的轴线摆动，若设备长期在高速、高温或强冲击条件下运行，需要复核密封形式、润滑脂腔容量以及顶丝防松方式。轴系布置时，两个支承点通常一端固定、一端允许游动，或通过座孔与球面配合吸收少量偏差；若把两侧轴承都完全夹紧，热膨胀产生的轴向附加力会使滚动体摩擦增大。

　　模型把轴承黑色密封端盖、金属外圈球面、光亮内孔和端部螺钉区分明确，能够用于装配演示、维修培训和非标轴承座设计校核。结构设计人员可据此检查轴承与轴、座体、端盖、挡圈之间的空间关系，也能在输送辊筒、张紧轮、圆盘耙、小型绞车等设备中作为支承件参考。
