圆柱螺旋压缩弹簧精密三维结构

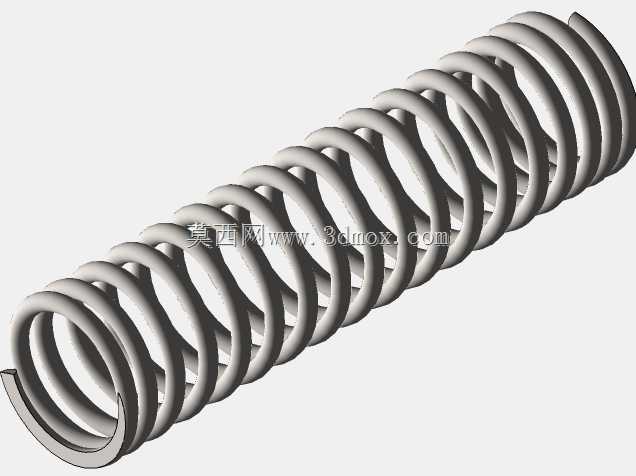

　　在常规机械结构设计中，圆柱螺旋压缩弹簧是最常被选用的弹性储能元件之一，这类零件看似结构简单，却直接决定了整套机构的缓冲、复位、载荷保持与振动抑制效果。本次完成的三维结构围绕等节距圆柱压簧展开，建模过程没有采用示意化的简化线条，而是按照真实圆截面簧丝的扫掠逻辑生成实体，簧丝沿螺旋轨迹连续盘绕，两端保留了压簧常见的端部并紧磨平结构特征，能够直接用于装配干涉检查、运动仿真与工程图导出。

　　从实际使用场景来看，这类弹簧广泛出现在阀门启闭机构、自动化夹具的压紧端、冲压设备的卸料组件、家电按键复位结构、车辆操控杆件的回位部位以及各类需要恒定预紧力的连接位置。设计初期首先要明确的是安装边界：弹簧装入导向孔或套在导向轴上时，簧圈外径与孔壁之间需要预留合理的径向间隙，避免工作受压后簧丝直径方向膨胀引发卡滞；若采用芯轴导向，芯轴外径则要小于弹簧内径，同时考虑弹簧受压后内径收缩的余量。很多现场故障并不是弹簧刚度选错，而是忽略了变形过程中的径向尺寸变化，导致簧圈与导向件摩擦、偏磨，最终出现弹力衰减甚至断裂。

　　建模时先确定簧丝直径、弹簧中径、有效圈数与总圈数这几个核心参数。中径的选取直接影响弹簧的稳定程度，长径比过大的压簧在受压时容易发生侧向屈曲，尤其是自由长度较长、两端没有可靠导向的场合，屈曲会让载荷传递偏离轴线，簧圈局部接触磨损。因此在布局阶段就要结合安装空间核算压并高度，保证弹簧被压缩到最大工作行程时，仍留有适当余量，不建议长期让簧圈完全并紧承载。端部并紧圈并不参与主要变形，却能让弹簧两端支撑面更平整，贴合安装座后受力均匀，磨平端的支撑面与弹簧轴线垂直度也需要在结构中体现，否则装配后弹簧会出现歪斜，交变载荷下疲劳寿命明显下降。

　　从功能特性上，压缩弹簧依靠簧丝的扭转变形储存能量，螺旋升角、圈数与丝径共同决定刚度曲线。等节距结构在正常工作区间内载荷与变形量近似线性，便于工程师通过预压缩量精准控制预紧力。在三维装配环境中，可以将弹簧放入对应工装内模拟全行程压缩，观察每一圈簧丝在最大载荷下的间距，确认不存在圈间碰撞；同时核对两端贴合面与相邻零件的接触关系，比如弹簧座的定位台阶深度、挡圈位置、周边螺栓与加强筋是否会在弹簧压缩变形时发生干涉。

　　设计思路上没有把弹簧当作孤立零件处理，而是结合周边配合件一起校核。导向长度需要覆盖弹簧在最大伸长状态下的啮合范围，防止弹簧弹出或偏载；安装面的硬度与粗糙度也会影响端部磨损，软质支撑面在长期交变压力下容易凹陷，造成弹簧垂直度失效。对于承受高频循环载荷的部位，还要关注簧丝表面过渡与端部圆滑处理，避免应力集中在并紧圈与有效圈的过渡位置。实体模型保留了连续螺旋曲面与圆丝截面，能够清晰展示簧丝走向、圈间间隙和端部形态，为后续选型校核、装配模拟和加工出图提供完整的结构依据。
